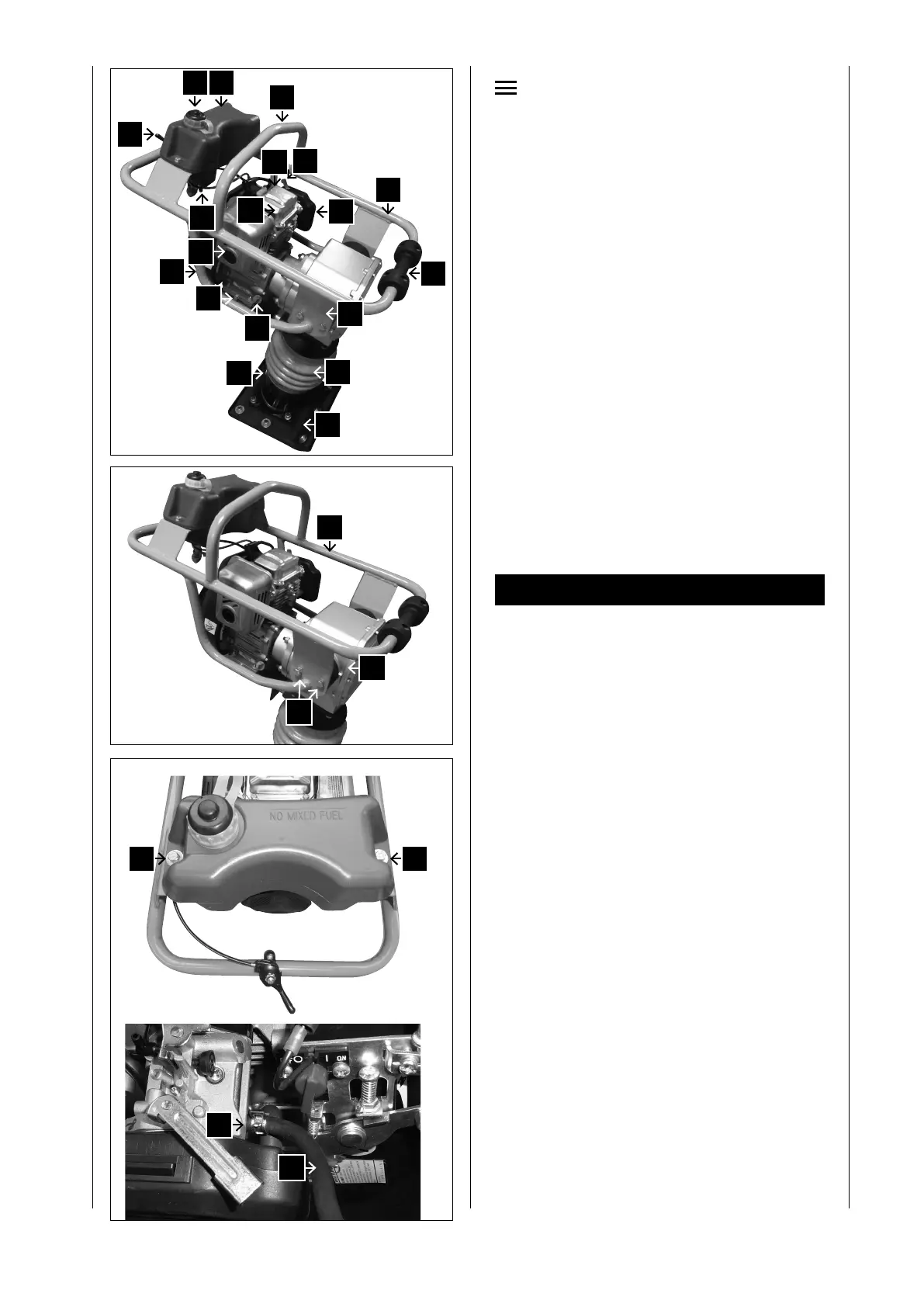

BEDIENINGSELEMENTEN AFB. 1
1 Motor
2 Benzinetank
3 Tankdop
4 Benzinekraan
5 Luchtfilter
6 Olievulopening
7 Olie-afvoerschroef
8 Chokehendel
9 Ontstekingsschakelaar
10 Choke
11 Gasregelingshendel
12 Demper
13 Aandrijving
14 Stamperbasis
15 Stampvoet
16 Olie-afvoerschroef voor stampvoet
17 Veiligheidsframe
18 Transportbescherming
19 Transporthandgreep
Montage
Omwille van verpakkingtechnische redenen, is uw ma-
chine niet volledig gemonteerd.
Monteer beschermingsframe afb. 2
1 Monteer het beschermingsframe (17) met 4 zes-
kantschroeven M 10 x 20 (A) aan beide zijden op de
aandrijving (13).
2 Maak de schroeven stevig vast.
De benzinetank monteren afb. 2.1, 2.2
1 Monteer de benzinetank met 2 zeskantschroeven (A),
2 sluitringen D 24 en twee sluitringmoeren M 8 op
de bevestigingsplaat en schroef deze stevig op zijn
plaats.
2 Bevestig de brandstoftoevoerleiding (B) en maak deze
vast met de klem (C).
Fig. 1
3 2
19
11
5
6
4
9
8
1
17
18
10
12
7
13
14
16
15
17
Fig. 2
13
A
Fig. 2.1
A A
Fig. 2.2
C
B
