18

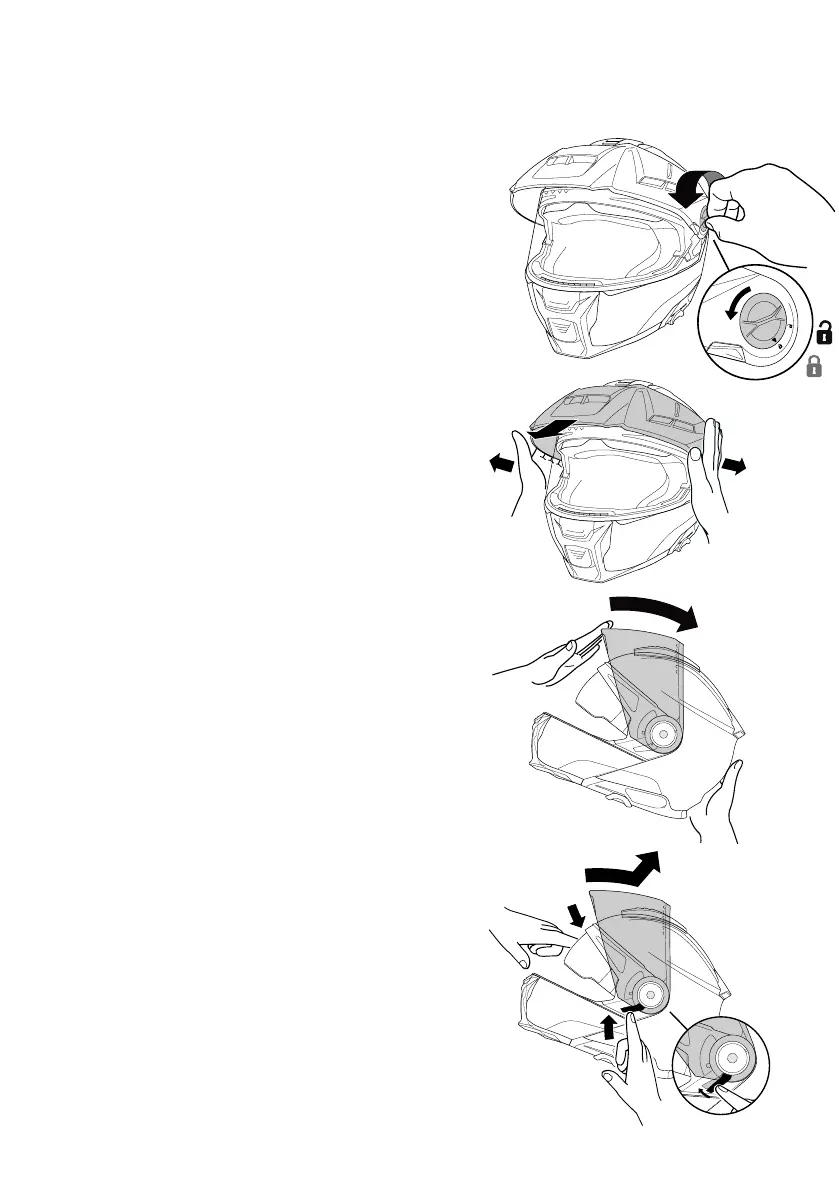

Entfernen des Schirms
1. Schrauben Sie die Bajonette auf der
rechten und linken Seite des Schirms ab.
2. Entfernen Sie den Schirm, indem Sie ihn
aus dem Klemmmechanismus lösen und
anheben.
Visierscheiben-Ausbau
1. Bewegen Sie das Visier in
die oberste Raststellung.
2. Betätigen Sie die Federelemente rechts
und links unterhalb der Visiermechanik in
Richtung Visierönung.
Bewegen Sie das Visier so weit
nach hinten, bis sich dieses aus der
Visiermechanik löst.
C. DER HELM
