Schüco Door Control System (DCS)
C 2-2
07.2016 / 54105
Systembeschreibung • System description
Schüco Door Control System (DCS)
Schüco Door Control System (DCS)

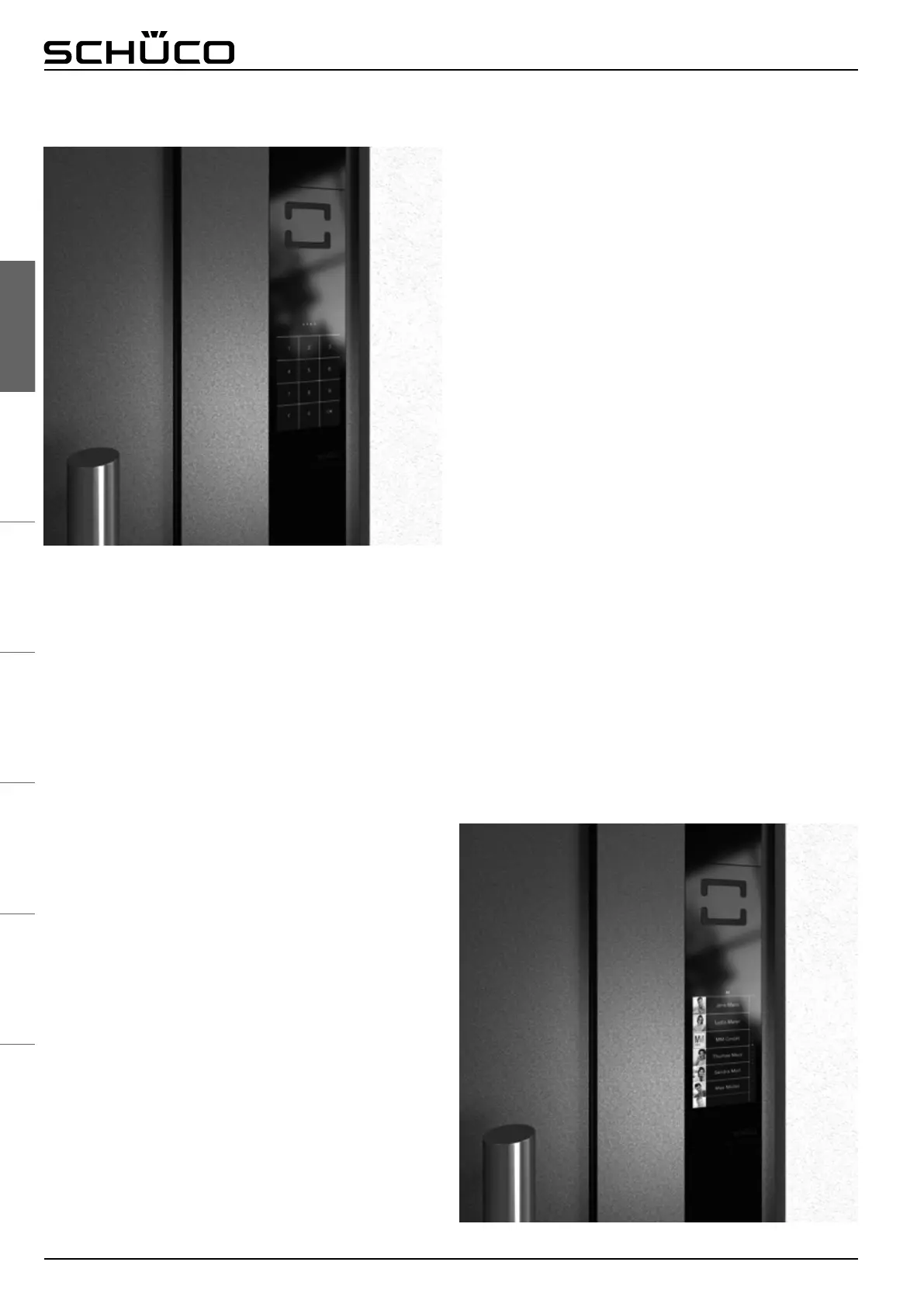

Schüco DCS Touch Display
Türkommunikation und Zutrittskontrolle in einem Modul mit
Touchbedienung
Die Verarbeitung und Montage ist sehr einfach: es ist nur eine
Fräßung für das Modul ein zu bringen. Optional kann zum
Toleranzausgleich ein Montagerahmen erworben werden.
Dieser ermöglicht die nachträgliche Justierung, sodass
sichergestellt ist, dass das Schüco DCS Touch Display gerade
im Prol befestigt ist. Ein Testmodus, welcher direkt über die
Touchoberäche gestartet wird, ermöglicht die unaufwändige
Abnahme vor Ort.
Für die einfache Verkabelung besteht die Möglichkeit, dass
Schlösser oder E-Öffner direkt am Schüco DCS Touch Display
angeschlossen werden. Über eine gemeinsam genutzte Leitung
wird das Schüco DCS Touch Display mit Energie und
Kommunikationsdaten versorgt. Bei Außentüren ndet der
IP Secure Connector zusätzlich Verwendung: dieser wird im
geschützten Innenbereich, zum Beispiel direkt ins
Schüco DCS Prol, montiert. Durch die Verheiratung und
verschlüsselte Kommunikation zwischen IP Secure Connector
und Schüco DCS Touch Display ist sichergestellt, dass keine
Manipulation zur Türöffnung erfolgen kann.
Für höchste Sicherheitsansprüche verfügt das
Schüco DCS Touch Display über einen mechanischen
Diebstahlschutz, welcher mit einem speziellen, nur bei Schüco
erhältlichen Werkzeug entfernt werden kann. Darüber hinaus
sind Sensoren in dem Schüco DCS Touch Display verbaut, die
eine u. a. deutlich zu große Neigung erkennen.
Beim Überschreiten des kritischen Neigungswertes wird dies
akustisch signalisiert, gelmt und eine oder mehrere
Gegensprechstellen kontaktiert.
Zur Unterstützung wird für die metallbauseitigen Tätigkeiten
neben der K-Zeichnungen eine Montageanleitung mitgeliefert.
Über einen Webserver können bequem Einstellungen durch den
Endkunden für die zum Beispiel Zutrittskontrolle oder
Türkommunikation vorgenommen werden. Dies wird in einer
Bedienungsanleitung und umfangreichen
Inbetriebnahmeanleitung entsprechend dokumentiert.
Schüco DCS touchscreen
Door communication and access control in a single module
with touch operation
Fabrication and installation is very simple: only one machined
hole is required to install the module. A mounting frame can be
purchased to equalise tolerances.
This allows the Schüco DCS touchscreen to be adjusted
subsequently to ensure that it is xed in the prole straight.
A test mode, which is launched directly from the touch interface,
allows approval to take place efciently on site.
To make cabling easier, there is the option to connect the locks
or electric strikes directly to the Schüco DCS touchscreen.
Power and communication data are supplied to
the Schüco DCS touchscreen via a shared cable.
The IP secure connector can also be used on external doors:
it is installed in the protected area, directly in
the Schüco DCS prole for example.
The pairing and the encrypted communication between
the IP secure connector and Schüco DCS touchscreen ensure
that tampering to open the door cannot occur.
To meet the highest requirements in terms of security,
the Schüco DCS touchscreen has a mechanical anti-theft
protection which can only be removed using a special tool that
is exclusively available from Schüco.
In addition, sensors are built into the Schüco DCS touchscreen
which detect an incline that is distinctly too steep.
If the critical value for the incline is exceeded, an acoustic signal
is emitted, a video recording is made and one or more intercom
stations are contacted.
To support the metal fabrication work, installation instructions
are supplied alongside the K drawings.
Settings can be entered conveniently by the end customer
via a web server for the access control or door communication,
for example.
This is documented accordingly in the operating instructions and
extensive commissioning instructions.
