Schüco Door Control System (DCS)
C 4-10
07.2016 / 54105
Produkte und Funktionen • Products and functions

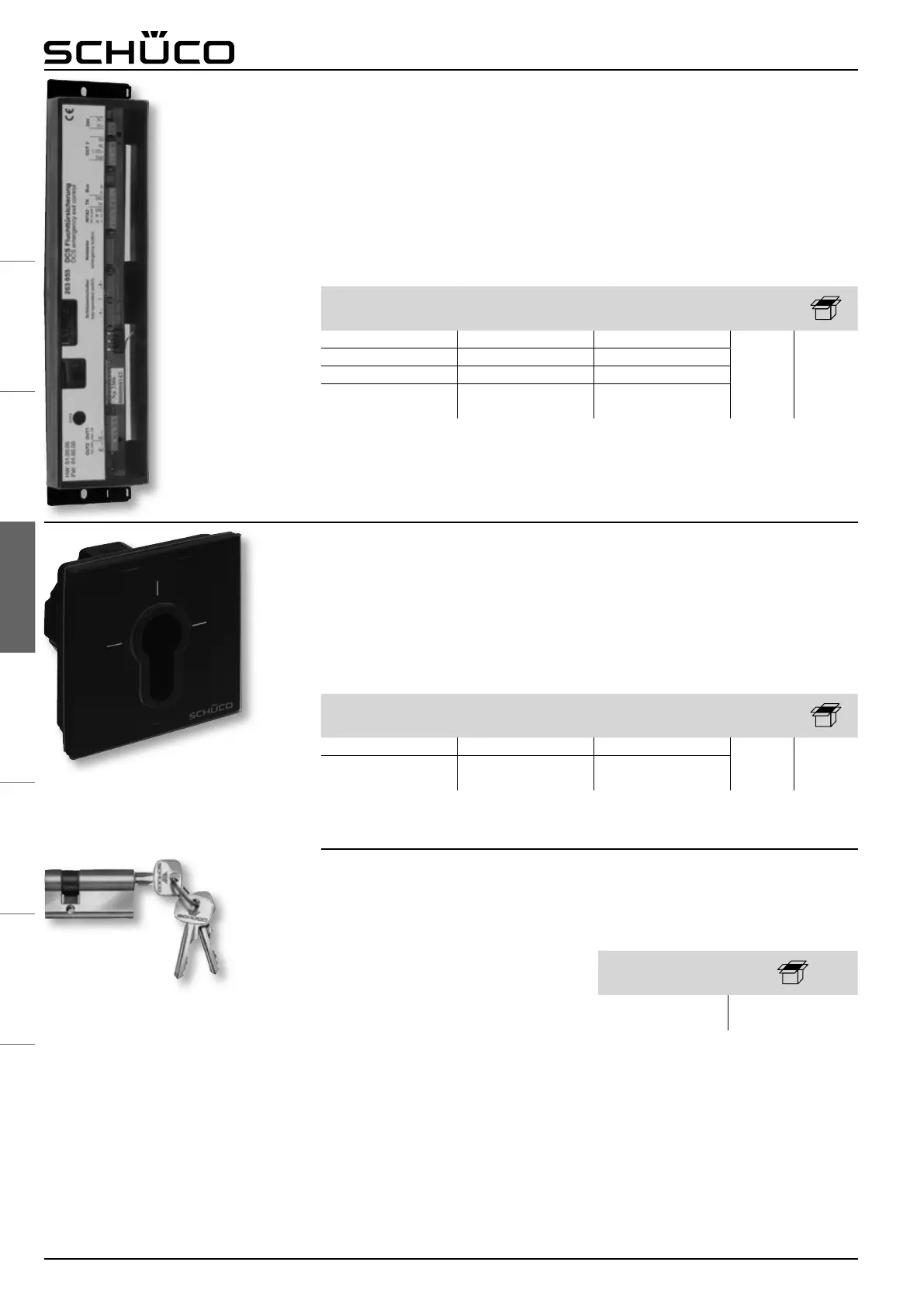

Steuereinheit – Fluchttürsicherung
(standalone)
Montage entweder prolintegriert im Schüco DCS
Prol (Innenbereich) oder bauseitig z. B. Aufputz
oder in der Zwischendecke
● 3 programmierbare Ausgänge (voreingestellt für
Alarm-Meldung, Überwacht-Meldung und
E-Öffner / Motorschloss)
● 2 programmierbare Eingänge (voreingestellt für
GMA-Schleife und Kurzzeitfreigabe)
● Parametrierung über DIP-Schalter und
USB-Port
● Sabotagegeschützt
Control unit – emergency exit switch
(stand-alone)
Installation either integrated into the Schüco DCS
prole (inside area) or on site e.g. surface-mount-
ed or in the intermediate oor
● 3 programmable outputs (pre-set for alarm
signals, monitoring feedback and electric
strike / electric lock)
● 2 programmable inputs (pre-set for HAS loop
and short-term release)
● Parameters can be set via a DIP switch and
USB port
● Protected against sabotage
* Geeignete und empfohlene Netzteile: 262 682 / 263 099 / 262 683 / 262 862
* Suitable and recommended power packs: 262 682 / 263 099 / 262 683 / 262 862
Art.-Nr.
Art. No.
211 011 1
SchücoProlhalbzylinder
● Prolhalbzylinder Typ 30/10 mit
Schüco-Prägung
● Inklusive 3 Schlüssel aus Messing, vernickelt
● Für obige Schlüsselschalter
Schüco prole half cylinder
● Prole half cylinder, type 30/10, embossed with
Schüco logo
● Includes 3 keys made of nickel-plated brass
● For top key-operated switch
1)
Stabilisiert
1)
Stabilised
Technische Daten Technical data
Art.-Nr.
Art. No.
Eingangsspannung 24 V / DC* (+/- 15 %) 1) Input voltage
263 055 1
Eingangsstrom 0,1 A Input current
Schutzart IP 20 Protection rating
Betriebstemperatur
-20 °C bis +70 °C
-20 °C to +70 °C
Operating temperature
Modul Schlüsselschalter
Schlüsselschalter zur Bedienung der
Schüco DCS Fluchttürsicherungsfunktionen:
● Einmalbegehung (Kurzzeitfreigabe)
● Tagesoffeneinstellung (Dauerfreigabe)
● Alarmquittierung
● Ausgelegt zur Aufnahme eines
Prolhalbzylinders Typ 30/10
● Sabotageüberwacht
● Inklusive 10-poliger Systemleitung (1,3 m)
Key-operated switch module
Key-operated switch for operating the
Schüco DCS emergency exit switch functions:
● One-time entry (short-time release)
● Daytime open mode (long-term release)
● Alarm acknowledgement
● Designed to accommodate a type
30/10 prole half cylinder
● Monitored for sabotage
● Includes 10-core system cable (1.3 m)
1)
Im eingebauten Zustand
1)
When installed
Technische Daten Technical data
Art.-Nr.
Art. No.
Schutzart IP 54
1)
Protection rating
263 056 1
Betriebstemperatur
-20 °C bis +70 °C
-20 °C to +70 °C
Operating temperature
