13. Protetor de Correia - protege das partes girantes.
Protector de Correa - protege las partes que giran.
Belt cover - protection from the rotating parts.
14. Motor Elétrico - aciona o bloco compressor com o auxílio da polia e da correia.
Motor Eléctrico - acciona el bloque compresor con ayuda de la polea y de la correa.
Electric Motor - drives the compressor.
15. Bujão de reposição de óleo - permite a reposição do mesmo.
Tapón reposición de aceite - permite la reposicíon de aceite.
Plug oil - Allows the replacement of oil.
16. Filtro de Ar - retém as impurezas contidas no ar atmosférico aspirado pelo compressor que seja instalado em condições normais.
Filtro de Aire - retiene las impurezas que están en el aire aspirado por el compresor.
Air Filter - retains impurities contained in the atmospheric air sucked by the compressor.
1. Bloco Compressor - aspira e comprime o ar atmosférico.
Bloque (bomba) compresor - aspira y comprime el aire atmosférico.
Compressor (pump) unit - sucks and compresses atmospheric air.
2. Visor de nível de óleo - indica o nível de óleo.
Visor de nivel - indica el nivel de aceite.
Oil level indicator - show the lubricant oil level.
3. Bujão de Dreno do Óleo - permite a retirada do óleo lubricante.
Tapón de Drenaje de Aceite - para retirar el aceite lubricante.
Oil plug - allows the removal of lubricant oil.
4. Válvula de Segurança ASME - despressuriza o reservatório em uma eventual elevação da pressão acima
da máxima permitida (PMTA).
Válvula de Seguridad ASME - despresuriza el reservatorio ante una eventual elevación de la presión por
encima de la máxima permitida.
ASME Safety valve - depressurizes the receiver in case the pressure rises above the maximum allowed
level.
5. Purgador - utilizado para retirar o condensado (água) contido no interior do reservatório.
Purgador - utilizado para retirar la condensación (agua) en el interior del reservatorio.
Drain - used to remove the condensed water retained inside the receiver.
6. Plaqueta de Identicação/Adesivo Informativo - indicam os dados técnicos do compressor.
Plaqueta de Identicación/Adhesivo Informativo - indican los datos técnicos del compresor.
Identication Plate/Information Sticker - they show the compressor’s technical data and uses.
7. Válvula de Retenção - retém o ar comprimido no interior do reservatório, evitando seu retorno quando o
bloco compressor desliga.
Válvula de Retención (chequeo)- retiene el aire comprimido en el interior del reservatorio, evitando que
regrese cuando el bloque compresor para.
Check Valve - retains the compressed air inside the receiver, preventing the air from returning when the
compressor stops.
8. Serpentina de Descarga - conduz e resfria o ar comprimido.
Serpentin de Descarga - conduce y enfría el aire comprimido.
Aftercooler - carries and cools down compressed air.
9. Conexão de Descarga de ar - liberação do ar comprimido.
Conexión de descarga de ar - liberación del aire comprimido.
Air discharge connection - compressed air discharge.
10. Pressostato - controla o funcionamento do compressor sem exceder a pressão máxima de trabalho
permitida. Veja Capítulo - Instalação/Ligação Elétrica.
Presostato (control de presión) - controla el funcionamiento del compresor sin exceder la presión máxima
de trabajo permitida. Vea el Capítulo - Instalación, item Conexión eléctrica.
Pressure Switch - controls the compressor’s operation to avoid that the maximum working pressure is
surpassed. See item Electrical Connection, Installation Chapter 7.
11. Manômetro - indica a pressão manométrica no interior do reservatório em lbf/pol², psig, barg ou kgf/cm².
Manómetro - indica la presión manométrica en el interior del reservatorio, en lbf/pulg², psig, barg o kgf/cm².
Pressure Gauge - shows manometrical pressure inside the receiver in, psig, bar, or kgf/cm².
12. Reservatório de Ar - acumula o ar comprimido.
Reservatório (tanque) de Aire - acumula el aire comprimido.
Air receiver - stores compressed air.

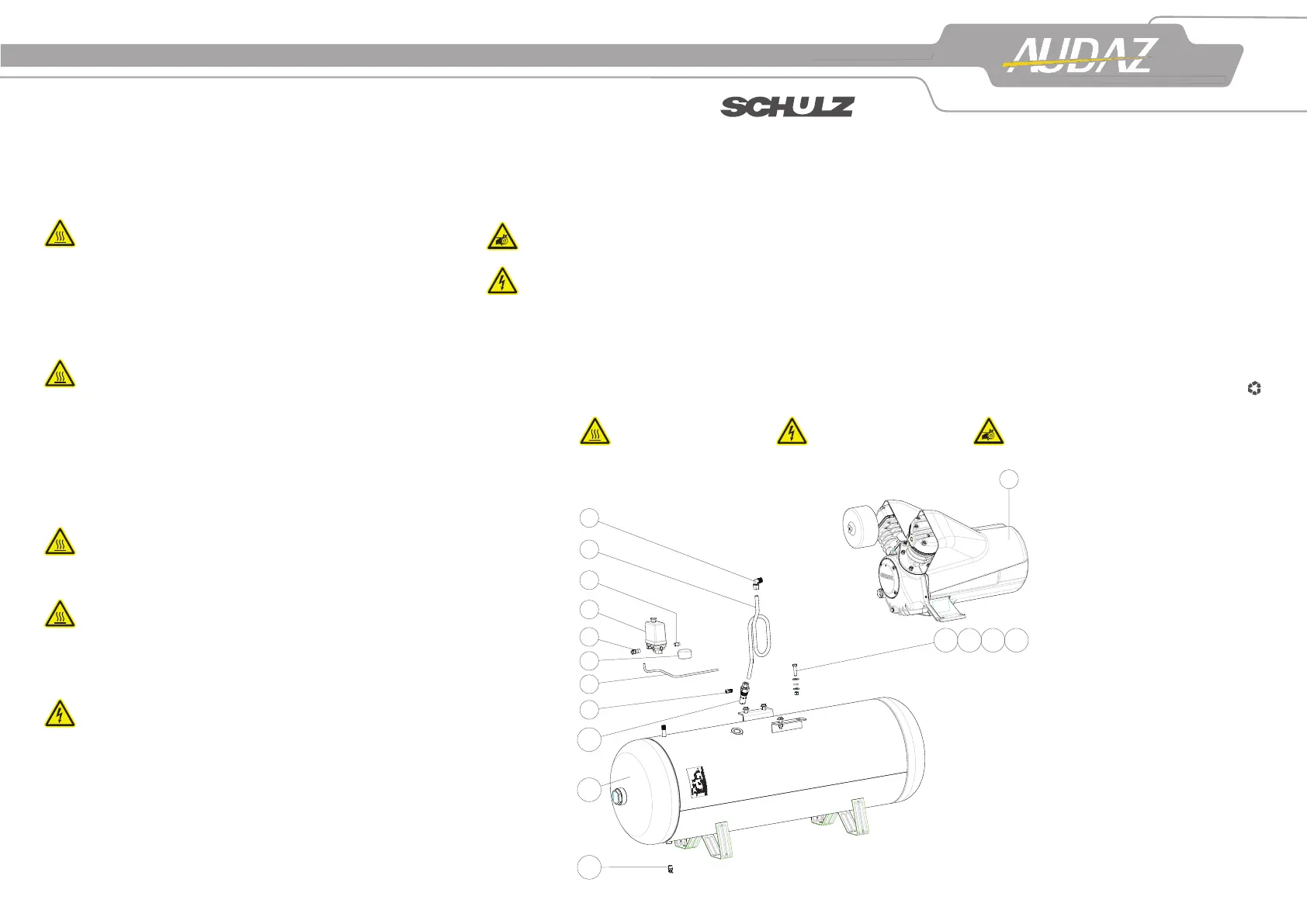

PRINCIPAIS COMPONENTES E SUAS FUNÇÕES
PRINCIPALES COMPONENTES Y SUS FUNCIONES
MAIN COMPONENTS AND THEIR FUNCTIONS
025.1055-0 05/17 RECICLÁVEL RECICLABLE RECYCLABLE
Risco de Queimadura
Riesgo de Quemadura
Bum Hazard
Risco Elétrico
Riesgo Eléctrico
Warning Electricity
Partes Girantes
Piezas en Movimiento
Rotating Parts
1
6
5
8
7
13
2
3
4
9
11
14 15 16
10
12
