1- Siga a orientação para a instalação adequada do produto, a instalação elétrica é responsa-
bilidade do usuário (proprietário).
Siga la orientación para la instalación adecuada del producto, la instalación eléctrica es
responsabilidad del usuario (propietario).
Follow the guideline for proper installation of the product, the electrical installation is the responsibility
of the user (owner).
2- Conectar o cabo de aterramento no ponto indicado (A).
Conecte el cable de conexión a tierra en el punto indicado (A).
Connect the grounding cable to the indicated point (A).
INSTALAÇÃO DO PRODUTO
INSTALACIÓN DEL PRODUCTO
PRODUCT INSTALLATION
025.1055-0 05/17 RECICLÁVEL RECICLABLE RECYCLABLE
3- Observe o sentido de rotação da ventoinha que deve ser no sentido horário, conforme
indicado na gura (B).
Observe el sentido de rotación del ventilador que debe ser en el sentido horario, como se indica en
la gura (B).
Note the rotation direction of the fan, which should be clockwise as shown in the gure (B).

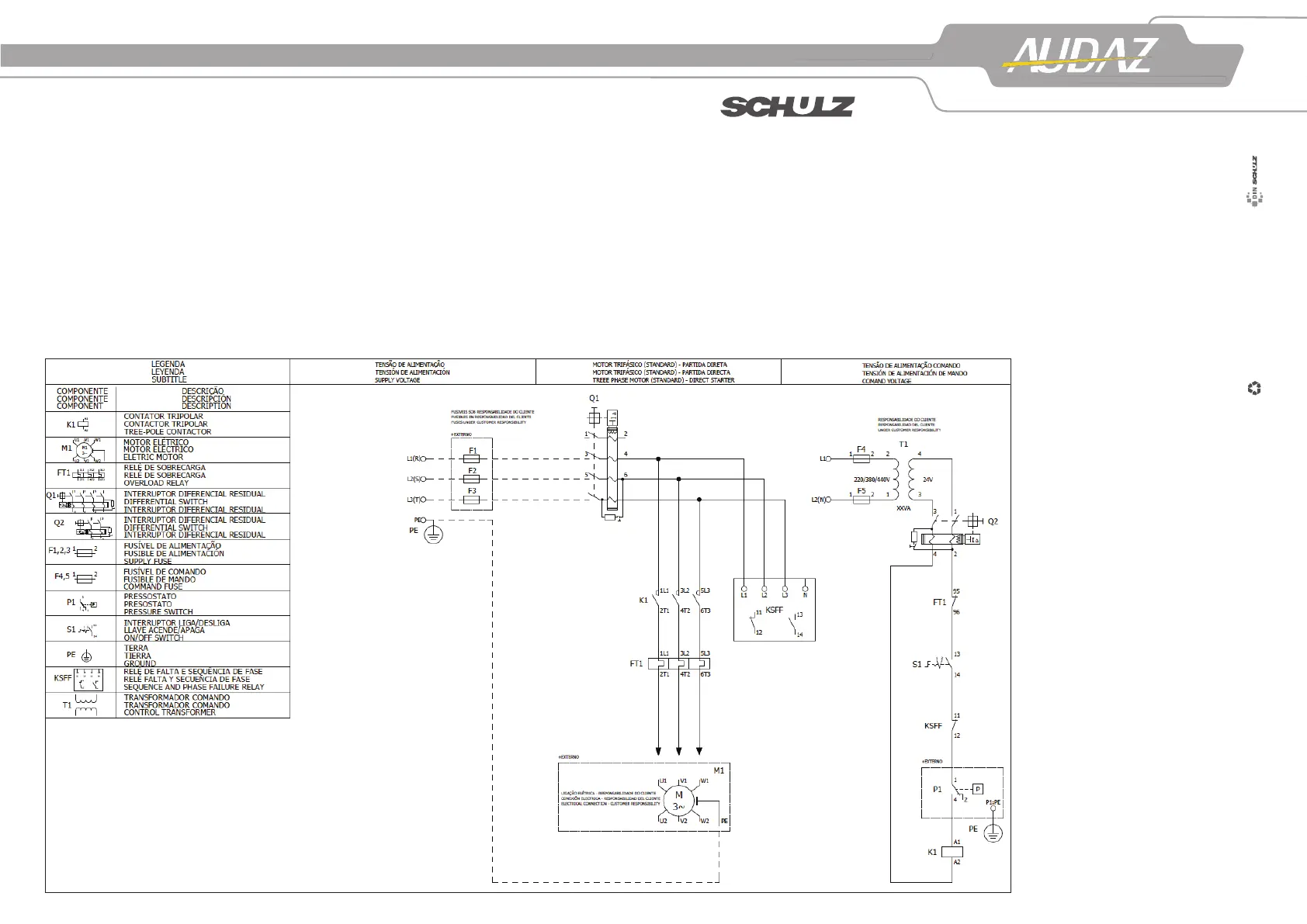

4- Ao efetuar a ligação do motor, passe o cabo pelo orifício do protetor e utilize o prensa-
-cabo para prende-lo. (Figura C)
Al realizar la conexión del motor, pasar el cable por el oricio del protector y utilizar el prensa-cable
para sujetarlo. (Figura C)
When connecting the motor, run the cable through the hole in the protector and use the
cable gland to hold it. (Figure C)
