Lesen Sie dieses Benutzershandbuch bevor Sie den Stuhl benutzen
score amazone
score medical 6100 / medical 6300
score jumper
bestandteile
maße
Sitzhöhenbereich
Die in der Zeichnung genannten Höhen
beziehen sich auf das Standardmodell
mit Gasfeder MID31 (20 cm)
Gasfeder niedrig
Verstellbereich MID25: 15 cm
Gasfeder hoch
(Jumper und Amazone Sattelhocker)
Verstellbereich MID38: 25 cm
363
162 - 338
164 - 218577 - 773
440
161 - 337
164 - 218582 - 778
181 - 358
166 - 220575 - 771
350

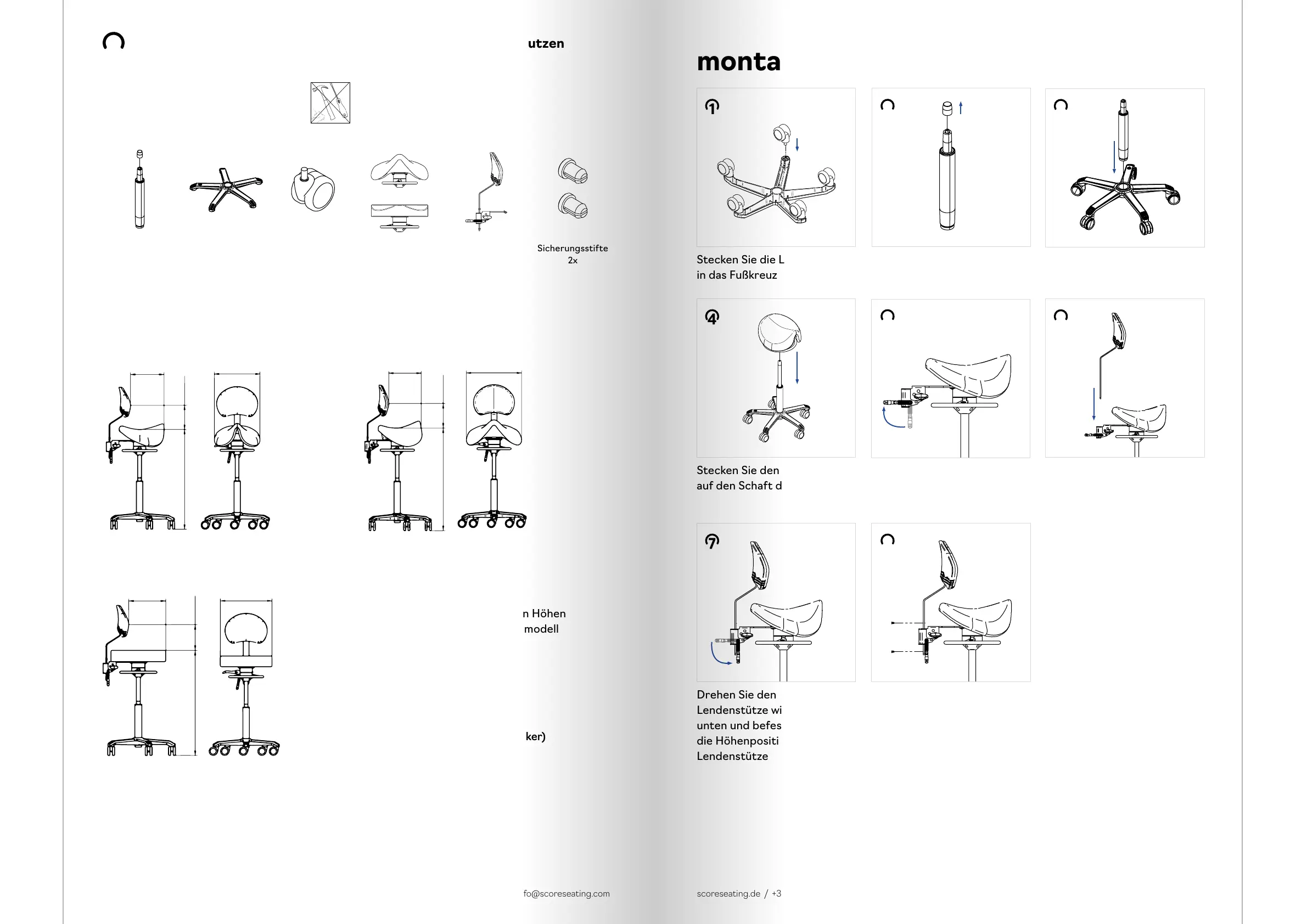

montage
Stecken Sie die Lenkrollen
in das Fußkreuz
Stecken Sie den Sitz von oben
auf den Schaft der Gasfeder
Drehen Sie den Griff der
Lendenstütze wieder nach
unten und befestigen Sie
die Höhenposition der
Lendenstütze
Entfernen Sie die Schutzkappe
von der Gasfeder
Drehen Sie denn Griff für
die Lendenstütze um eine
Vierteldrehung nach oben
Setzen Sie die Sicherungsstifte
in die hintere Stange ein
Stecken Sie die Gasfeder in die
runde Öffnung des Fußkreuzes
Setzen Sie die Lendenstütze
in die Mechanik
bestandteile + maße
montage
