Score At Work: Instruction
2
6
AWMAN01
Montage instructie At Work AWMON02.indd 1Montage instructie At Work AWMON02.indd 1 25-4-2023 11:40:0625-4-2023 11:40:06
Gasveer
Onderstel
Zwenkwielen
5x
Zitting
1) zadel
2) medical line
Lendensteun Borgpinnen
2x
1 2
3
4 5
6
7 8
1)
2)
4 5
Nederlands
Nederlands
scoreseating.nl / 0594 55 40 00 / info@scoreseating.com scoreseating.nl / 0594 55 40 00 / info@scoreseating.com
!
Raadpleeg voor gebruik van de stoel de handleiding
score amazone
score medical 6100 / medical 6300
score jumper
onderdelen + afmetingen
onderdelen
afmetingen
Zithoogtebereik
Genoemde hoogtes in de tekening zijn op basis
van het standaard model met gasveer MID31
(20 cm)
Gasveer laag
Verstelbereik MID 25: 15 cm
Gasveer hoog (Jumper en Amazone zadelkrukken)
Verstelbereik MID 38: 25 cm

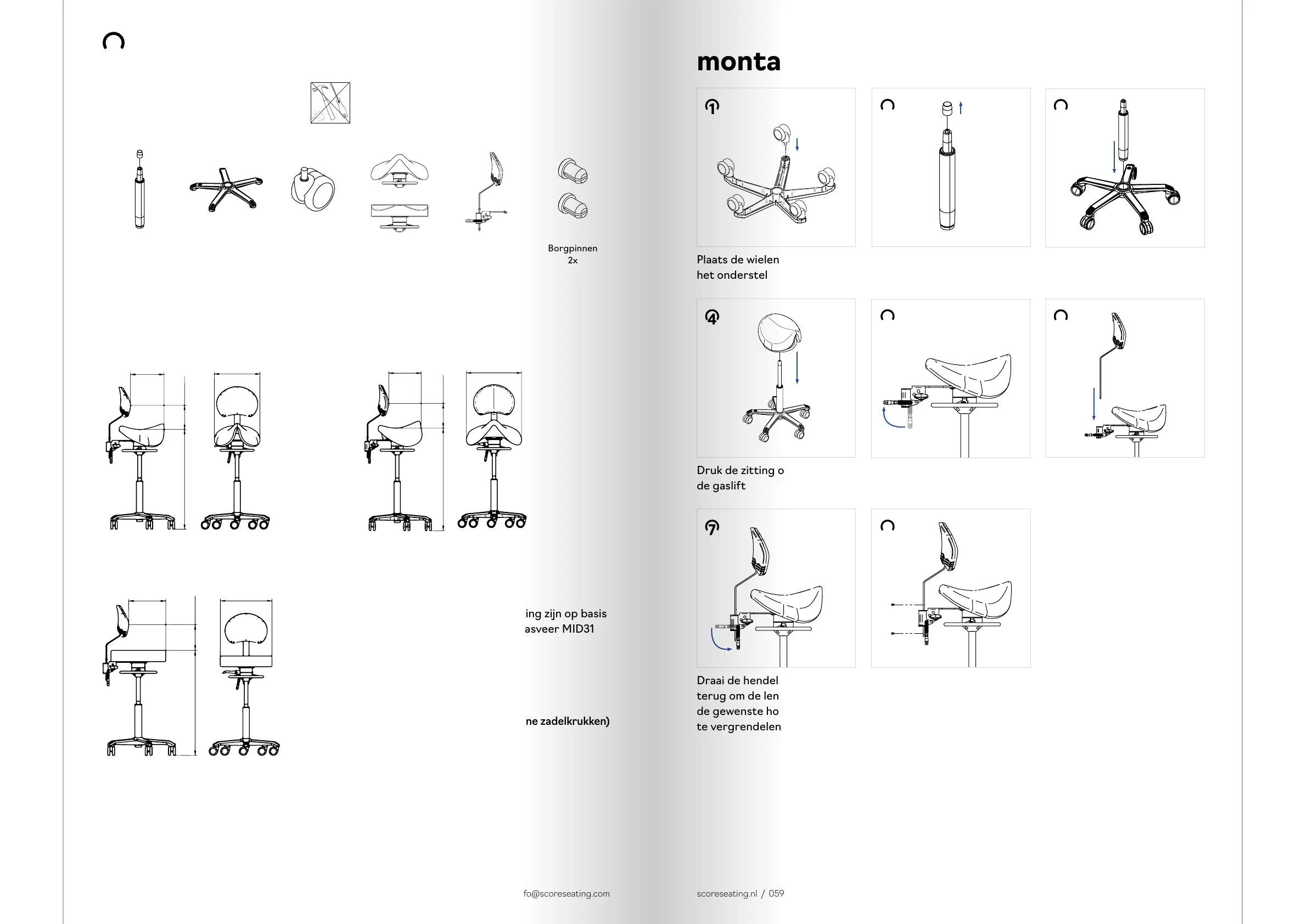

montage
montage
Plaats de wielen in
het onderstel
Druk de zitting op
de gaslift
Draai de hendel een kwartslag
terug om de lendensteun op
de gewenste hoogte
te vergrendelen
Haal de dop van
de gaslift
Draai de hendel van de lenden-
steun een kwartslag omhoog
Steek de borgpinnen
in de rugstang
Plaats de gaslift in
het onderstel
Plaats de lendensteun
in het mechaniek
363
162 - 338
164 - 218577 - 773
440
161 - 337
164 - 218582 - 778
181 - 358
166 - 220575 - 771
350
