Ventilateur
• Remplacement de pelouse. Élimination de
l’ancienne pelouse et des mauvaises herbes avant
de planter une nouvelle pelouse.
• Préparation de vastes étendues avant de planter des
jardins de plantes d’ornement et de légumes.
Cône
• Élimination des broussailles comme le sumac
vénéneux, le sumac à feuille de chêne, la vigne
japonaise et la ronce commune.
• Préparation des massifs de fleurs pour la plantation
de plantes d’ornement et de légumes.

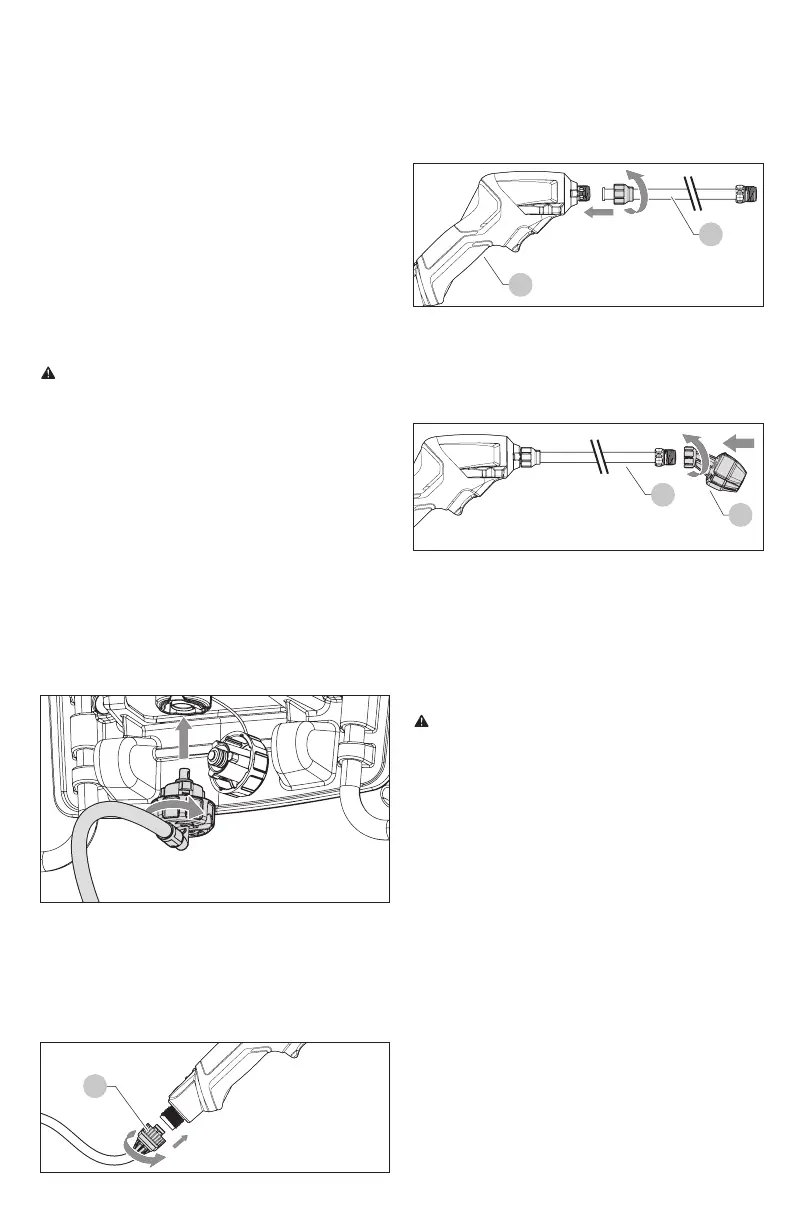

Fixation de l’ensemble du exible au réservoir
ATTENTION : N’essayez pas de chauffer ou de
modifier le flexible ou le raccord cannelé avant
l’assemblage.
1. Alignez les languettes du raccord cannelé avec
le chapeau, poussez le raccord cannelé dans le
chapeau jusqu’à ce qu’il s’arrête. Voir Figure 2.
2. Continuez à pousser le raccord cannelé dans le
chapeau. Tournez le raccord cannelé dans le sens
horaire pour le fixer au chapeau.
NOTE : N’utilisez pas d’outils pour serrer le raccord
cannelé ou le chapeau.
NOTE : Retirer le tuyau flexible lorsqu’il n’est pas
utilisé, vider le contenu du réservoir, puis fixer l’attache
du bouchon. Voir Installation Du Bouchon Avec
Attache.
2
1
Figure2
Fixation de l’assemblage du exible à la lance
électrique
Installez l’assemblage du flexible (F) sur la lance
électrique. Tournez dans le sens des aiguilles d’une
montre pour serrer. Voir Figure 3.
F
Figure3
Fixation de la rallonge de la lance
Installez la rallonge de la lance (C) sur l’outil de la lance
électrique (E). Tournez dans le sens des aiguilles d’une
montre pour serrer. Voir Figure 4.
E
C
Figure4
Fixation de la buse
Installez la buse 3-en-1 (B) sur l’extrémité de la rallonge
de la lance (C). Tournez dans le sens des aiguilles d’une
montre pour serrer. Voir Figure 5.
C
B
Figure5
Fixation de l’outil de lance électrique au chapeau
RTU
L’outil de lance électrique peut également être utilisé
avec n’importe quelle bouteille ayant une ouverture de
38 mm en utilisant le chapeau RTU (prêt à l’usage) (D)
inclus. Voir Figure 6.
AVERTISSEMENT : N’utiliser que des bouteilles
qui sont correctement classées pour les produits
chimiques utilisés dans l’application.
1. Insérez le tube plongeur sur le chapeau RTU
(D) dans la bouteille de votre choix. Tournez le
chapeau dans le sens des aiguilles d’une montre
jusqu’à ce qu’il soit fixé à la bouteille.
2. Alignez les languettes de raccord cannelé (F)
avec le chapeau RTU (D), poussez le raccord
cannelé dans le chapeau RTU jusqu’à ce qu’il
s’arrête.
3. Continuez à pousser le raccord cannelé vers le
bas. Tournez le raccord cannelé dans le sens des
aiguilles d’une montre pour le fixer au chapeau
RTU.
NOTE : Ne pas utiliser d’outils pour serrer le raccord
cannelé ou le chapeau RTU.
NOTE : Retirer le tuyau flexible lorsqu’il n’est pas
utilisé.
