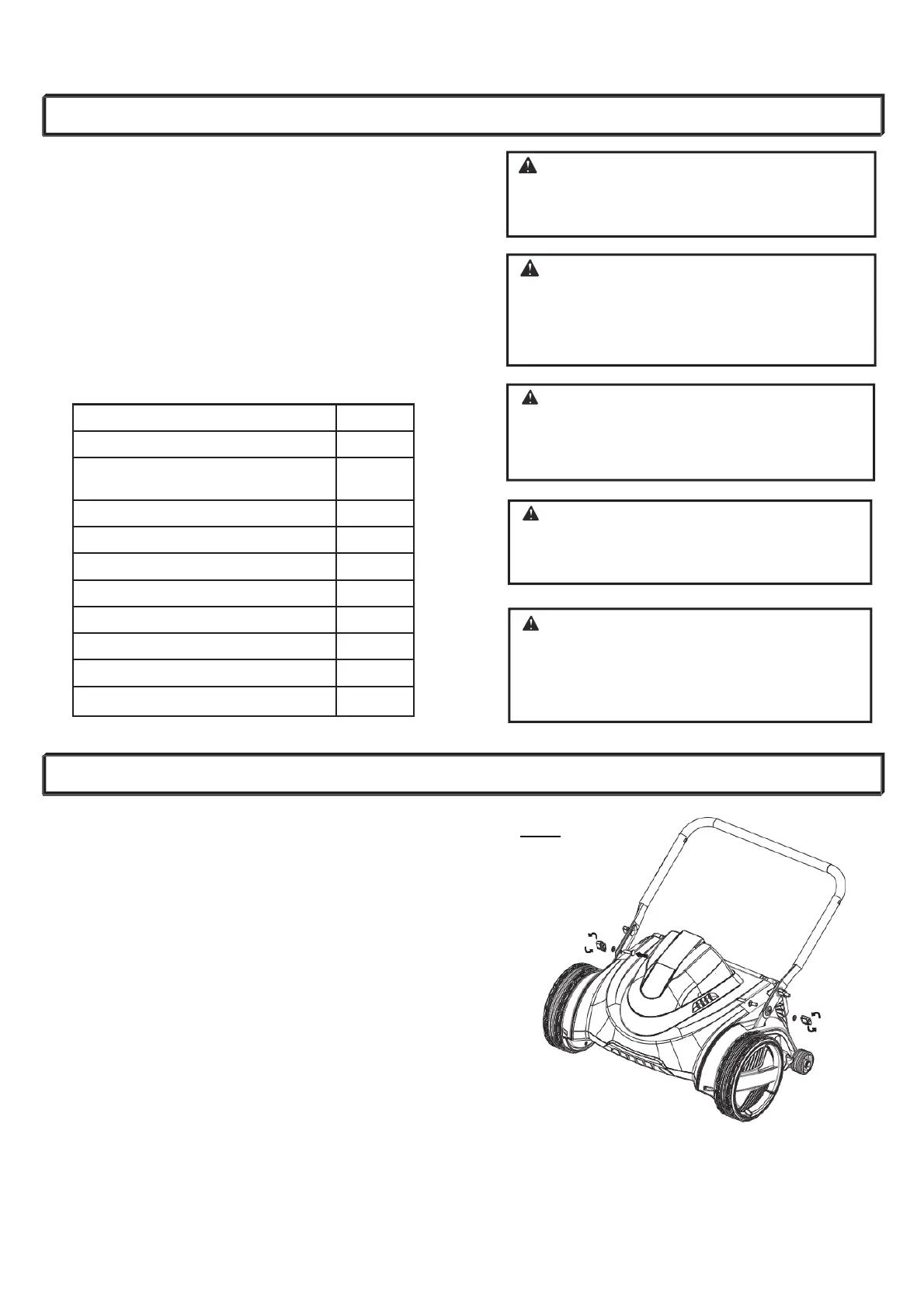

DESEMBALAJE
Este producto requiere algunas operaciones de montaje.
 Extraiga el producto y los accesorios de la caja con cuidado.
Asegúrese de que estén incluidos todos los elementos
detallados en la lista de embalaje.
 Inspeccione el producto detenidamente para corroborar que no
existan roturas ni averías ocurridas durante el envío.
 No deseche el material de embalaje hasta haber inspeccionado
exhaustivamente el producto y comprobado que funciona en
forma satisfactoria.
 Si alguna pieza falta o está dañada, llame al 1-800-618-7474
para obtener asistencia.
LISTA DE EMBALAJE
ADVERTENCIA:
No coloque la llave de seguridad hasta haber completado el
montaje. De lo contrario, la máquina podría arrancar
accidentalmente y provocar
lesiones serias.
ADVERTENCIA:
No intente modificar la unidad ni elaborar accesorios no
recomendados para usar con este producto. Dicha clase de
alteración o modificación constituye un uso inadecuado de
la herramienta y podría generar situaciones de riesgo y
provocar lesiones corporales serias.
ADVERTENCIA:
Si alguna pieza falta o está dañada, no utilice este producto
hasta reponer la pieza en cuestión. De lo contrario, podría
sufrir lesiones corporales serias.
PELIGRO:
Para evitar que la máquina arranque accidentalmente, no
haga ajustes o instalaciones con la llave de seguridad
colocada o las baterías instaladas.
MONTAJE
ADVERTENCIA:
Nunca opere la cortadora si los dispositivos de protección
adecuados no están en su lugar y en buenas condiciones.
Nunca opere la cortadora si los dispositivos de seguridad
están dañados. Si lo hiciera, podría sufrir lesiones
corporales serias.
Descripción Cantidad
Cortadora de césped de carrete 1
Llave de interruptor (contenida en la
bolsa de hardware)
1
Conjunto de manija superior 1
Manija central 1
Asa inferior 1
Bolsa de hardware 1
Colector de hierba 1
20V 2.0Ah Batería 1
Cargador 20V 1
Manual del operario 1
7
Modelo 2020-16S
MONTAJE
INSTALACIÓN Y AJUSTE DEL CONJUNTO DE LA MANIJA
Ver Figuras 1 - 2
Para instalar la manija inferior (Fig.1):
 Alinee los agujeros en la manija inferior con los agujeros en
la conexión de soporte que sobresale de la plataforma.
Inserte los pernos a través de los agujeros y asegúrelos con
arandelas y perillas de bloqueo de la manija.
Para instalar la manija central (Fig.2):
 Alinee los orificios en la manija central y la manija inferior y
enrosque los pernos en los orificios y asegúrelos con
arandelas curvas y perillas de bloqueo de la manija.
Fig. 1
