6
Modelo TC70135S

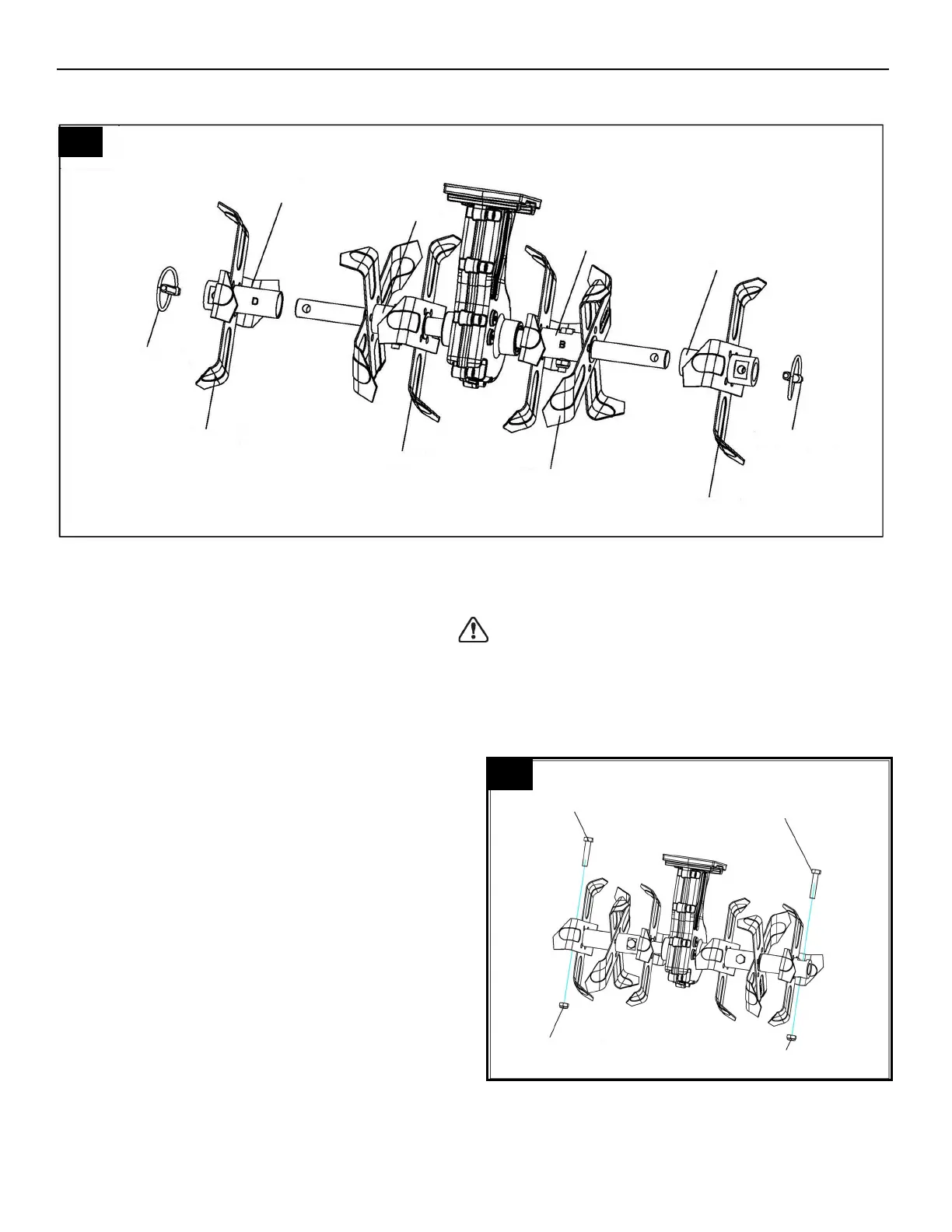

INSTRUCCIONES SOBRE EL CONJUNTO DE PÚAS AJUSTABLES
CAMBIO DE SEIS PÚAS A CUATRO PÚAS
Levante los aros de los pasadores de bloqueo y
retire los pasadores de bloqueo situados en
ambos extremos del eje. Retire las púas A y D
del eje. (Fig. 3)
CAMBIO DE CUATRO PÚAS A SEIS PÚAS
Instale las púas A y D en el eje tal como se
muestra. Cerciórese de que los orificios en los
cubos de púas y el eje estén alineados. Inserte el
pasador de bloqueo a través de los orificios y
empuje el aro del pasador de bloqueo hacia
abajo para bloquear el pasador en el lugar.
Cerciórese de instalar las púas como se muestra
en la Fig. 3. Las púas no pueden sujetarse si se
ensamblan en otra secuencia de posición de las
púas. (Fig. 3)
En caso de que se pierdan o se extravíen los
pasadores de bloqueo, las púas A y D pueden
sujetarse mediante los pernos de cabeza
hexagonal M8X35 y las tuercas de bloqueo M8
adicionales que se suministraron. (Fig. 4)
Pasador de
bloqueo Ø8
Cubo
Cubo
Cubo
Cubo
Púa D
Púa C
Púa B
Púa A
Pasador de
bloqueo Ø8
3
Las púas están identificadas (A, B, C, D) con letras estampadas en los cubos de púas.
ADVERTENCIA: Antes de ajustar el conjunto de
púas, desconecte el suministro de energía. De lo
contrario, podría sufrir lesiones corporales
serias.
4
Tuerca de seguridad
hexagonal M8
Tuerca de seguridad
hexagonal M8
Perno de cabeza
hexagonal M8x35
Perno de cabeza
hexagonal M8x35
