Comprobar que la longitud del cable suministrado (4,5 metros, incluida la parte de dentro del perfi l
metálico) baste para cubrir la distancia que va del motorreductor a la centralita de control.
El cable no debe ser alargado ni empalmado.
B
En caso de que el kit también se pueda controlar con el botón (o los dos botones) de la pared los
contactos de apertura y cierre habrán de ser contactos limpios, NO CONTACTOS ALIMENTADOS.
Los botones de la pared (y/o la domótica) tienen que transmitir un impulso, NO una orden continua, han de
funcionar como botones INESTABLES: una vez soltados deben volver a la posición inicial automáticamente.
C
Comprobar el correcto deslizamiento de la puerta por el riel y, si lo hay, quitar todo sistema de fi n de carrera
de enganche o de bloqueo.
D
Será útil instalar un interruptor ON-OFF (no suministrado), conectado a la fi cha (ver página 11, punto 32),
para deshabilitar el accionamiento y el cierre automático.
E
En el caso de medidas de puerta inferiores a 800 mm de ancho, la vara deberá acortarse, retirando con
cuidado el cable alojado en su interior, y volviendo a introducirlo una vez comprobado que no hay bordes
cortantes
El sistema no permite la total ocultación de la puerta en el premarco. Permanecerán visibles unos 65 mm.
F
Todos los componentes (mecánicos y electrónicos) deben colocarse en espacios fácilmente accesibles e
inspeccionables, al abrigo de la humedad y los agentes atmosféricos.
A
30mm
Distancia correcta
entre la puerta y
el riel

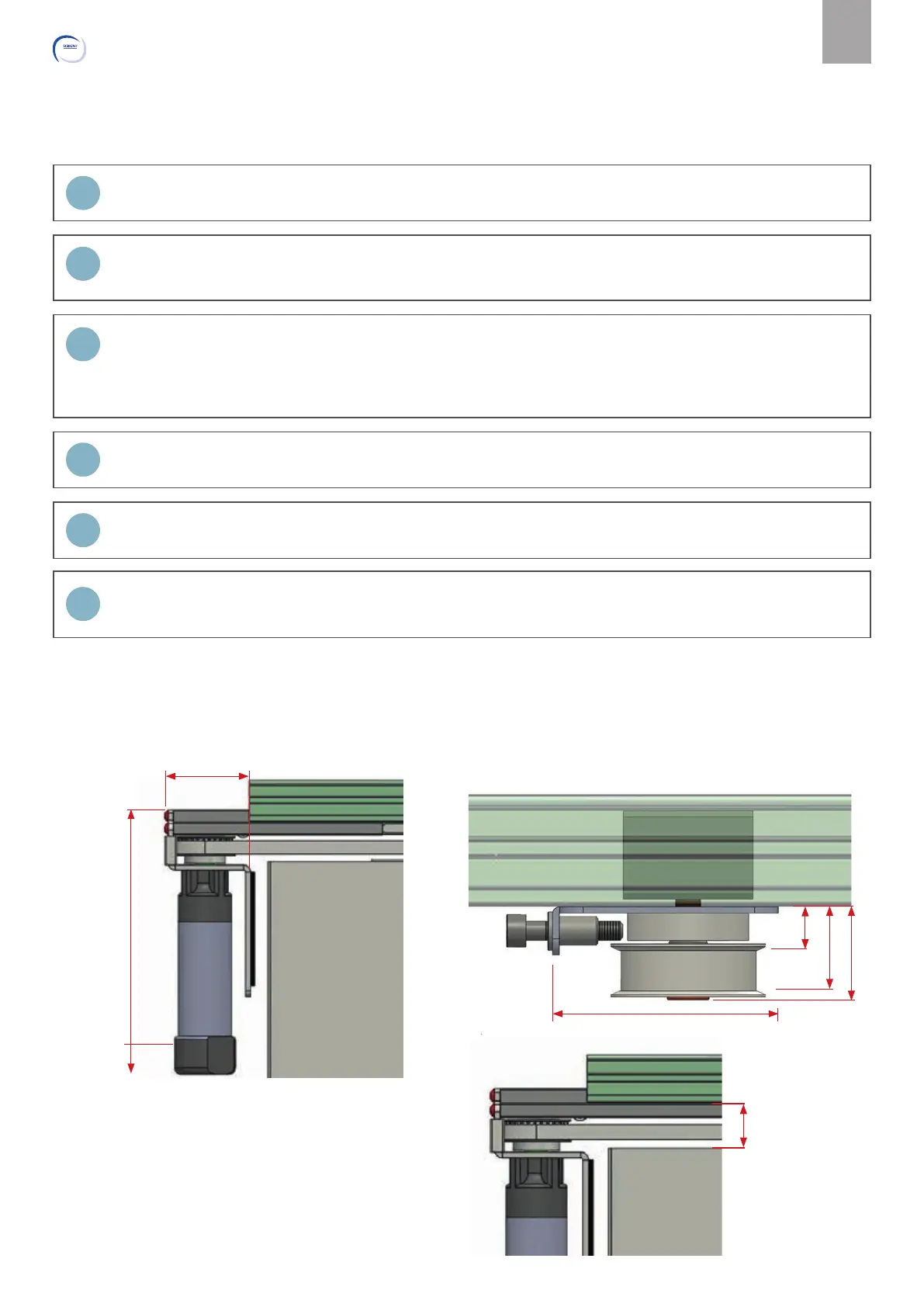

Medidas del kit
Motorreductor con abrazadera de enganche al
premarco.
Polea guiada con tensor
PRUEBAS PREVIAS
65
70
210
15
27
30
Comprobar que estén presentes todos los componentes del kit.
