30mm
Avvitare, senza serrare a fondo, la vite di
fi ssaggio della puleggia, rispettando la misura
minima di 30mm.
2
FASES DE INSTALACIÓN

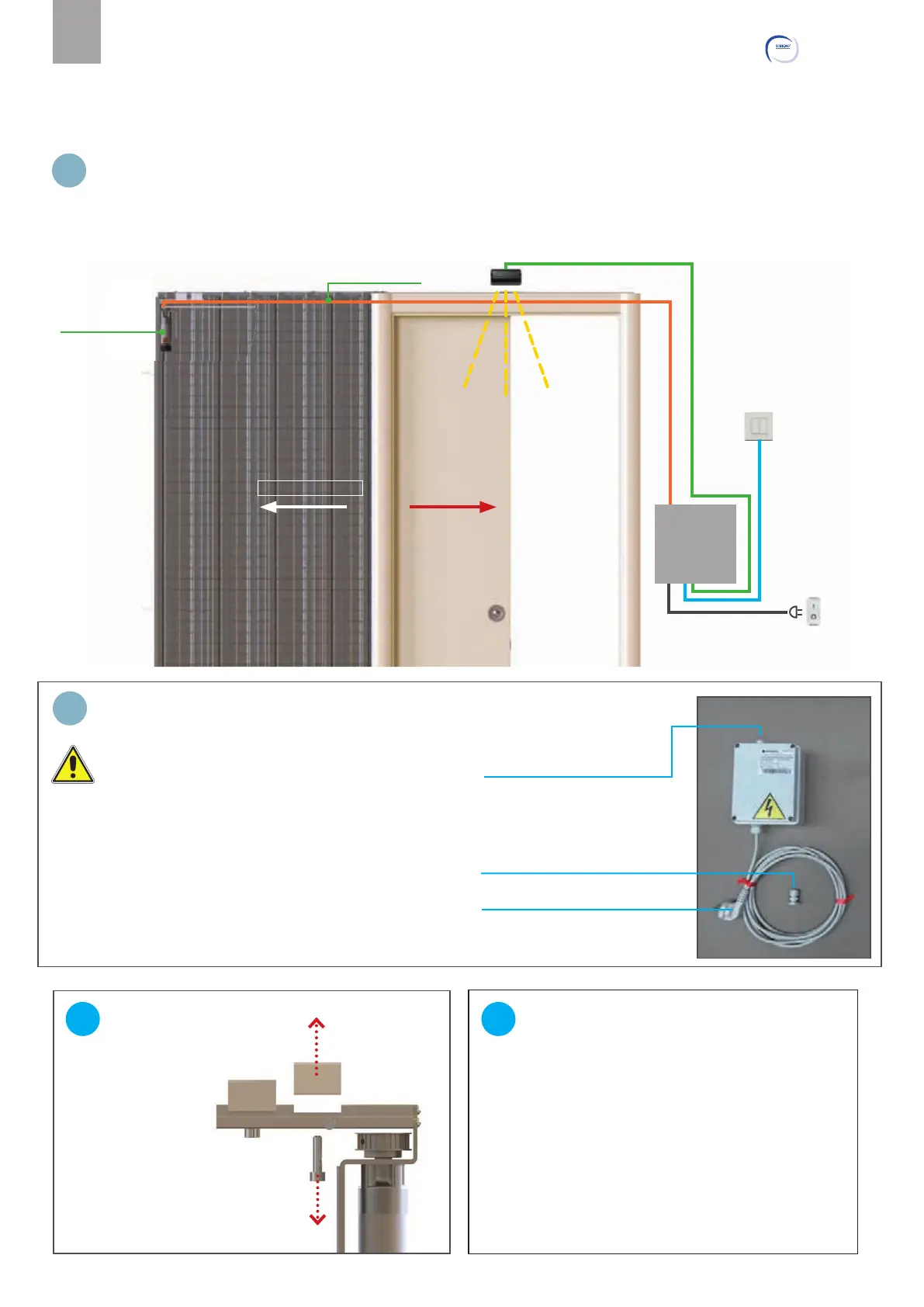

El motor debe instalarse en la cabeza del riel a la altura del tope de apertura de la puerta.
Quitar la puerta, los carros y el tope (si los hay), antes de comenzar la instalación del kit.
G
Desmontar el bloque
trasero.
Versión DOORTECH:
Desmontar los dos bloques y reemplazarlos
por los de la versión Doortech.
Volver a montar el bloque delantero.
Botones
(opcional)
230V
Detector radar
(opcional)
CIERREAPERTURA
Cable motor
Motor
Electrónica
1 1a
Interruptor
bipolar
PREDISPOSICIONES ELÉCTRICAS
CONECTOR PG para CABLE
BOTONES (no suministrado)
Nota: la posición de salida de los cables podría ser
distinta de la que se indica junto a estas líneas.
Atención: las operaciones de predisposición
eléctrica deberá llevarlas a cabo
exclusivamente personal especializado.
Colocar la caja de derivación en una posición
accesible, en la zona del tope de cierre de la
puerta, comprobando que la longitud del cable
del motor sea sufi ciente.
El cable no debe ser alargado ni empalmado.
ENTRADA CABLE
MOTOR
CABLE ALIMENTACIÓN 230 V
