R1387 DCM2461/SCRIGNO | pág. 12
SPA

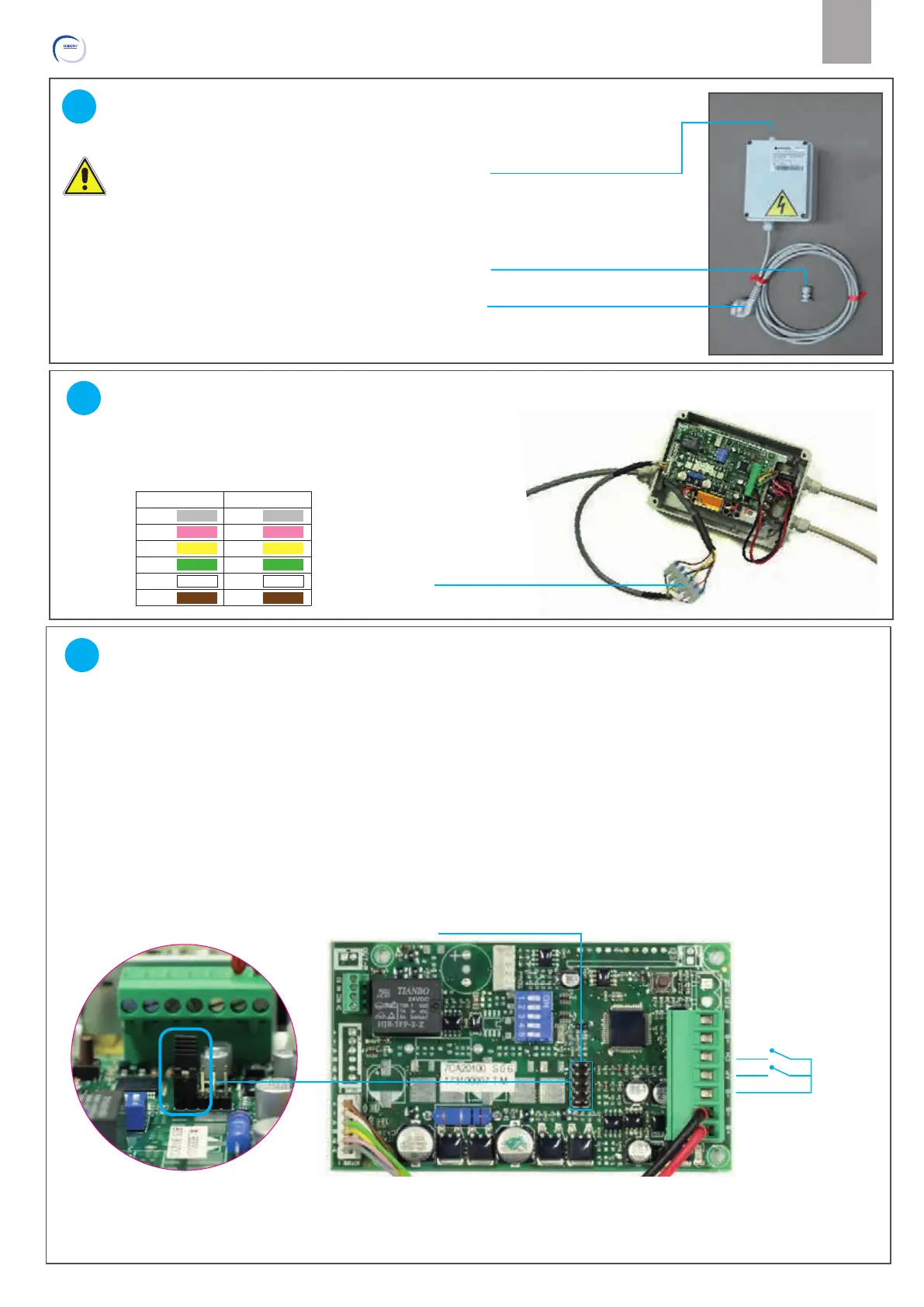

CAJA DE DERIVACIÓN
CONEXIÓN DEL CABLE MOTOR
CONECTOR PG para CABLE
BOTONES (no suministrado)
LADO TARJETA LADO MOTOR
Gris Gris
Rosa Rosa
Amarillo Amarillo
Verde Verde
Blanco Blanco
Marrón Marrón
ESQUEMA CONEXIÓN CABLES
Conectar los seis hilos del cable motor al tablero de
bornes, siguiendo los colores del esquema:
Nota: la posición de salida de los cables podría ser
distinta de la que se indica junto a estas líneas.
Atención: las operaciones de predisposición
eléctrica deberá llevarlas a cabo
exclusivamente personal especializado.
27
26
Elegir el tipo correcto de botones:
BOTÓN SECUENCIAL (IMPULSIVO, NO ALIMENTADO):
Conexión entre el borne (-B) y el borne (CH) (cierre);
DOS BOTONES DISTINTOS (IMPULSIVOS, NO ALIMENTADOS):
ATENCIÓN: QUITAR el PUENTE del CONECTOR J3
Conectar el contacto común del botón al borne (-B), el contacto de apertura al borne (AP) y el contacto de cierre al
borne (CH).
Perforar con una broca adecuada la caja de derivación, montar el pasacable PG suministrado con el kit, y hacer pasar el
cable de los botones su interior.
CONEXIÓN DE LOS BOTONES DE APERTURA
28
Puente del conector J3
Cerrar
Abrir
Común
Entradas botones:
(contactos limpios no
alimentados)
Conector J3
ENTRADA CABLE
MOTOR
CABLE ALIMENTACIÓN 230 V
TABLERO DE BORNES
2.0
