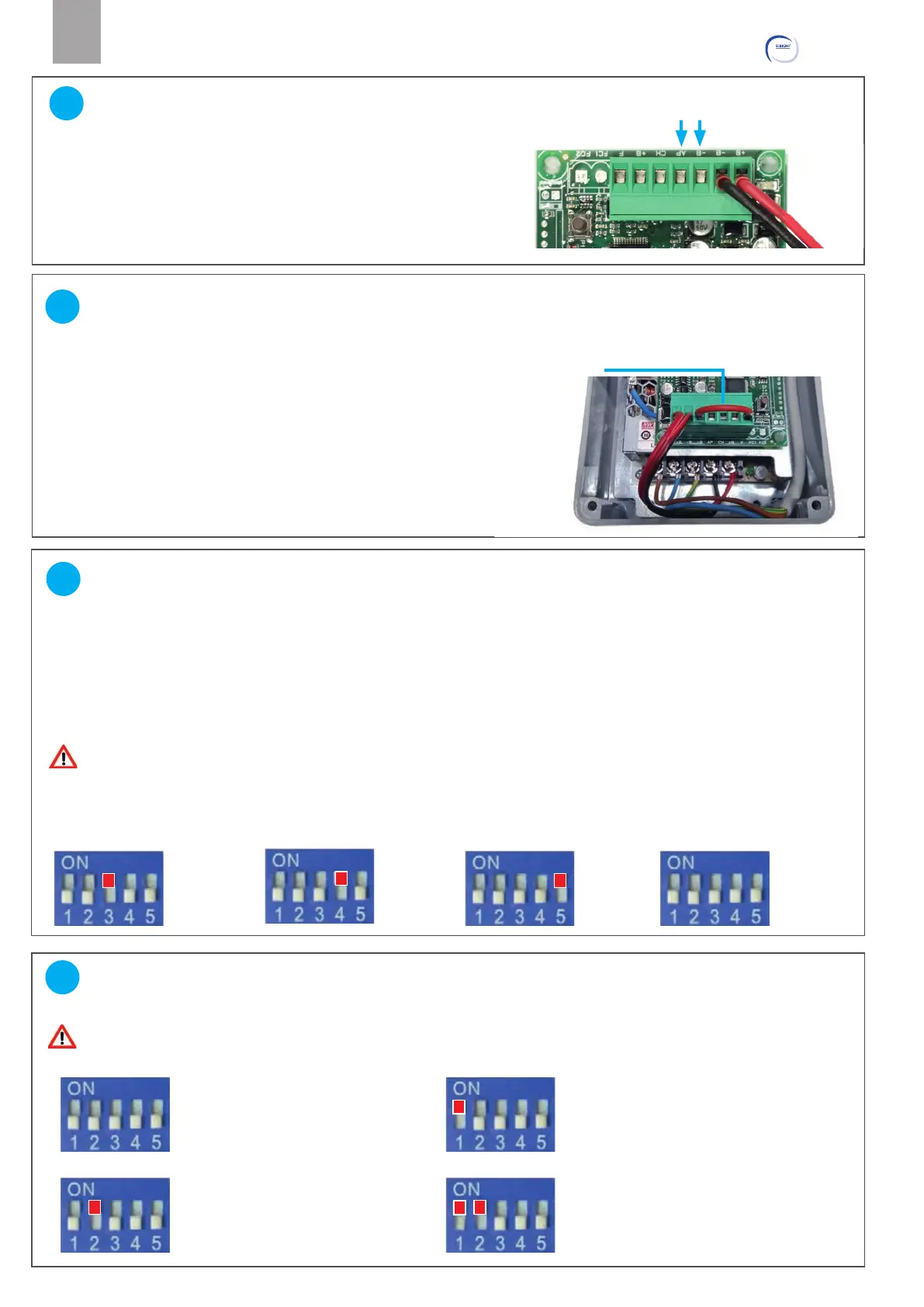

R1387 DCM2461/SCRIGNO | pág. 13
SPA
Conectar uno o más radares o detectores de presencia
(N.A.) a las entradas -B y AP del conector-torreta.
Se puede utilizar la salida 24 V del alimentador, si las
características del radar son compatibles.
Atención: predisponer un interruptor para quitarle
alimentación al radar, y permitir por tanto, el borrado de
posibles errores.
Quitar el puente del conector-torreta.
Conectar un interruptor ON-OFF (N.C.) a la entrada de
la fotocélula, entre -B y F, que sirve para deshabilitar el
movimiento de la puerta, y el cierre temporizado.
A las mismas entradas se puede conectar una fotocélula
de seguridad (N.C.). Cuando la fotocélula está ocupada
(contacto abierto) el movimiento de la puerta se detiene.
contacto radar
ONEXIÓN RADAR (opcional)
29
INTERRUPTOR DE BLOQUEO DE LA PUERTA
y ENTRADA PARA FOTOCÉLULAS (N.C.)
30
Puente
Apagar la tarjeta, graduar los interruptores DIP y esperar cinco segundos.
Volver a encender la tarjeta.
REGULACIÓN de los PROGRAMAS/PESO DE LA PUERTA
INTERRUPTOR DIP 3= ON
Programa 1:
puertas de aprox. 20 kg
INTERRUPTOR DIP 4= ON
Programa 2:
puertas de aprox. 40 kg
INTERRUPTOR DIP 5= ON
Programa 3:
puertas de aprox. 60 kg
INTERRUPTOR DIP 3-4-5= OFF
Programa 4:
puertas hasta 80 kg
La tarjeta electrónica que controla el movimiento del motor debe ser correctamente calibrada para permitir el
funcionamiento en condiciones de seguridad del sistema.
El software gestiona en particular las rampas de aceleración y de frenada, y la distancia a la que la puerta tiene que
empezar a desacelerar, para acercarse de forma suave a los topes.
Se hallan disponibles cuatro PROGRAMAS de parámetros, referidos a pesos distintos de la puerta accionada.
ATENCIÓN! Si la puerta durante la apertura o el cierre se detiene e invierte la marcha, probar el programa siguiente.
31
Apagar la tarjeta, regular los interruptores DIP y esperar cinco segundos.
Volver a encender la tarjeta.
REGULACIÓN del CIERRE AUTOMÁTICO
INTERRUPTOR DIP 1=ON, 2=OFF
La puerta se cierra automáticamente
tras dos segundos de inactividad
INTERRUPTOR DIP 1=OFF, 2=ON:
La puerta se cierra automáticamente
tras cinco segundos de inactividad
INTERRUPTOR DIP 1=ON, 2=ON:
La puerta se cierra automáticamente
tras diez segundos de inactividad
INTERRUPTOR DIP 1 e 2= OFF:
Cierre automático deshabilitado
(ver también el punto 32, interruptor
de bloqueo de la puerta)
32
2.0
