R1387 DCM2461/SCRIGNO | pagina 7
ITA

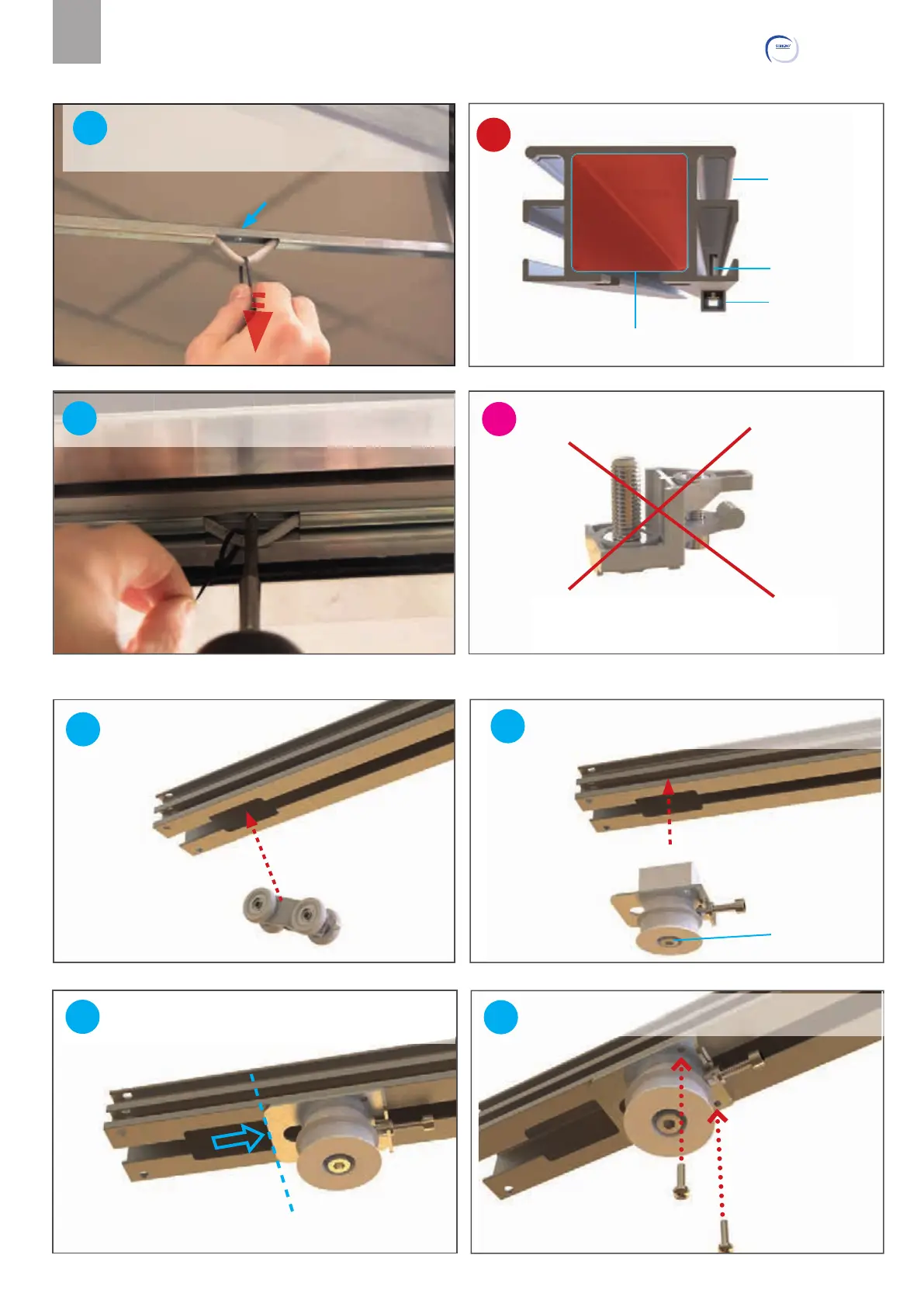

ATTENZIONE: Non usare il fermo di battuta!
!
Fissaggio dell'asta al binario: sfi lando
leggermente il cavo contenuto al suo interno, si
crea lo spazio per inserire la vite nell'apposito foro.
Inserire i 2 carrelli nel binario.
12
2x
10
Assicurarsi che il motore sia posizionato in fondo al
controtelaio, e avvitare le 3 viti autoforanti al binario.
A
Allentare il bullone (A)
Inserire la puleggia condotta nel binario.
13
11
Binario
Asta di fi ssaggio
Zona di passaggio dei carrelli: attenzione!! NON FORARE QUI!
Vite dell'asta
!
Allineare la sta a della puleggia e la fi ne dell'asola.
14
Avvitare le 2 viti autoforanti
15
