R1387 DCM2461/SCRIGNO | pagina 8
ITA

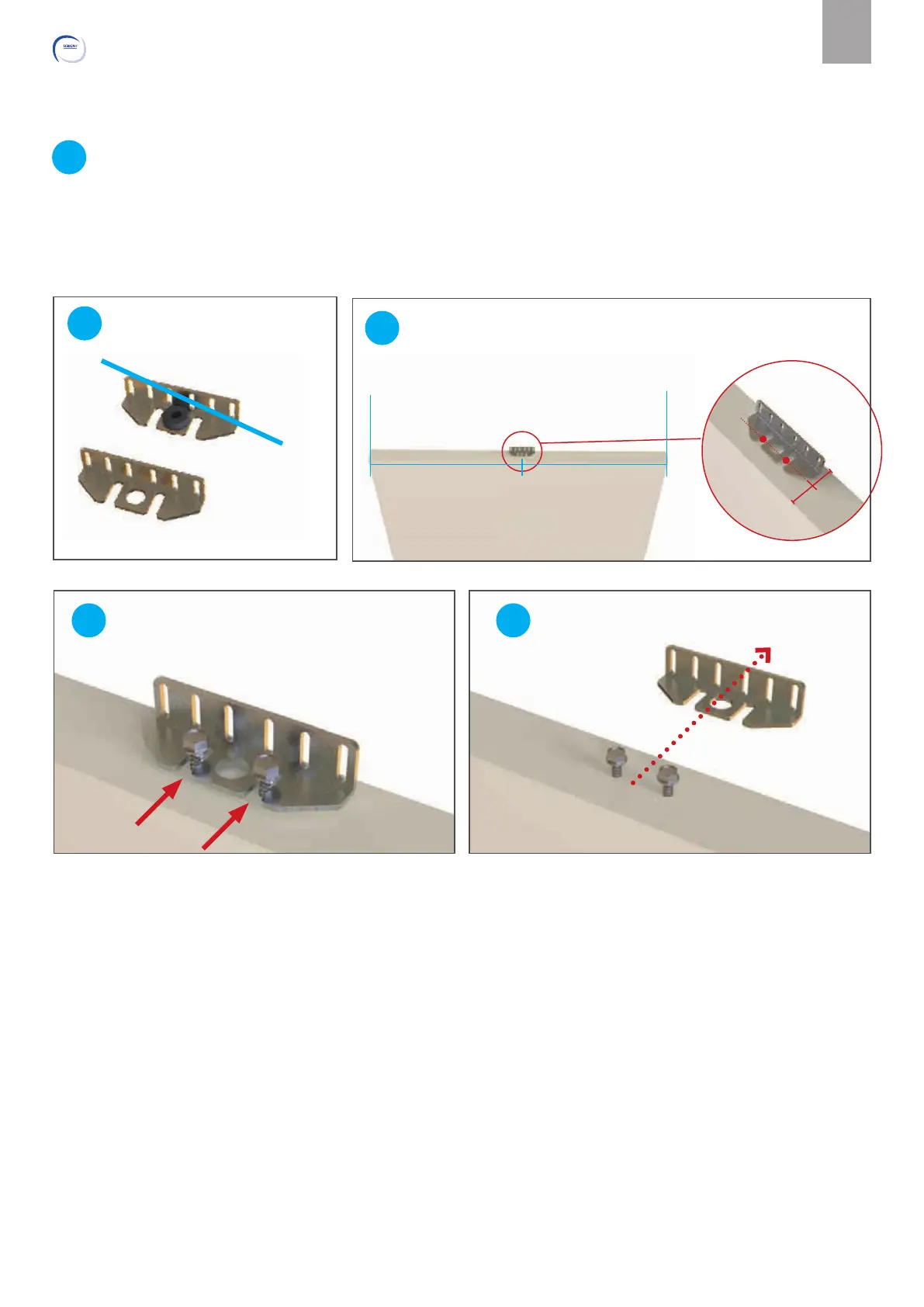

Avvitare le 2 viti a testa
esagonale, senza serrarle a fondo.
Rimuovere la sta a
C D
Segnare la posizione dei 2 fori al centro della porta, utilizzando la
sta a come riferimento. Forare la porta con una punta adeguata.
B
Battuta di
chiusura
Battuta di
apertura
=
=
Per kit Essential PRO.
Predisporre la sta a di giunzione
della cinghia in base al modello
di controtelaio SCRIGNO
A
16
MONTAGGIO DELLA STAFFA DI GIUNZIONE PER CONTROTELAIO
BASE E DOORTECH
Per kit BASE e
DOORTECH
(rimuovere il
gommino)
2.0
Open
