3.5. Funkgeräte-Anschluß
die Kontakte U-förmig angeordnet sind. Stecker bei denen die Kontakte kreisförmig angeordnet sind
passen nicht oder nur mit Gewalt in die 8-polige Buchse am PTC! Auch sollte man sich nicht blind
auf die aufgedruckten Nummern im Stecker verlassen! Die Belegung hier im Handbuch, ist auf jeden
Fall als Referenz zu benutzen.
Die 8-polige DIN-Buchse ist mechanisch so ausgelegt, daß auch ein 5-pol. DIN-Stecker (180
◦
) einge-
steckt werden kann. Damit können schon vorhandene Kabel eventuell weiterbenutzt werden.
Natürlich kann auch grundsätzlich ein 5-poliger DIN-Stecker benutzt werden, wenn man keinen 8-
poligen zur Hand hat oder die zusätzlichen Funktionen nicht benötigt.
Falls also ein 5-poliger DIN-Stecker benutzt werden soll, so gilt folgende Belegung:

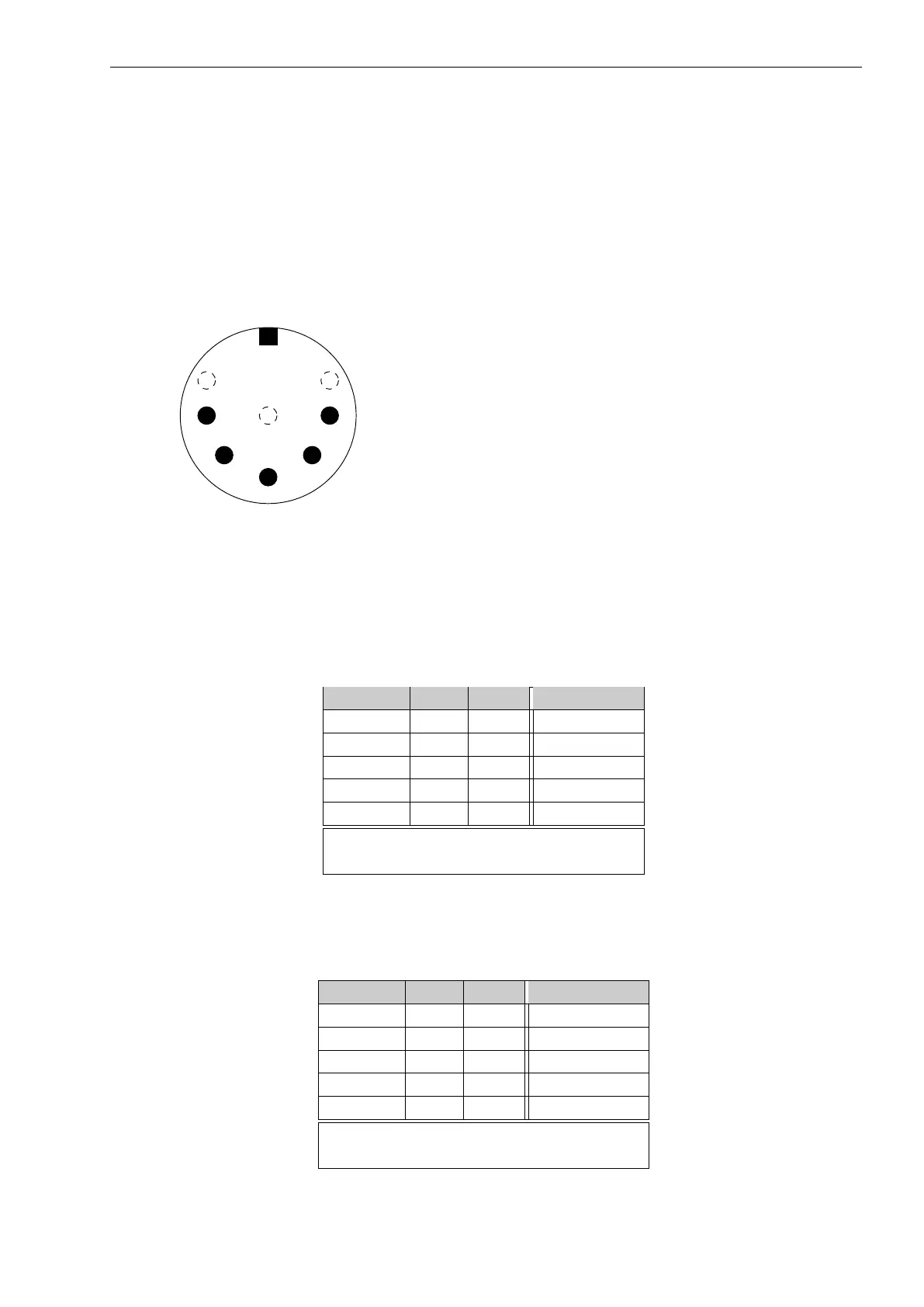

Abbildung 3: Funkgeräteanschluß
Pin 1: Audio-Ausgang vom PTC zum Funkgerät.
Pin 2: Masse (GND).
Pin 3: PTT-Ausgang.
Pin 4: NF vom Funkgerät zum PTC. Vom Lautsprecher
oder entsprechende AUX/ACC-Buchse.
Pin 5: Optionaler Betriebsspannungseingang.
Auch hier gilt: Ansicht von hinten auf den PTC!
3.5.1 Verbindung PTC – ICOM
Die folgende Anschlußbelegung paßt eigentlich bei fast allen ICOM-Geräten die über eine 8-polige
DIN-Buchse (ACC) verfügen:
Signal PTC Farbe ICOM 8-pol
GND Pin 2 Weiß Pin 2
PTT Pin 3 Gelb Pin 3
NF-OUT Pin 1 Lila Pin 4
NF-IN Pin 4 Grün Pin 5
Vcc Pin 5 Blau Pin 7
Auch als fertiges Kabel erhältlich!
Siehe Abschnitt 5 auf Seite 24
Tabelle 3: ICOM 8-pol
Die kleineren ICOM-Geräte (z. B. IC-706) benutzen eine 13-polige DIN-Buchse für die ACC:
Signal PTC Farbe ICOM 13-pol
GND Pin 2 Weiß Pin 2
PTT Pin 3 Gelb Pin 3
NF-OUT Pin 1 Lila Pin 11
NF-IN Pin 4 Grün Pin 12
Vcc Pin 5 Blau Pin 8
Auch als fertiges Kabel erhältlich!
Siehe Abschnitt 5 auf Seite 24
Tabelle 4: ICOM 13-pol
11
