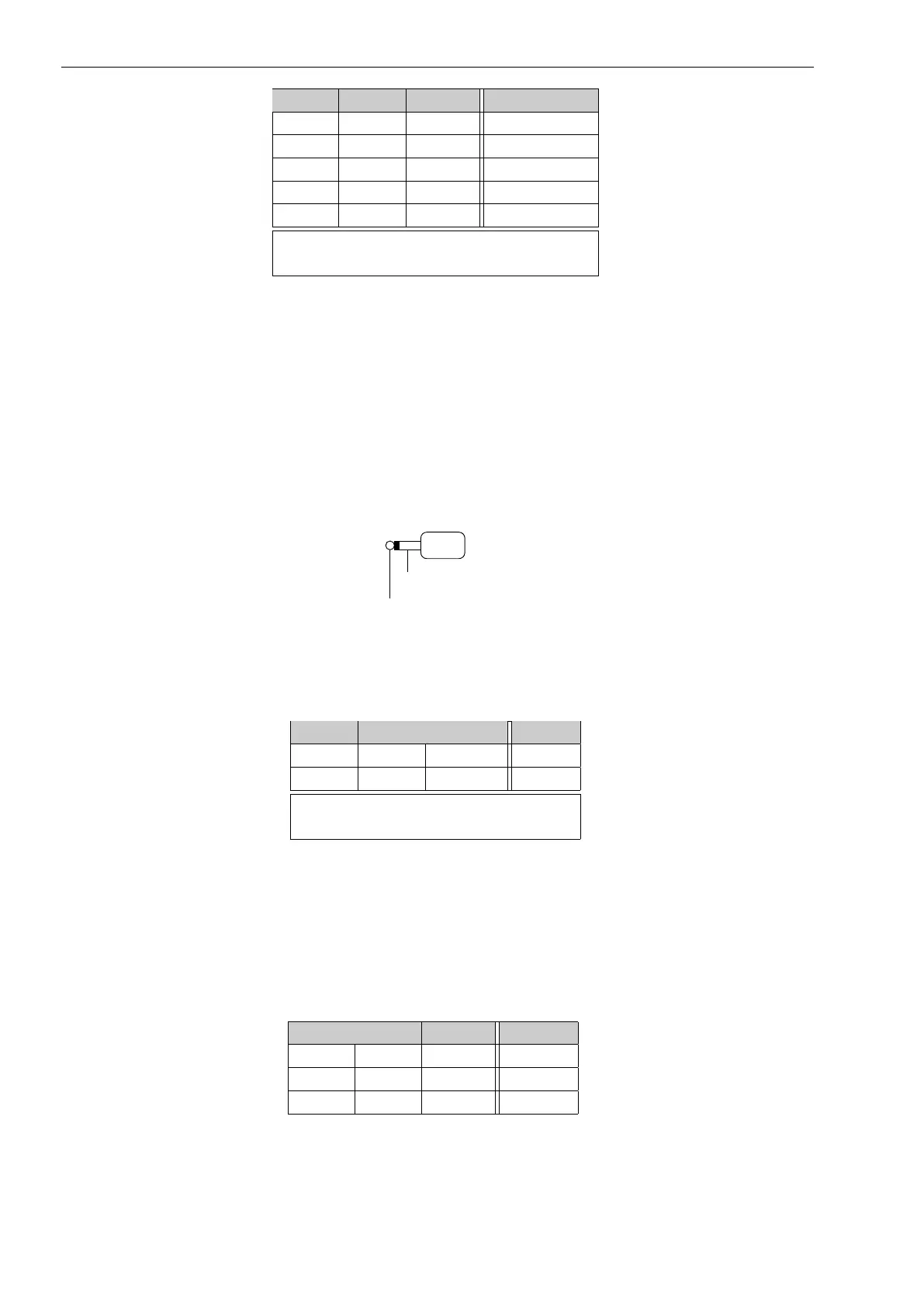

3. Installation
Signal PTC Farbe KENWOOD
TxD Pin 3 Gelb Pin 3
RxD Pin 8 Rot Pin 2
CTS Pin 4 Grün Pin 8
RTS Pin 2 Weiß Pin 7
GND Pin 13 Orange Pin 5
Auch als fertiges Kabel erhältlich!
Siehe Abschnitt 5 auf Seite 24
Tabelle 13: KENWOOD V24
3.6.2 Verbindung PTC – ICOM
Praktisch alle größeren ICOM-Funkgeräte besitzen zur Fernsteuerung eine 3,5 mm Klinkenbuchse.
Über die einzige Signalleitung wird bidirektional gearbeitet, so daß Daten gesendet und empfangen
werden können. Da die verschiedenen Gerätetypen durch unterschiedliche Adressen angesprochen
werden können, ist es möglich, mehrere Funkgeräte an die Steuerleitung anzuschließen. Näheres dazu
erfahren Sie aus der entsprechenden Literatur von ICOM.
Abbildung 5: ICOM-Stecker
Signal PTC Farbe ICOM
ICOM Pin 6 Schwarz Innen
GND Pin 13 Orange Außen
Auch als fertiges Kabel erhältlich!
Siehe Abschnitt 5 auf Seite 24
Tabelle 14: ICOM
3.6.3 Verbindung PTC – YAESU
Viele YAESU-Funkgeräte wie der FT890 oder FT990 besitzen zur Transceiversteuerung eine 6-polige
DIN-Buchse.
Signal PTC Farbe YAESU
TxD Pin 9 Rosa Pin 3
RxD Pin 1 Lila Pin 2
GND Pin 13 Orange Pin 1
Tabelle 15: YAESU FT 890/990
Ältere YAESU-Funkgeräte wie der FT-757 besitzen nur einen seriellen Eingang. Damit kann der PTC
die Frequenz einstellen, aber nicht zurücklesen.
16
