4 Montaggio
Praticare un foro quadrato 92x92 mm nel pannello di installazione.

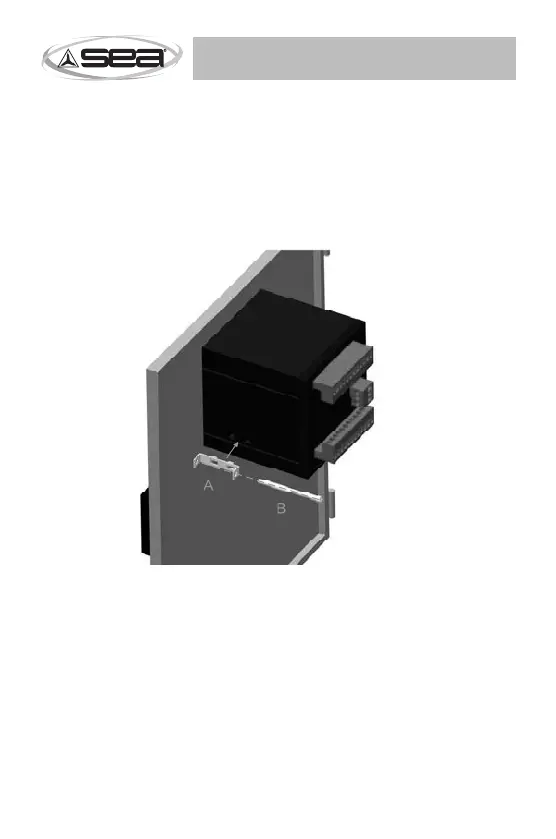

Posizionare la centralina e fissarla con i supporti a corredo come da figura
seguente. Inserire i supporti filettati in entrambi i lati della centralina (A) nelle
apposite fessure e fissare il perno filettato al pannello frontale (B).
5 Collegamenti elettrici
Tutti i relè sono a contatto di scambio. Possono essere utilizzati in apertura o
chiusura in funzione della logica dell’impianto.
Vedere schema di collegamento per CCT440, CCT441 e CCT442 alla fine di
questo manuale.
