Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
®

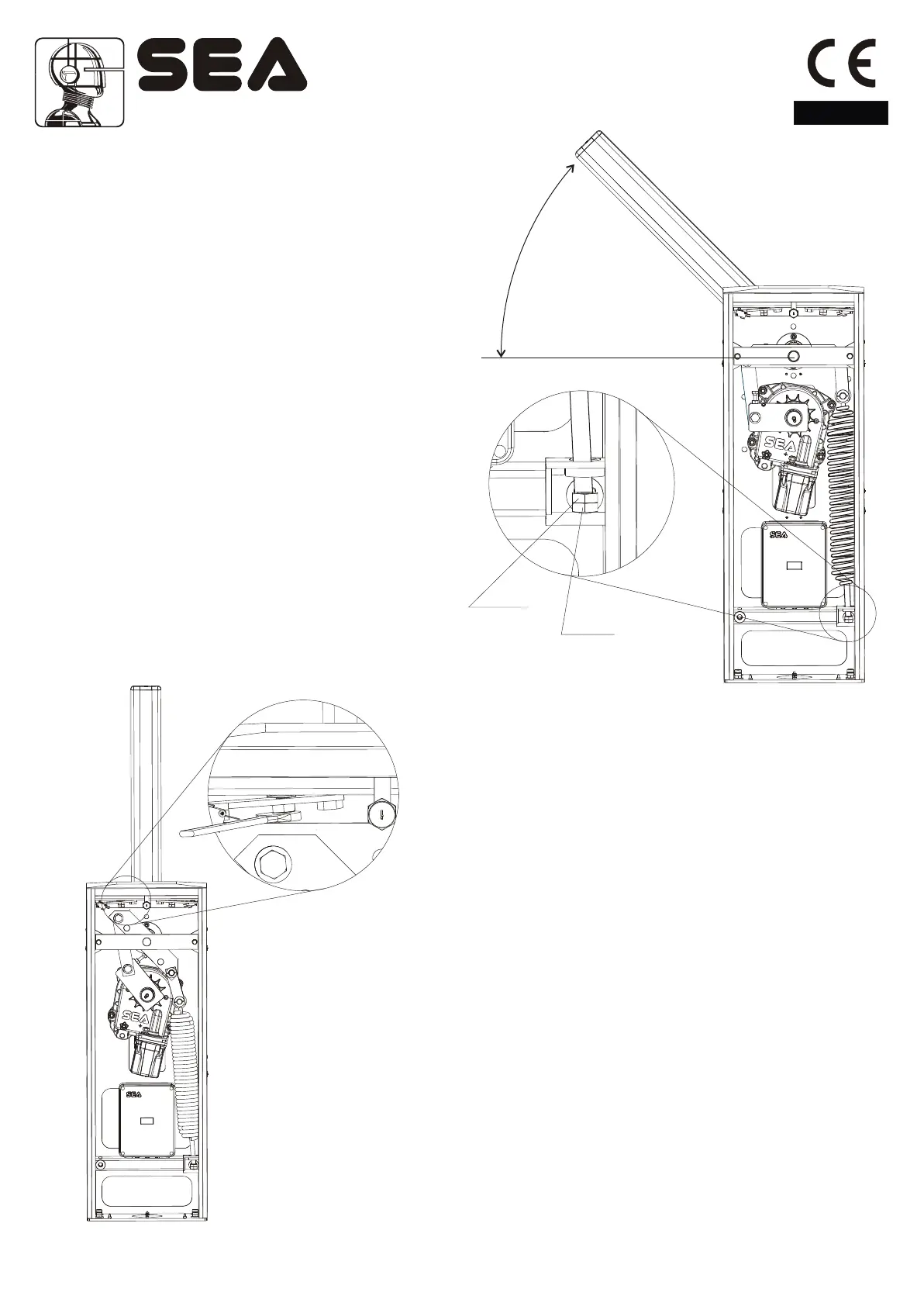

Fig. 13
54
°
54
°
7) Balanceado del mástil
- Desbloquear e por medio del tornillo de
desbloqueo, así que el mástil está libre de abrirse y
cerrarse manualmente.
-
- Destornillar o atornillar la tuerca tensora de muelle hasta
que el muelle alcanza el punto de equilibrio con el mástil
inclinado a 45° (Fig. 13).
- Después que se obtiene el equilibrio, fijar la tuerca tensora
de muelle con la contratuerca y fijar de nuevo e
8) Alimentación de la barrera
En este momento se puede alimentar la barrera, con
corriente de 220V - 50/60 Hz. Para mayores detalles
consultar el párrafo Conexión de los conectores
(Par. 12).
l motorreductor
Posicionar el mástil a 45° y efectuar el equilibrado con los
dados de Fig.13.
Un corecto equilibrado del mástil se logra con el mástil
parado y posicionado a 45° con actuador desbloqueado.
l
motorreductor.
38
9) Nivelaciòn del mástil
Importante: esta operación tendrá que ser efectuada sólo si el
mástil, terminada su carrera, no se queda perfectamente
horizontal (en cierre) o vertical (en abertura).
- Desbloquear e por medio del apropiado tornillo de
desbloqueo en modo de que el mástil es libre de abrirse y
cerrarse manualmente.
- Desbloquear los tornillos del final de carrera destornillando las
tuercas de ajuste apretadas sobre el final de carrera (Fig. 14).
- Destornillar o atornillar los tornillos de final para fijar el mástil
en posición vertical en la abertura, y en posición perfectamente
horizontal en el cierre (Fig. 14).
- Después haber efectuado la nivelación, fijar los tornillos de
final de carrera apretando las tuercas de ajuste sobre final de
carrera y volver a fijar e
l actuador
l actuador.
Fig.14
Español
Tuerca tensora
de muelle
Contratuerca
para ajuste
Rev. 00 - 04/201067411035
