10) Instalacion tipica

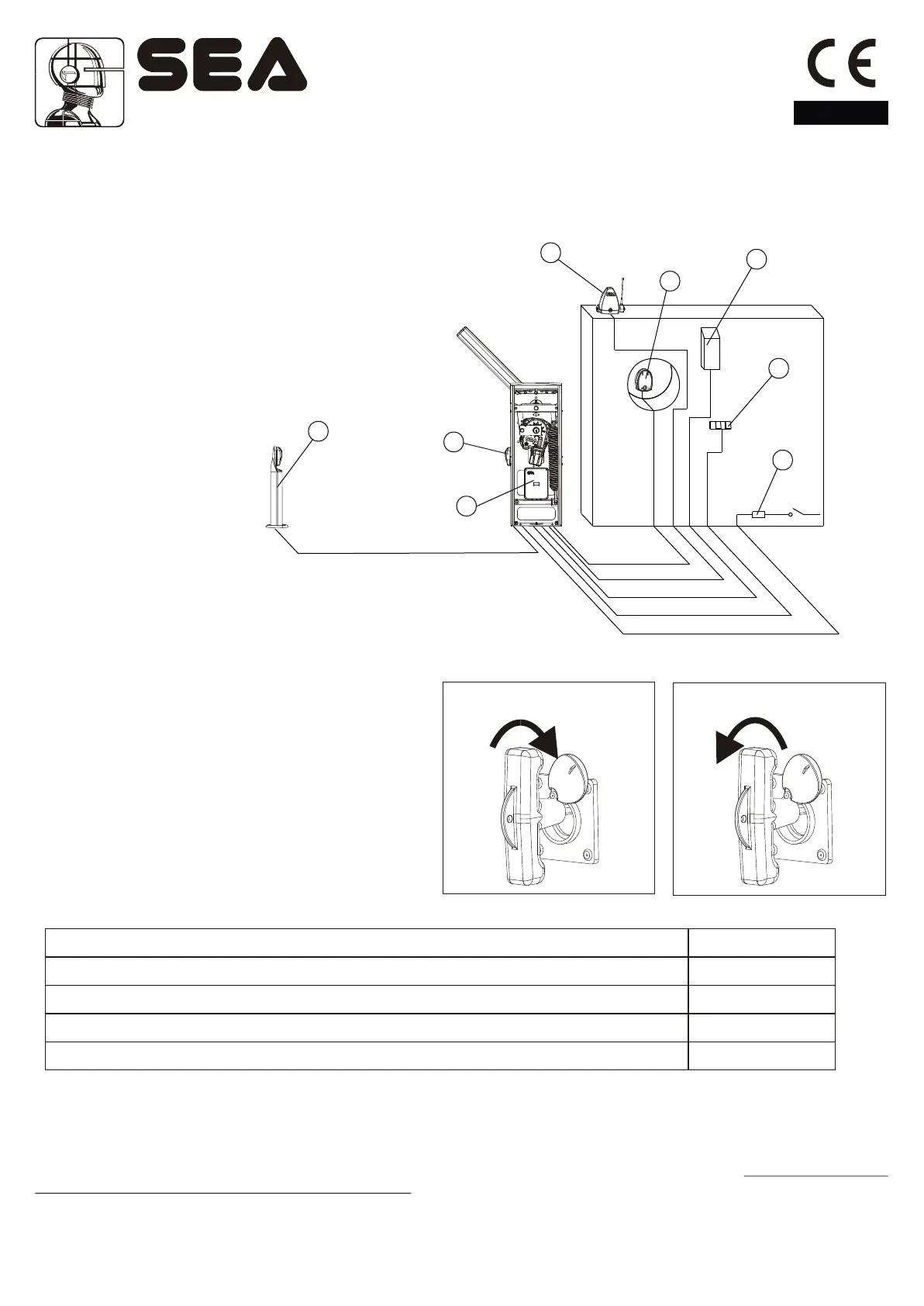

En la ilustración 15 ha sido representado en modo sintético la instalación eléctrica que tienen que construir alrededor de la
barrera. Los dos números que están en correspondencia de los cables eléctricos indican respectivamente la cantidad de los
cables y la sección de los mismos.
Leyenda:
1) Tarjeta electrónica
2) Fotocélula receptora
3) Fotocélula transmisora
4) Pulsante a llave
5) Receptor radio
6) Relampagueador
7) Cuadro de mandos
8) Interruptor diferencial
Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
®
Fig.15
11
22
33
44
55
66
77
88
2x1
2x1
2x1
4x1
3x1,5
3x1
Fig.16 Fig.17
11) Sistema de desbloqueo
Para desbloquear el operador:
Para bloquear otra vez:
- Girar el portillo y insertar la llave
- Girar en sentido horario hasta el desbloqueo del actuador
- Girar la llave en sentido antiorario hasta el golpe
- Mover manualmente la barrra hasta el entrane de la
misma.
-Cerar el portillo.
MANUTENCIÒN PERIODICA
Todas las operaciones arriba descritas, deben ser ejecutadas exclusivamente por un instalador autorizado
Verificar funcionalidad del desbloqueo
Anual
Lubricar todas las partes en movimento
Anual
Verificar la eficiencia del resorte (balanceo)
Anual
Controlar los tornillos de fijación asta, balaníin y del cajón
Anual
Verificar la integridad de los cables de conexión
Anual
Para desbloquear Para bloquear de
nuevo
Español
PRUEBA INICIAL Y PUESTA EN SERVICIO
Despues de haber completado las operaciones necesarias, para una correcta instalacion del producto STORM, descritas en el
presente manual y haber evaluado todos lo riesgos residuos que puedan surgir en cualquier instalacion, es necesario probar
el automatismo para garantizar la maxima seguridad y en particular garantizar el respeto por cuanto previsto en las leyes y
de las normas del sector. En particular la prueba debe ser efectuada siguiendo la norma EN12445 que establece los metodos
de prueba para la verificacion de los automatismos para cancelas en el respeto de los limites impuestos por la norma EN
12453.
