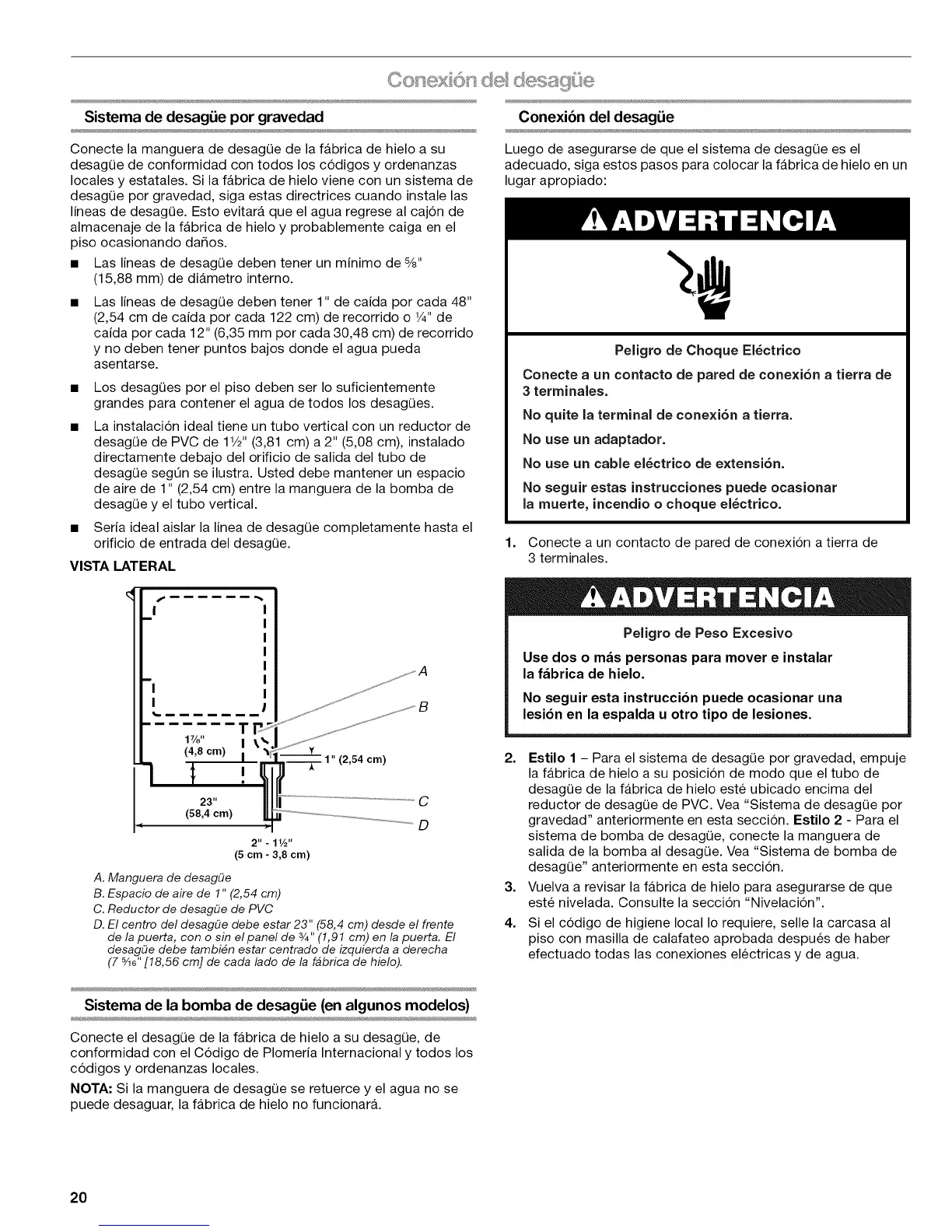

Sistema de desagLie por gravedad
Conecte la manguera de desagQe de la fabrica de hielo a su
desagQe de conformidad con todos los codigos y ordenanzas
locales y estatales. Si la fabrica de hielo viene con un sistema de
desagQe por gravedad, siga estas directrices cuando instale las
lineas de desagQe. Esto evitara que el agua regrese al cajon de
almacenaje de la fabrica de hielo y probablemente caiga en el
piso ocasionando da_os.
• Las lineas de desagQe deben tener un minimo de 5/8"
(15,88 mm) de diametro interno.
• Las lineas de desagQe deben tener 1" de caida por cada 48'
(2,54 cm de caida por cada 122 cm) de recorrido o 1/4"de
caida por cada 12" (6,35 mm por cada 30,48 cm) de recorrido
y no deben tener puntos bajos donde el agua pueda
asentarse.
• Los desagQes por el piso deben ser Io suficientemente
grandes para contener el agua de todos los desagQes.
• La instalacion ideal tiene un tubo vertical con un reductor de
desagQe de PVC de 11/2"(3,81 cm) a 2" (5,08 cm), instalado
directamente debajo del orificio de salida del tubo de
desagQe segOn se ilustra. Usted debe mantener un espacio
de aire de 1" (2,54 cm) entre la manguera de la bomba de
desagQe y el tubo vertical.
• Seria ideal aislar la linea de desagQe completamente hasta el
orificio de entrada del desagQe.
VISTA LATERAL
Conexi6n del desagLie
Luego de asegurarse de que el sistema de desagQe es el
adecuado, siga estos pasos para colocar la fabrica de hielo en un
lugar apropiado:
1=
Peligro de Choque EI6ctrico
Conecte a un contacto de pared de conexi6n a tierra de
3 terminales.
No quite la terminal de conexi6n a tierra.
No use un adaptador.
No use un cable el_ctrico de extensi6n.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque el6ctrico.
Conecte a un contacto de pared de conexion a tierra de
3 terminales.
!
<
I
I
T
17/8''
(4,8 cm)
I
23"
(58,4 cm)
2,,.11/2"
(5 cm - 3,8 cm)
B
(2,54 cm)
u
D
A. Manguera de desag(_e
B. Espacio de aire de 1" (2,54 cm)
C. Reductor de desag(_e de PVC
D. El centro del desag(_e debe estar 23" (58,4 cm) desde el frente
de la puerta, con o sin el panel de 3/4"(1,91 cm) en la puerta. El
desag(_e debe tambi_n estar centrado de izquierda a derecha
(75/_6"[18,56 cm] de cada lado de la f#brica de hielo).
Peligro de Peso Excesivo
Use dos o mas personas para mover e instalar
la fabrica de hielo.
No seguir esta instruccibn puede ocasionar una
lesi6n en la espalda u otro tipo de lesiones.
2. Estilo 1 - Para el sistema de desagQe por gravedad, empuje
la fabrica de hielo a su posicion de modo que el tubo de
desagQe de la fabrica de hielo este ubicado encima del
reductor de desagQe de PVC. Vea "Sistema de desagQe por
gravedad" anteriormente en esta seccion. Estilo 2 - Para el
sistema de bomba de desagQe, conecte la manguera de
salida de la bomba al desagQe. Vea "Sistema de bomba de
desagQe" anteriormente en esta seccion.
3. Vuelva a revisar la fabrica de hielo para asegurarse de que
este nivelada. Consulte la seccion "Nivelacion".
4. Si el codigo de higiene local Io requiere, selle la carcasa al
piso con masilla de calafateo aprobada despu6s de haber
efectuado todas las conexiones electricas y de agua.
Sistema de la bomba de desagLie (en algunos modelos)
Conecte el desagQe de la fabrica de hielo a su desagQe, de
conformidad con el Codigo de Plomeria Internacional y todos los
codigos y ordenanzas locales.
NOTA: Si la manguera de desagQe se retuerce y el agua no se
puede desaguar, la fabrica de hielo no funcionar&
20
