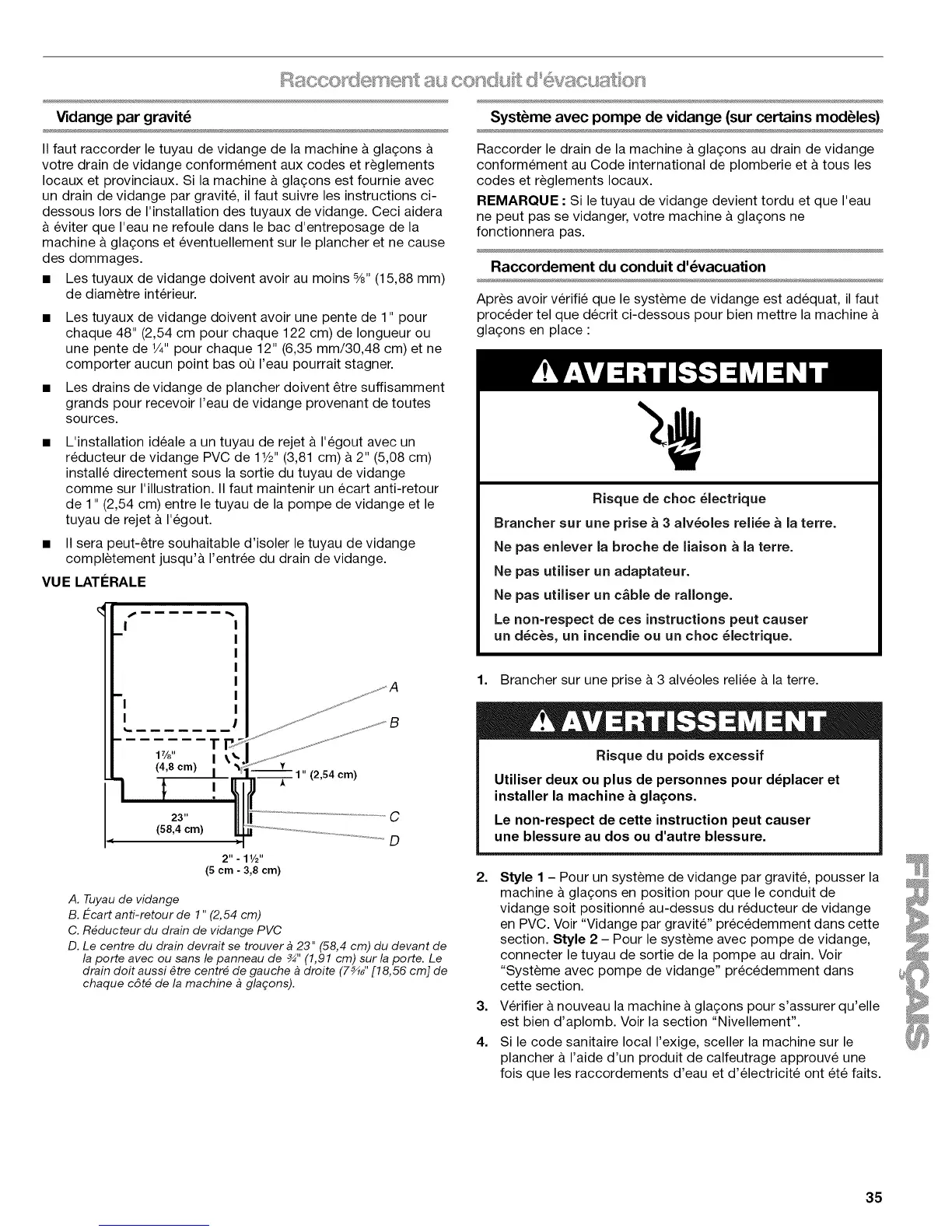

Vidange par gravit_
II faut raccorder le tuyau de vidange de la machine & gla£;ons
votre drain de vidange conformement aux codes et r_glements
Iocaux et provinciaux. Si la machine & gla£;ons est fournie avec
un drain de vidange par gravite, il faut suivre les instructions ci-
dessous Iors de I'installation des tuyaux de vidange. Ceci aidera
& eviter que I'eau ne refoule dans le bac d'entreposage de la
machine a gla(;ons et eventuellement sur le plancher et ne cause
des dommages.
• Les tuyaux de vidange doivent avoir au moins 5/8"(15,88 mm)
de diam_tre interieur.
• Les tuyaux de vidange doivent avoir une pente de 1" pour
chaque 48" (2,54 cm pour chaque 122 cm) de Iongueur ou
une pente de V4" pour chaque 12" (6,35 mm/30,48 cm) et ne
comporter aucun point bas oQ I'eau pourrait stagner.
• Les drains de vidange de plancher doivent _tre suffisamment
grands pour recevoir I'eau de vidange provenant de toutes
sources.
• L'installation ideale a un tuyau de rejet & I'egout avec un
reducteur de vidange PVC de 1_/2"(3,81 cm) & 2" (5,08 cm)
installe directement sous la sortie du tuyau de vidange
comme sur I'illustration. II faut maintenir un ecart anti-retour
de 1" (2,54 cm) entre le tuyau de la pompe de vidange et le
tuyau de rejet & I'egout.
• II sera peut-_tre souhaitable d'isoler le tuyau de vidange
completement jusqu'& I'entree du drain de vidange.
rUE LATleRALE
I
I
I i
17/8"
(4,8 cm)
_ 1" (2,54 cm)
I
23" C
(58,4cm)
D
2" - 1V_"
(5 cm - 3,8 cm)
A. Tuyau de vidange
B. E-cart anti-retour de 1" (2,54 cm)
C. R_ducteur du drain de vidange PVC
D. Le centre du drain devrait se trouver _ 23" (58,4 cm) du devant de
la porte avec ou sans le panneau de ¾" (1,91 cm) sur la porte. Le
drain dolt aussi _tre centr_ de gauche _ droite (7 _" [18,56 cm] de
chaque c6t_ de la machine _ glagons).
Syst_me avec pompe de vidange (sur certains modules)
Raccorder le drain de la machine a gla£;ons au drain de vidange
conformement au Code international de plomberie et & tousles
codes et reglements Iocaux.
REMARQUE : Si le tuyau de vidange devient tordu et que I'eau
ne peut passe vidanger, votre machine & gla£;ons ne
fonctionnera pas.
Raccordement du conduit d'_vacuation
Apr_s avoir verifie que le systeme de vidange est adequat, il faut
proceder tel que decrit ci-dessous pour bien mettre la machine
gla£;ons en place •
Risque de choc _lectrique
Brancher sur une prise a 3 alv_oles reli_e a la terre.
Ne pas enlever la broche de liaison a la terre.
Ne pas uti_iser un adaptateur.
Ne pas utiliser un c&ble de rallonge.
Le non=respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.
1. Brancher sur une prise & 3 alveoles reliee & la terre.
Risque du poids excessif
Utiliser deux ou plus de personnes pour d_placer et
installer la machine a gla£ons.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
2. Style 1 - Pour un systeme de vidange par gravite, pousser la
machine & gla£;ons en position pour que le conduit de
vidange soit positionne au-dessus du reducteur de vidange
en PVC. Voir "Vidange par gravite" precedemment dans cette
section. Style 2 - Pour le systeme avec pompe de vidange,
connecter le tuyau de sortie de la pompe au drain. Voir
"Systeme avec pompe de vidange" precedemment dans
cette section.
3. Verifier & nouveau la machine & gla£_ons pour s'assurer qu'elle
est bien d'aplomb. Voir la section "Nivellement".
4. Si le code sanitaire local I'exige, sceller la machine sur le
plancher & I'aide d'un produit de calfeutrage approuve une
fois que les raccordements d'eau et d'electricite ont ete faits.
35
