12 Rev. 3.0 13/06/16
Centrale Électronique LRX 2247
Centrale électronique pour l'automatisation simultanée de 2
moteurs des volets et des stores roulants dans le même rou-
leau d'entraînement et séparément. La centrale est actionnable
par le boîtier de commande et radiocommandé pour la com-
mande individuelle et centralisée; elle dispose d'entrées pour
un Capteur Vent, Soleil et Pluie câblés, qui peut communiquer
en outre avec les Capteurs Sans Fil Vent, Soleil et Pluie.
- Mod. LG 2247: Sans Récepteur Radio
- Mod. LRS 2247: 433,92 MHz
- Mod. LRS2247 SET: “Narrow Band” 433,92 MHz
- Mod. LRH 2247: “Narrow Band” 868,3 MHz
C ARACTERISTIQUES T ECHNIQUES
- Alimentation: 230V~ 50/60Hz 1250W max.
- Sortie moteurs: 2 x 230V~ 600W Max.
- Température d'exercice: -10 ÷ 55°C
- Récepteur radio: voir modèle
- Radiocommandes compatibles: 12-18 Bit - Rolling Code
- Quantité de Radiocommandes mémorisables: 7 Max.
- Quantité de Capteurs sans fil mémorisables: 1 Max.
- Dimensions de l'emballage: 110 x 121 x 47 mm.
- Boîtier: ABS UL94V-0 (IP54)

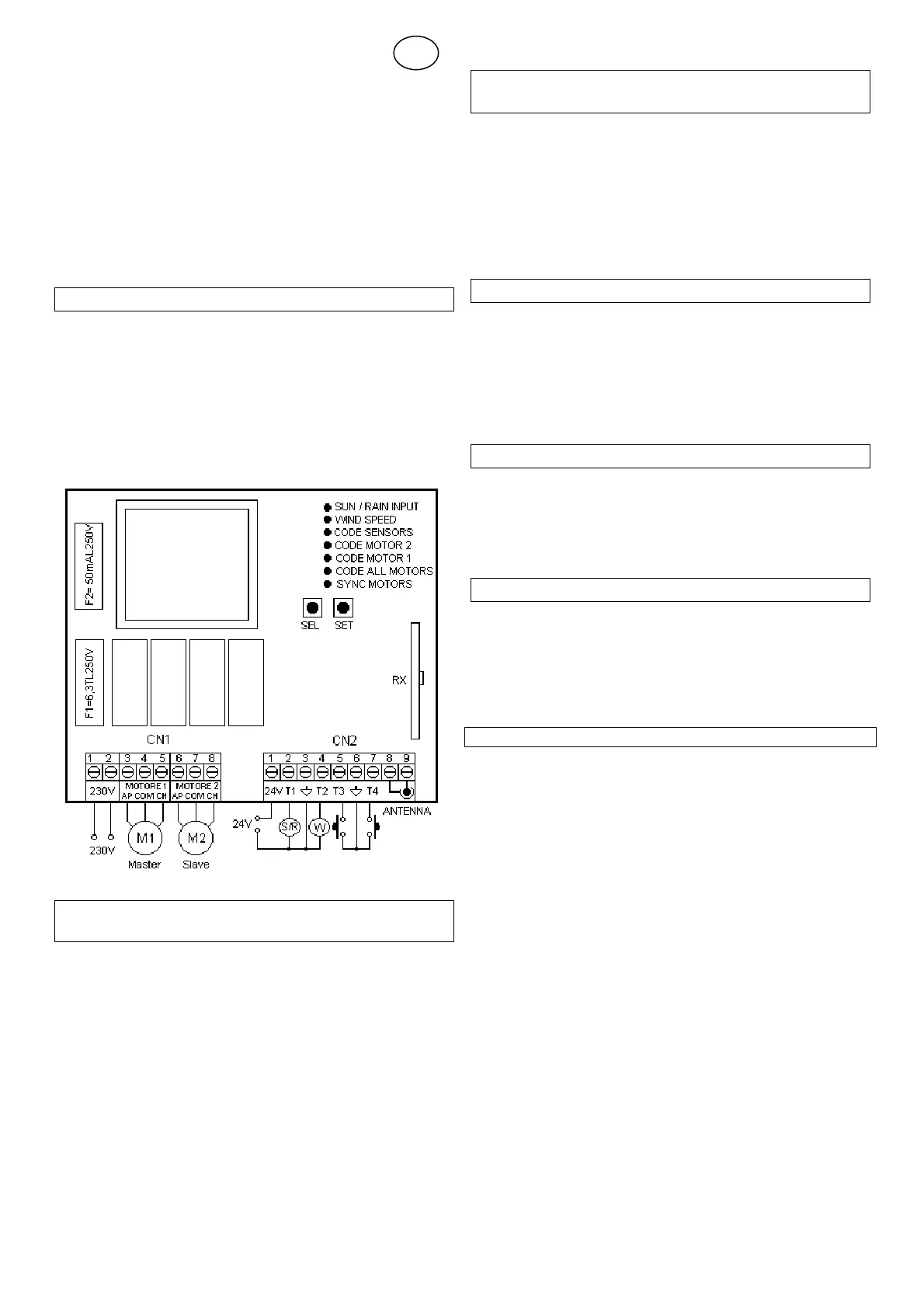

B RANCHEMENTS DE LA B ARRETTE DE
RACCORDEMENT CN1
17: Entrée ligne 230V~ (Phase).
18: Entrée ligne 230V~ (Neutre).
19: Sortie Moteur 1 (Master) Montée.
20: Sortie Moteur 1 (Master) Commun.
21: Sortie Moteur 1 (Master) Descente.
22: Sortie Moteur 2 (Slave) Montée.
23: Sortie Moteur 2 (Slave) Commun.
24: Sortie Moteur 2 (Slave) Descente.
B RANCHEMENTS DE LA B ARRETTE DE
RACCORDEMENT CN1
19: Sortie Alimentation Capteur Soleil 24 Vac.
20: Entrée T1 Capteur Soleil et Pluie.
21: Entrée commune GND Signal.
22: Entrée T2 Anémomètre (Capteur Vent).
23: Entrée T3 bouton Montée (NA).
24: Entrée commune GND Signal.
25: Entrée T4 bouton Descente (NA).
26: Entrée masse antenne.
27: Entrée pôle chaud antenne.
S YNCHRONISATION DE 2 M OTEURS S TANDARDS
La centrale permet la synchronisation de 2 Moteurs Standards
identiques et montés sur le même rouleau d'entraînement. Le
Moteur 1 est défini comme Master (Moteur sur lequel doivent
être réglées les butées Mécaniques de Montée et de Descente)
et le Moteur 2 est appelé Slave (Moteur sur lequel les butées
ne doivent pas être réglées). De cette manière, lorsque la bu-
tée de Montée ou de Descente est configurée sur le Moteur 1,
la centrale effectue l'arrêt immédiat même du Moteur 2.1
M INUTEUR M OTEUR A UTOMATIQUE
La centrale est fournie par le fabricant avec la fonction de Minu-
teur Automatique du Moteur, ainsi la centrale coupe l'alimenta-
tion aux moteurs après 1 sec à partir de l'atteinte de la butée
dans le moteur ou de l'arrêt des moteurs du à la surchauffe. De
plus, l'alimentation des moteurs est coupée après 4 minutes de
fonctionnement.
C ONDITION I NITIALE DE F ONCTIONNEMENT
Dans la configuration d'usine, la centrale est faite pour contrô-
ler 2 Moteurs Standards Synchronisés entre eux, avec la pos-
sibilité de raccorder une entrée Capteur Soleil ou Pluie (si sé-
lectionné) câblé T1, une entrée Capteur Vent câblée T2 et deux
boutons de commande différents T3 (Montée), T4 (Descente).
En outre, il est possible de commander la centrale par une ou
plusieurs radiocommandes si adéquatement programmés.
CARACTÉRISTIQUES DE FONCTIONNEMENT:
Fonctionnement entrée T1 (Capteur Soleil ou Pluie):
En reliant à l'entrée T1 à basse tension un Capteur Soleil, la
centrale électronique commandera la Descente du rideau après
10 minutes de luminosité supérieure au seuil sélectionné sur le
Capteur Soleil et affiché par l'allumage du LED SUN. Par la
suite, elle commandera la Montée du rideau après 10 minutes
de luminosité inférieure au seuil sélectionné.
Si sélectionné par le menu principal Led SUN/RAIN INPUT ON,
il est possible de brancher à la place du Capteur Soleil un Cap-
teur Pluie, la centrale électronique commandera alors la Des-
cente du rideau à peine la partie sensible du Capteur de Pluie
sera mouillée par l'eau.
Fonctionnement entrée T2 Anémomètre (Capteur Vent):
En branchant à l'entrée T2 à basse tension un Capteur Vent, la
centrale électronique commandera la Montée du rideau chaque
fois que le vent dépasse le seuil d'intervention sélectionné par
le menu principal Led WIND SPEED.
Fonctionnement Entrées T3 – T4
(Boutons commande Montée – Descente):
En reliant les entrées T3 – T4 basse tension des boutons de
commande locale (normalement ouverts) pour actionner la fer-
meture, l’on obtiendra le fonctionnement suivant :
T3 commande la montée jusqu’à la fin du temps moteur. T4
commande la descente. En cas d’envoi d'une commande dans
le même sens de marche avant l'échéance du temps moteur, la
centrale procède à l'arrêt de la fermeture. Si la commande est
