Leg eerst het configuratieblad klaar waarop de volgorde van de verpak-
kingscolli voor de opbouw genoteerd staat.
Opbouw: Schuif een traverse op het knoopelement van de tafelpoot; be-
gin-/eindtraverse (1), tussentraversen (2). Draai een schroef van bovenaf
en van onderaf erin met de inbussleutel – draaimoment 15 Nm (3). Verbind
de andere traversen op dezelfde manier met de poten tot het tafelframe
van de moduultafel helemaal opgebouwd is (4). Toebehoren: Neem nu

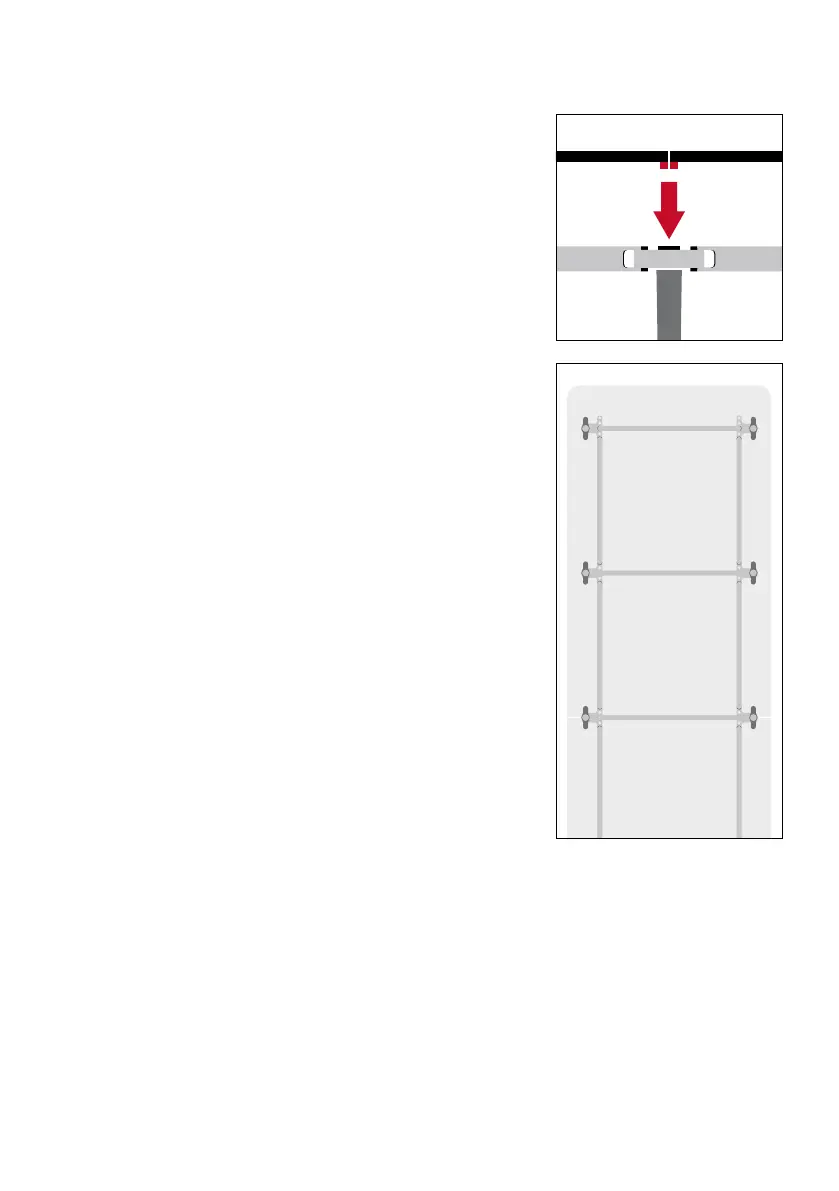

goed nota van de pagina’s 6/7. Leg dan de tafelbladen met de klembouten
conform configuratieblad op het tafelframe (5) en zet deze met een slag
van 90° aan de tafelpoot vast (6).
Per prima cosa preparare la scheda di configurazione sulla quale è
annotata la sequenza di montaggio delle unità di imballo.
Montaggio: inserire la traversa nel giunto della gamba del tavolo; traversa
iniziale/terminale (1), traverse intermedie (2). Avvitare una vite dall’alto
e una dal basso con l’ausilio della chiave esagonale – coppia 15 Nm (3).
Collegare le altre traverse alle gambe seguendo lo stesso procedimento
finché il telaio del tavolo del sistema modulare non risulta completamente
montato (4). Accessori: consultare le pagine 6/7. Posizionare quindi i
piani sul telaio (5) secondo la scheda di configurazione e fissarli alle gambe
del tavolo mediante i bulloni di fissaggio con una rotazione di 90° (6).
Tenga a mano la hoja de configuración, en la que se muestra la secuencia
de montaje de las piezas.
Montaje: Insertar un travesaño en la pieza de extremo de travesaño que
hay en la pata, travesaño inicial/final (1), travesaños intermedios (2).
Insertar y apretar un tornillo desde arriba y desde abajo con la llave Allen –
par de apriete: 15 Nm, (3) Conectar los demás travesaños con las patas de
la misma forma, hasta que la base de mesa de la instalación modular esté
completamente montada (4). Accesorios: Consultar ahora las páginas
6 y 7. Colocar a continuación los tableros con su perno de bloqueo según
la hoja de configuración sobre la base (5) trabándolo en la pata mediante
un giro de 90° (6).
5
6
5
