19
Montage
1
.

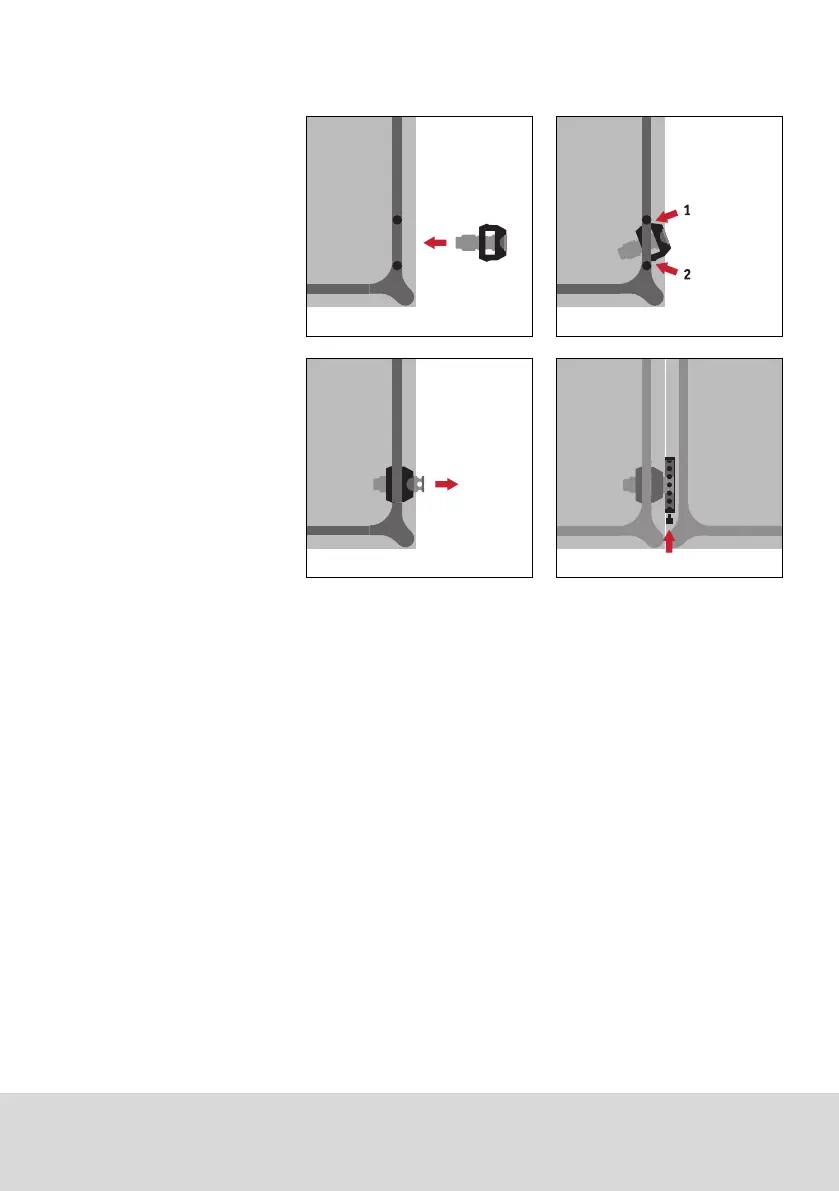

Introduire l'élément d'assem-
blage en position transversale,
entre la traverse métallique et
le plateau de table (juste dans
l'interstice situé près du pied) (A)
2. Placer l'encoche latérale de
l'élément d'assemblage sur la
suspension de la traverse, puis
l'enclencher de l'autre côté
jusqu'au déclic. Blocage (B)
3. Sortir entièrement la tige métal-
lique en tirant sur la languette.
L'élément d'assemblage est en
place (C)
4. Aligner les tables individuelles
et accrocher le plateau intermé-
diaire sur les quatre éléments
d'assemblage
5. Engager à fond le verrou des
dispositifs de blocage (sur les
plateaux intermédiaires). Les
plateaux de tables sont fixés
les uns aux autres (D)
Démontage
1. Retirer le verrou du dispositif
de blocage fixé sur les plateaux
intermédiaires
2. Libérer le plateau intermédiaire
des quatre éléments d'assem-
blage
3. Rentrer la tige métallique sur
les éléments d'assemblage
5. Adjonction des plateaux intermédiaires
AB
CD
