31
Montaggio
1
.

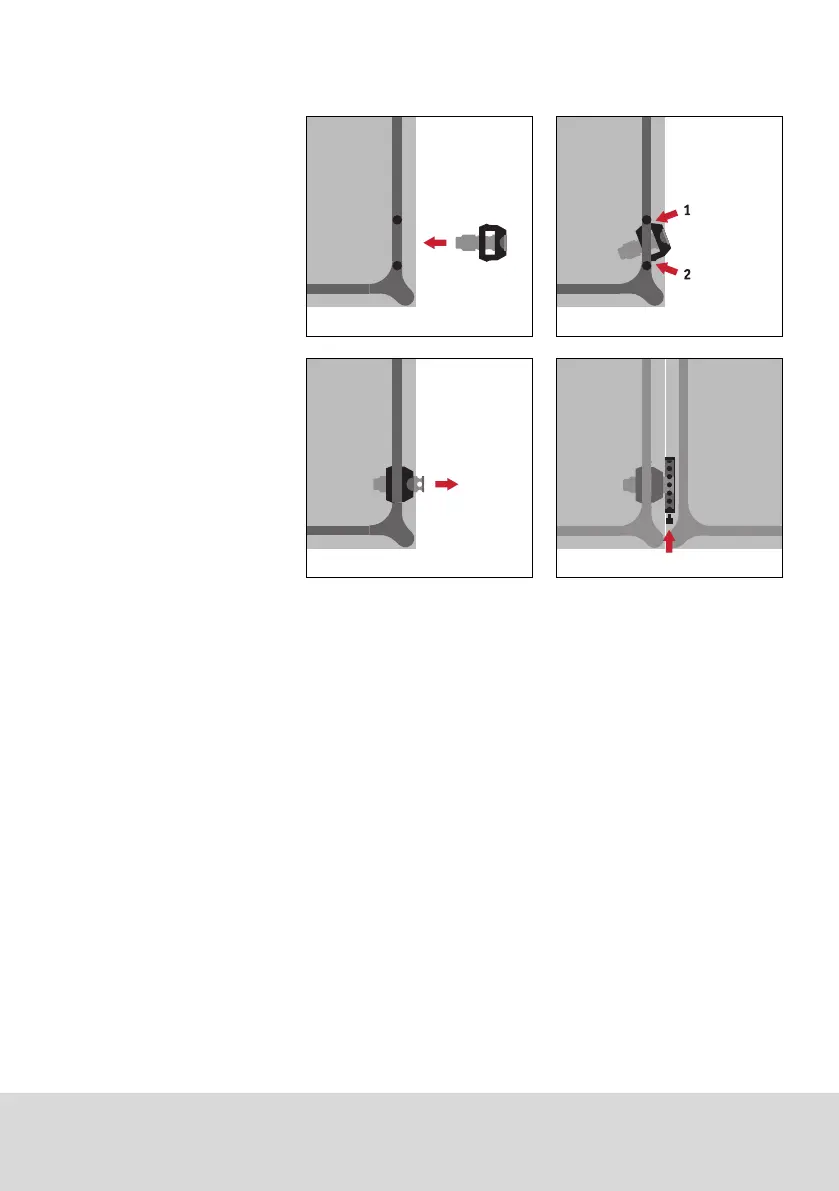

Infilare tra il telaio e il piano
del tavolo il lato sottile dell'ele-
mento di raccordo (direttamente
nell'intercapedine accanto alla
gamba del tavolo) (A)
2. Inserire l'incavo laterale dell'
elemento di raccordo ad un lato
dell'aggancio del telaio, quindi
procedere con l'altro lato finché
non scatta percettibilmente in
sede (B)
3. Dall'incavo di presa estrarre
completamente la linguetta in
metallo; l'elemento di raccordo
è perfettamente montato (C)
4. Allineare i tavoli singoli ed
agganciare il piano intermedio
ai quattro elementi di raccordo
5. Inserire fino in battuta le barre
d'arresto (sul piano intermedio);
i piani dei tavoli sono salda-
mente collegati (D)
Smontaggio
1. Estrarre completamente le barre
d'arresto (sul piano intermedio)
2. Sfilare il piano intermedio dai
quattro elementi di raccordo
3. Spingere all'interno la linguetta
in metallo degli elementi di rac-
cordo
5. Inserimento di piani intermedi
AB
CD
