Seg DP 800 User Manual

8

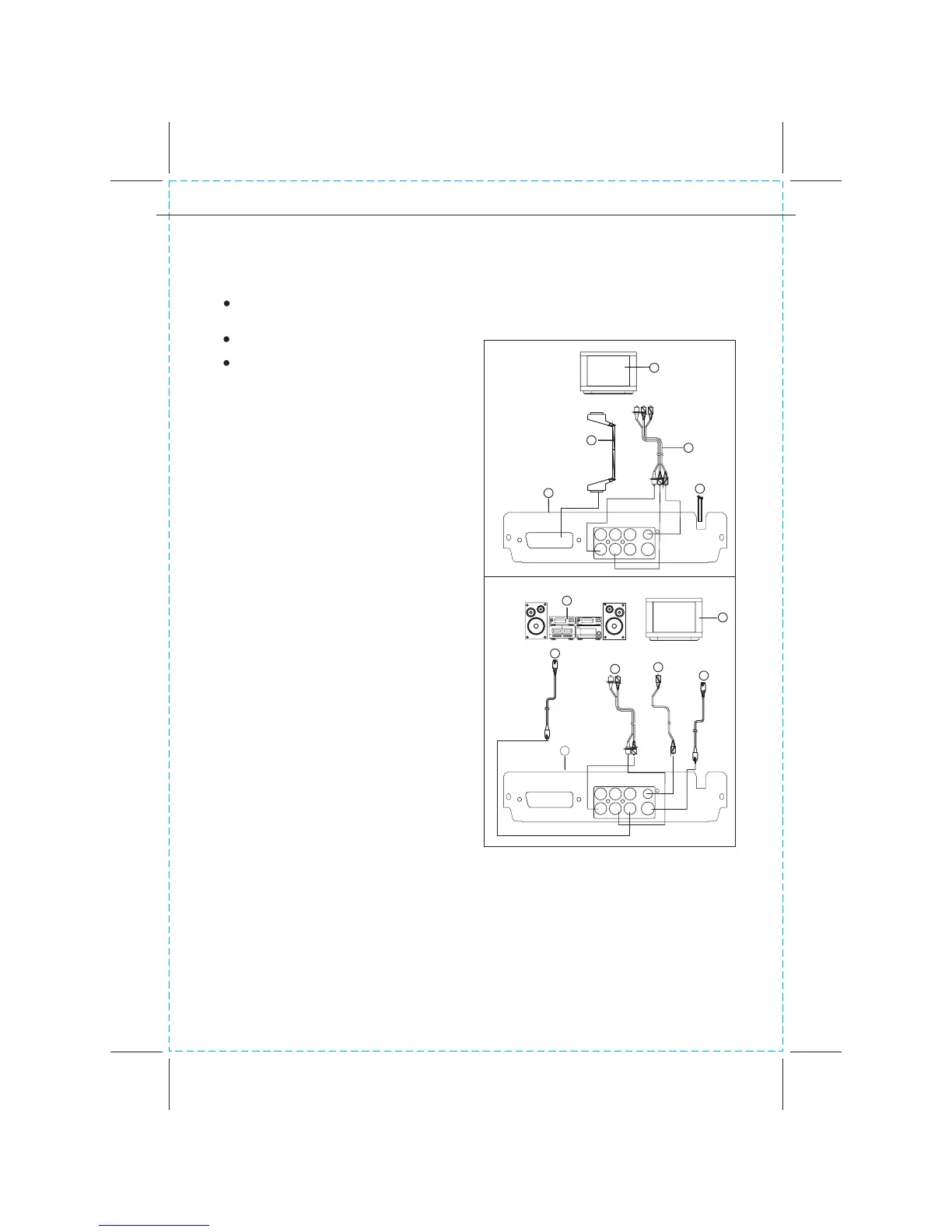

COLLEGAMENTI BASE
1
A
1
2
B
2
5
4
3
7
4
3
5
SCART OUT
ML MR COAXIAL S-VIDEO
Y Pb/Cb Pr/Cr
VIDEO
SCART OUT
ML MR COAXIAL S-VIDEO
Y Pb/Cb Pr/Cr
VIDEO
6
Assicurarsi che l'unità e gli altri apparecchi da
collegare siano spenti prima di procedere con
i collegamenti.
Leggere attentamente le istruzioni prima di
collegare altri apparecchi.
Assicurarsi di rispettare le corrispondenze dei
colori quando si collegano i cavi audio e
video. Il segnale video
composito è quello con minor qualità, una
qualità maggiore la offre il sistema S-Video,
ed ancora maggiore
l'RGB ed il
Component (qualora supportati dal
televisore).
1. TV
2. Lettore CD/DVD
3. Collegare il cavo audio/video all'uscita
audio/video sul lettore DVD, e collegare l'altra
estremità agli ingressi audio/video del
televisore.
4. Collegare il cavo Scart all'uscita Scart del
lettore DVD e l'altra estremità all'entrata Scart
del televisore.
A: Collegamento ad un televisore stereo
5. Collegare il cavo di alimentazione alla presa
di corrente.
B: Collegamento ad apparecchi audio
1. Lettore audio (opzionale)
2. Televisore (opzionale)
3. Lettori CD/DVD
Collegare il cavo video all'uscita video sul lettore
DVD, e collegare l'altra estremità all' ingresso
video del televisore.
Collegare il cavo audio all'uscita audio sul lettore
DVD, e collegare l'altra estremità all' ingresso
audio del televisore.
Collegare il cavo S-video all'uscita S-video sul
lettore DVD, e collegare l'altra estremità
all'ingresso S-video del televisore.
7.Collegare il cavo coassiale all'uscita audio sul
lettore DVD e collegare l'altra estremità al lettore
audio.
LETTORE DVD
