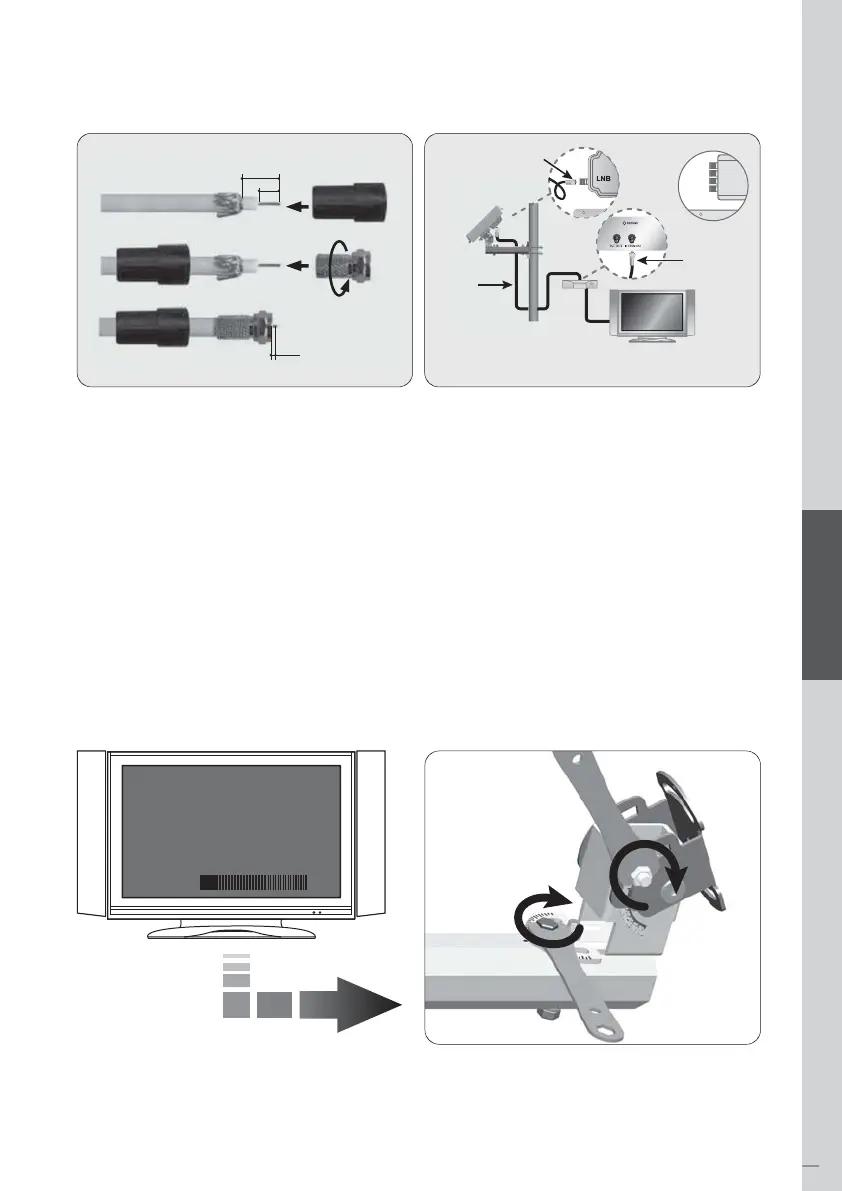

A) Come preparare il cavo?
È importante che il cavo coassiale non venga danneggiato o piegato durante
le procedure di installazione.
B) Come collegare il cavo all’antenna e al set top box ?
Lato antenna
Lato ricevitore
Cavo
15mm
RIVESTIMENTO CONNETTORE
CONNETTORE F
8mm
3mm
Menù Puntamento antenna
Signal: 0
Satelite : ASTRA 1
Transponder: 23
LNB: ON
Frequenza: 12640
Fase 5: Regolazione ne e ssaggio nale stae
Una volta completata la messa a punto per la ricezione del segnale, si prega di avvitare bulloni e dadi.
E' possibile vericare il livello e la qualità del segnale tramite il decoder direttamente sullo schermo del
televisore.
Il livello indica la potenza del segnale e il colore indica la qualità di ricezione del segnale del satellite scelto.
Durante la fase di regolazione dell'antenna (azimuth, elevazione) tali livelli variano in base ai movimenti
dell'antenna.
* La connessione richiesta per QUATTRO LNB.
