1. Poussez les languettes sur le côté du
porte-bobine et tirez pour l'enlever. (Fig. 14).
2. Installez le ressort, la rondelle et la bobine
rembobinée, en vous assurant que les ls
sont capturés dans les fentes de maintien
de la nouvelle bobine.
REMARQUE : Assurez-vous que les extrémités
des ls s’étendent sur environ 152 mm (6 po).
3. Installez la nouvelle bobine de sorte que les
extrémités des ls s'alignent avec les
œillets dans la tête de coupe puis insérez extrémités
des ls dans les œillets.
4. Tirez sur les ls sortant de la tête de coupe pour
libérer les cordes des fentes de
la bobine.
5. Installez le porte-bobine en appuyant sur les
languettes dans les fentes et en
poussant la bobine vers le bas jusqu'à ce que le
porte-bobine s'enclenche. (Fig. 14).
1. Retirez la bobine de la tête de coupe.
2. Retirez le l usé de la bobine. Utilisez un chiffon
propre pour nettoyer la surface de la tête de coupe.
3. Coupez une longueur de 15 pieds (4,5 m) du l de
coupe de 0,095 pouces (2,4 mm) de diamètre.
4. Pliez le l au milieu et insérez le coude dans la fente
de maintien de la bobine (schéma 15).
5. Enroulez le l uniformément et fermement autour de
la bobine (schéma 16).
6. Positionnez les ls dans les fentes de maintien de la
bobine (schéma 14).
7. Installez la bobine dans la tête de coupe. Référez-
vous au paragraphe "Remplacement de la bobine"
REMPLACEMENT DE LA BOBINE
REMPLACEMENT DU FIL DE COUPE
(BOBINE A AVANCEMENT)
ENTRETIEN
Pour éviter de graves blessures, arrêtez toujours le
moteur et laissez-le refroidir avant de nettoyer ou de
procéder à un entretien sur l'appareil. N'effectuez
jamais de nettoyage ou d'entretien lorsque l'appareil est
en marche. Débranchez le l de la bougie pour éviter
que l'appareil ne démarre accidentellement.
Portez des vêtements de protection et respectez toutes
les consignes de sécurité pour éviter des blessures
graves.
N'utilisez jamais de ls, chaînes ou câbles renforcés de
métal. Ceux-ci pourraient se détacher et devenir des
projectiles dangereux.
Utilisez le l de coupe uniquement de la façon décrite
dans les spécications. L'utilisation d'autres types de ls
de coupe pourraient provoquer une surchauffe ou une
panne de l'unité.
AVERTISSEMENT:
AVERTISSEMENT:
AVERTISSEMENT:

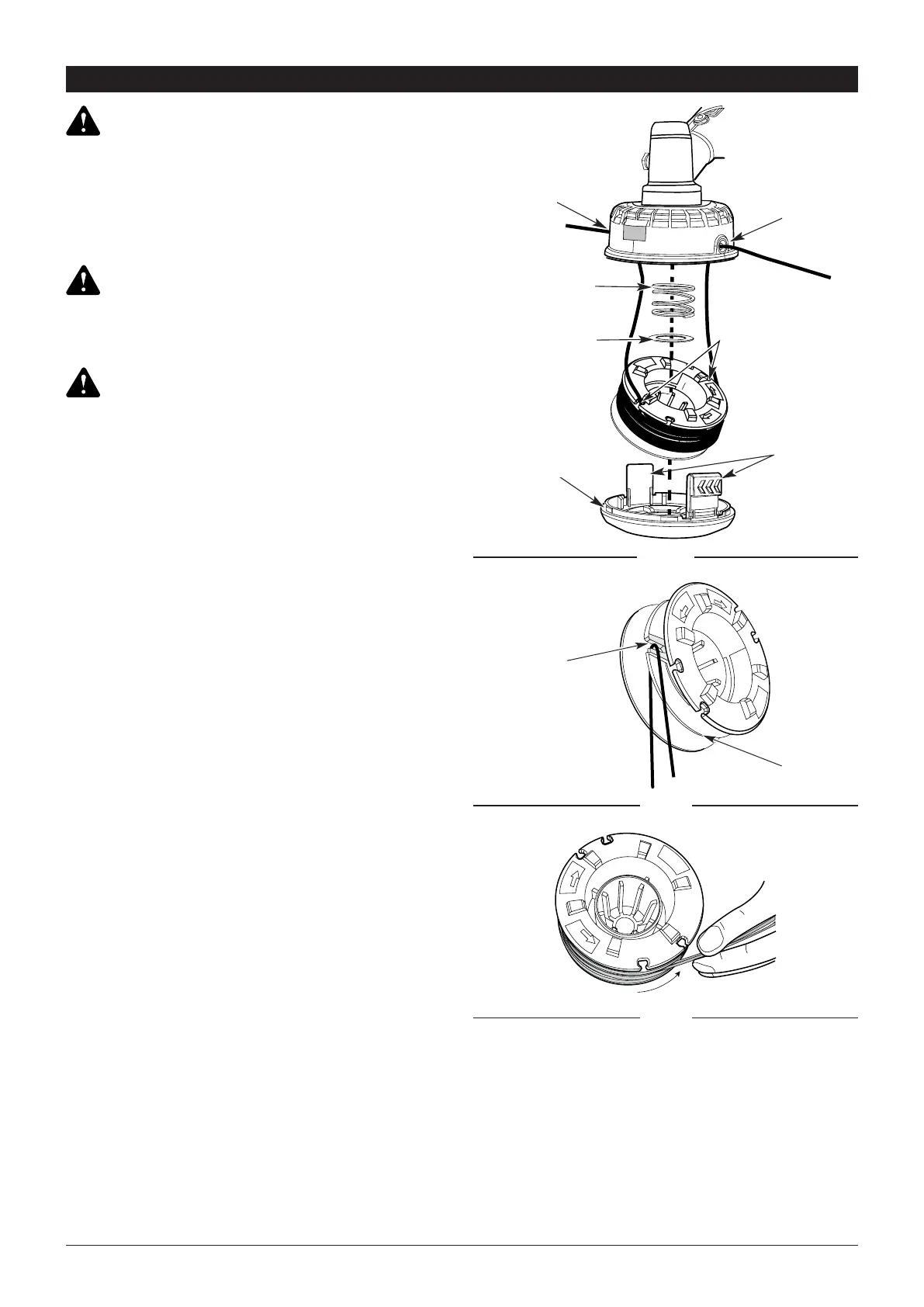

Fig. 14
Washer
Spring
Eyelet
Eyelet
Holding Slots
Tabs
Spool
Retainer
Holding Slot
Split Wall
Fig. 15
Fig. 16
Œillet
Ressort
Rondelle
Bobine
Dispositif
de maintien
Fente de
maintien
Paroi
fendue
Fentes de
maintien
Œillet
Languettes
