Deze handleiding is geldig voor de
volgende meters: 612 familie, 620
familie, 640 familie
Levering omvat:
• Watermeter
• Optionele toebehoren (indien
meebesteld)
Algemene instructie:
Alvorens de meter te installeren dient
deze handleiding gelezen te worden.
De watermeter is hermetisch afgesloten
en onderhoudsvrij.
De meter is ontworpen als huishoud-
drinkwatermeter. De meter moet worden
opgeslagen op een droge, koele plaats,
vrij van verontreiniging. Gelieve ervoor
te zorgen dat tijdens de installatie alle
hygiënische normen en aanbevelingen
worden nageleefd.
NB:
Deze montagehandleiding hoort bij de
volumewatermeter.
• De volumewatermeter met
elektronisch telwerk mag in alle
posities geplaatst worden, (zie
afbeelding , let wél op de positie
van het telwerk)
• Bij de volumewatermeter met het
mechanische rollentelwerk mag het
telwerk niet naar beneden worden
geplaatst (zie afbeelding , risico
op tandwielbeschadiging)
Omgevingscondities
• Medium temperatuur: 0,1 °C tot 50
°C
• Druktrap: MAP16
• Mechanische belasting: M2 (MID)
vaste installatie
1)
• Elektrische belasting: E2 (MID)
huishoudelijke toepassing
1)
• Omgevingstemperatuur: 5 °C
tot 70 °C
• De meter moet mechanisch
spanningsvrij gemonteerd worden
Houdt rekening met de aanwijzingen
in overeenstemming met:
• ISO 4064-5:2017
(installatievereisten)
• In navolging van DIN 1988-200
(TRWI planning en implementatie,
onderdelen, …)
Meters moet spanningsvrij geinstalleerd
worden zonder enige mechanische
spanning op de waterleiding. Hiervoor
adviseren wij de meter te installeren
met een metalen beugel met lengte
compenserende ttingen (De
schroefdraadaansluitingen voldoen aan
EN ISO 228- 1:2000 Klasse B).
In die gevallen waar de plaats van
installatie niet voorbereid is met deze
beugels, bevelen we permanent gebruik
van een potentiaal compensator
(„aardingskit“) aan.
Dit voorkomt ernstige ongevallen
tijdens installatie en bedrijf ten gevolge
van gevaarlijke aardlekstromen.
Het bijkomende aardingskit is ook direct
verkrijgbaar bij Sensus.
De meter heeft geen inloop-of
uitlooplengte nodig (U0D0).

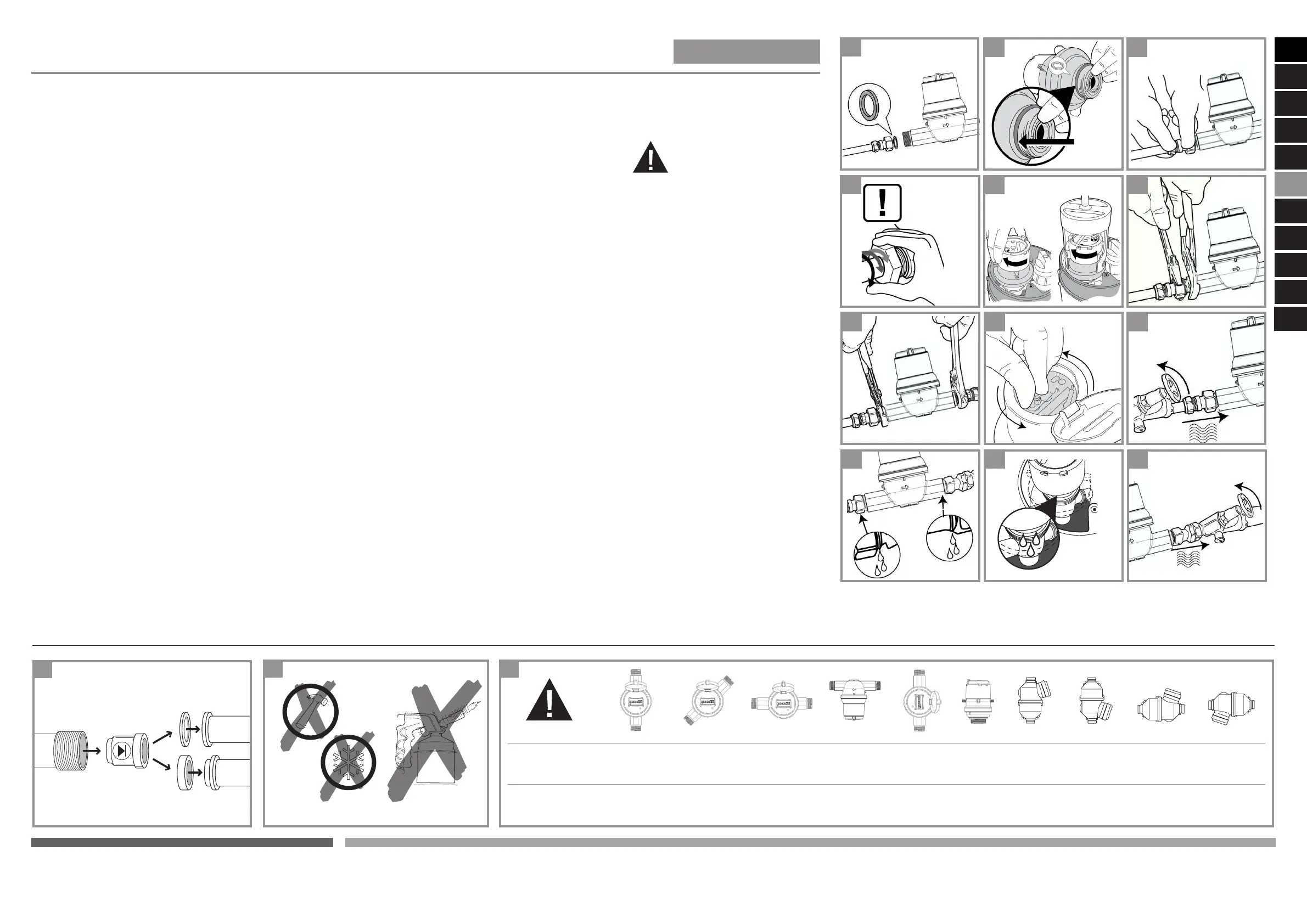

STAP 1:
Alvorens de meter verwijderd wordt
dient men éérst de uitlaatafsluiter te
sluiten, daarná pas de inlaatafsluiter!
Spoel het leidingwerk om de meter te
beschermen tegen vervuiling.
Eventuele vervuiling door sediment
of vaste delen in het water kunnen
de meter beschadigen en een juiste
werking negatief beïnvloeden.
1/1A Gebruik altijd nieuwe
pakkingringen.
2 Plaats de meter in de correcte
positie.
STAP 2:
Monteer de meter eerst met de wartel
aan één zijde.
3/3A Begin het opdraaien van de
wartelmoer met de hand, daarna met
een passende sleutel aantrekken.
STAP 3:
Afronden montage
4 Voorkom dat de meter roteert tijdens
het aantrekken van de wartelmoeren.
5 Herhaal het montageproces voor
de andere wartel, zoals omschreven
in de afbeeldingen 1 t/m 4, daarna
beide wartelmoeren met een sleutel
natrekken. Het moment moet min. 20
Nm en max. 30 Nm zijn.
6 Draai het telwerk voor optimale
aezing in de gewenst positie.
STAP 4:
Ingebruikname
7 Inlaatzijde: de afsluiter langzaam
openen
8/8A Controleer op eventuele
lekkage
9 Uitstroomzijde: de afsluiter langzaam
openen
Incorrecte eerste vulling kan
leiden tot waterslag of
overspeeding van het telwerk;
dit kan de meter beschadingen
en kan voorkomen dat het
goed functioneert
Opmerkingen:
Indien een keerklep wordt toegepast
dient een goed passende pakkingring
gebruikt te worden
Watermeters zijn geijkte instrumenten.
Het blootstellen aan harde schokken of
bevriezing kan onherstelbare schade
aan de meter toebrengen. Blootstelling
aan extreem hoge temperaturen kan de
meter beschadigen
Positie van het telwerk
STAP 5
1)
:
Alle elektronische telwerk instellingen
en functies worden automatisch en
correct geactiveerd nadat het eerste
watervolume door de meter stroomt
of na een commando door het AMR
systeem. Controleer de segmenttest en
de modus van het telwerk.
1) Aanvullende informatie voor de
640-C/M/MC watermeter
1
MD 1670
Installatie handleiding voor volumewatermeters
EN
DE
FR
ES
IT
NL
PL
CZ
SK
DUTCH
SI
1
2
2
2
3 4
5
7
8
9
3A
8A
6
1A
SE
10
11
10
11
12
640 familie
612 & 620 familie
4
4
4
4
4
4
4
8
4
8
8
4
4
4
4
4
4
8
4
4
12
