Niniejsza instrukcja jest ważna
dla następujących wodomierzy:
typoszereg 612, typoszereg 620,
typoszereg 640
Zawartość opakowania:
W opakowaniu znajduje się:
• wodomierz
• opcjonalnie elementy złączne (jeśli
zostały zamówione)
Wskazówki ogólne:
Przed instalacją wodomierza prosimy
o zapoznanie się z niniejszą instrukcją.
Wodomierz jest przeznaczony do
pomiaru wody pitnej w budynkach
mieszkalnych, jest w pełni hermetyczny
i nie wymaga w trakcie eksploatacji
dodatkowej obsługi. Wodomierze
muszą być przechowywane w suchym,
chłodnym miejscu, zabezpieczone przed
zanieczyszczeniem. Należy zadbać, aby
podczas instalacji przestrzegane były
wszystkie normy higieniczne i zalecenia.
Uwaga:
Niniejsza instrukcja ma zastosowanie
dla wodomierzy
• Wodomierze objętościowe z
liczydłem elektronicznym mogą być
zainstalowane w dowolnej pozycji
(patrz rysunek ).
• Wodomierze objętościowe z
liczydłem mechanicznym mogą być
zainstalowane w dowolnej pozycji
za wyjątkiem pozycji liczydłem w
dół (patrz rysunek ) z powodu
ryzyka uszkodzenia przekładni
mechanicznej liczydła.
Dopuszczalne warunki pracy
• Wodomierz do wody zimnej: od 0,1
°C do 50 °C
• Ciśnienie nominalne: MAP16
• Warunki środowiskowe:
- mechaniczne: M2 (MID) trwała
instalacja przy min. wibracjach
1)
- elektromagnetyczne: E2 (MID)
domowe
1)
- klimatyczne: od 5 °C do 70 °C
• Wodomierze muszą być zainstalo-
wane bez naprężeń.
Prosimy także o zapoznanie się z
następującymi zaleceniami:
• Spełnia wymagania ISO 4064-
5:2017 (wymagania instalacyjne)
• Spełnia wymagania DIN 1988-
200 (TRWI - projektowanie i
wykonanie, urządzenia,...)
Wodomierz należy zainstalować z
uziemieniem i bez naprężeń które może
przenosić instalacja wodociągowa.
W tym celu zalecamy instalowanie
wodomierza z wykorzystaniem konsoli
z łącznikami kompensacyjnymi długości
wbudowania (wymiar gwintu zgodny z
EN ISO 228-1: 200
Klasa B).
W przypadku, gdy miejsce instalacji nie
ma konsoli wodomierzowej zalecamy
użycie kompensatora potencjałów tzw.
zestawu uziemiającego.
Zapobiegnie to powstaniu potencjalnych
awarii podczas instalacji i eksploatacji
wodomierza wynikających z
niebezpiecznych prądów upływowych.
Zestaw akcesoriów do uziemienia można
również zakupić w Sensus.
Brak wymagań zachowania odcinków
prostych przed i za wodomierzem
(U0D0).

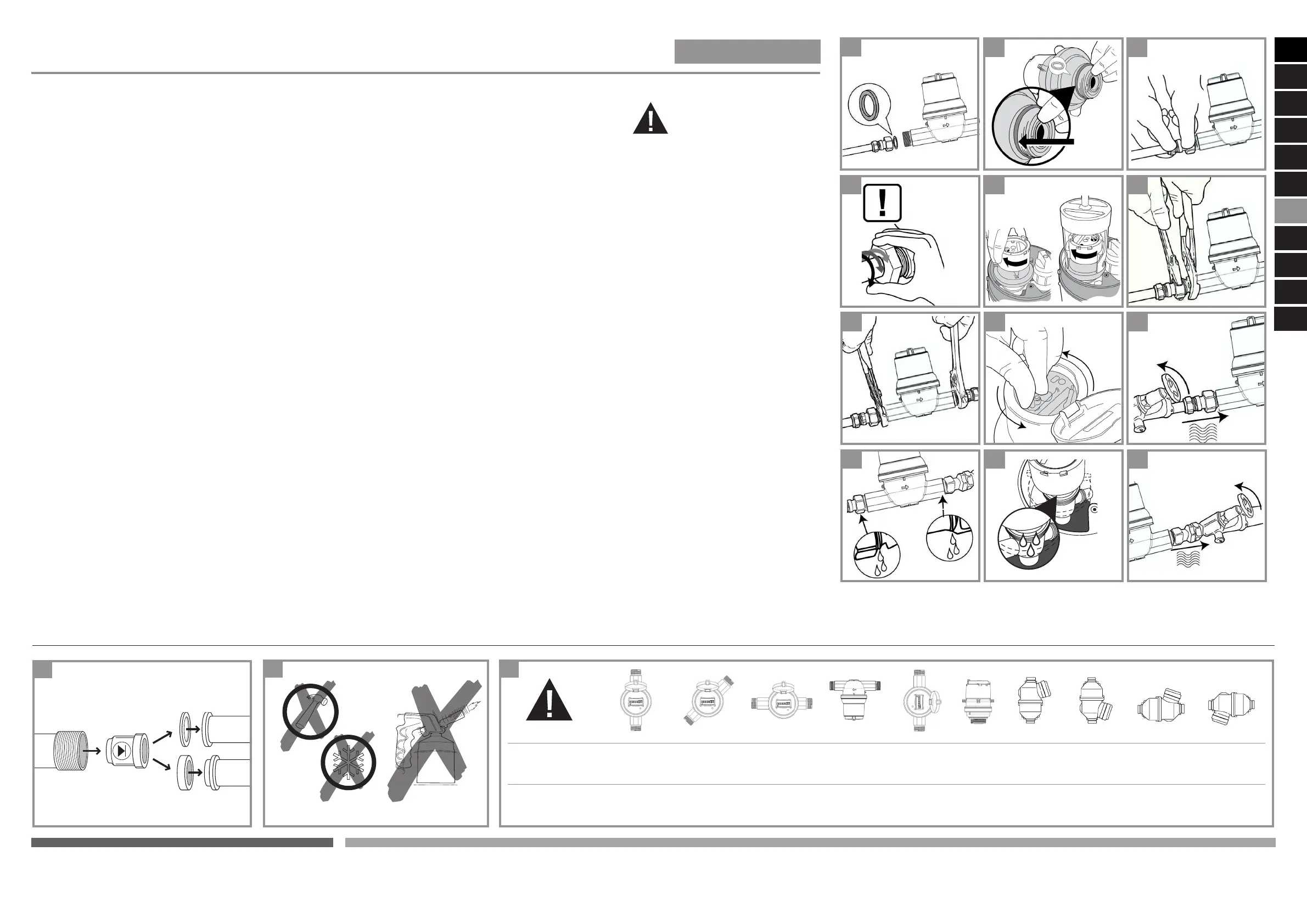

KROK 1:
W celu uniknięcia uszkodzenia
wodomierza z powodu zanieczyszczeń
mechanicznych znajdujących się w
rurociągu zaleca się przed jego instalacją
gruntownie przepłukać przyłącze
wodomierzowe.
Zalecenia dotyczące instalacji
wodomierza:
1/1A Zastosuj nowe uszczelki
2 Zainstaluj wodomierz właściwie do
kierunku przepływu wody.
KROK 2:
Połącz wodomierz z jenej strony z
elementami złącznymi
3/3A Na początku procesu instalacji
dokręć wstępnie nakrętkę ręką !
KROK 3:
Zakończenie instalacji wodomierza
4 Zabezpiecz wodomierz przed obrotem
poprzez dokręcenie nakrętek
5 Powtórz czynności dla drugiego
elemntu złącznego, zgodnie z opisem
na obrazkach 1-2-3-4. Następnie dokręć
nakrętki przy pomocy klucza. Moment
dokręcania powinien wynosić min. 20
Nm i max. 30 Nm.
6 Obróć liczydło wodomierza dla
optymalnego odczytu do właści- wej
pozycji:
KROK 4:
Pierwsze napełnianie
7 Strona wlotowa: powoli otwieraj zawór
przed wodomierzem
8/8A Sprawdzaj pod kątem przecieków
9 Strona wylotowa: powoli otwieraj
zawór za wodomierzem
Niewłaściwe pierwsze
napełnienie może spowo-
dować takie zjawiska jak
uderzenie wody lub przekro-
czenie prędkości tłoka, co
może zniszczyć wodomierz i
uniemożliwić jego prawidłową
pracę.
Uwagi:
 W przypadku stosowania zaworu
zwrotnego należy użyć właści- wych
uszczelek, uzależnionych od rodzaju
elementów złącznych.
 Wodomierze są urządzeniami
pomiarowymi, które są wzorco- wane.
Narażanie ich na napręże- nia lub nie
zabezpieczenie przed zamarznięciem
może spowodo- wać zniszczenia nie
do naprawy. Wodomierz może ulec
zniszcze- niu w przypadku wystawienia
na nadmierne nagrzanie.
 Ustawienie liczydła z wyświetla- czem
KROK 5
1)
:
Wszystkie elektroniczne ustawienia oraz
funkcje będą automatycznie i poprawnie
aktywowane po pierwszym przepłynięciu
przez wodomierz wody lub po aktywacji
drogą radiową. Sprawdź test segmentów
i tryb wyświetlacza.
1) dodatkowa uwaga dla 640-C/M/MC
