MD 1670
Pokyny pro instalaci objemových vodoměrů
ČESKY
Tento návod k montáži a obsluze je
platný pro následující vodoměry:
všechny provedení 612, 620 a 640
Dodávaný materiál:
Každé balení obsahuje:
• Vodoměr
• Volitelné připojovací sady byli-li
dostatečně objednané
Všeobecné pokyny:
Prosím, přečtěte si tento návod
před instalací vodoměru.Vodoměr je
hermeticky uzavřený, a proto nebude
zapotřebí žádná údržba měřidla.
Vodoměr je určen pro použití s pitnou
vodou. Měřidla musí být skladována
v suchých a chladných prostorech
bez kontaminace. Prosím ujistěte
se, že během instalace měřidla do
systému budou respektovány všechny
hygienické normy a doporučení.
POZNÁMKA:
Tento návod k instalaci platí pro
objemové vodoměry
• Objemový vodoměr s elektronickým
počítadlem může být instalován do
všech poloh (viz obrázek )
• Objemový měřič s mechanickým
počítadlem může být instalován
do všech poloh, s výjimkou
směru počítadla shora dolů (viz
obrázek ) (kvůli riziku poškození
ozubených kol v počítadle)
Přípustný provozní stav
• Studený vodoměr: od 0,1 °C do 50
°C
• Tlak: MAP16
• Mechanické prostředí: M2 (MID)
pevná instalace s minimální
vibrací
1)
• Elektromagnetická třída životního
prostředí:
E2 (MID) obytný
1)
• Klimatické prostředí: od 5 °C po 70
°C
• Měřidla musí být instalovány bez
zátěže
Vezměte prosím na vědomí pokyny v
souladu s:
• V návaznosti na ISO 4064-5:2017
(inštalační podmínky)
• V návaznosti na DIN 1988-200
(TRWI-plánování a realizace,
komponenty, ...)
Před montáží je nutné se ujistit, že
potrubní systém nebude mechanicky
namáhat pouzdro vodoměru. Vodoměr
instalován v systéme musí být
uzemněn, bez mechanického napětí.
Pokud se předpokládá možnost
existence mechanického napětí
výrobce doporučuje montáž do držáků
s připojením kompenzujícím délkové
rozdíly (rozměry závitového připojení
v souladu s EN ISO 228-1:200 Třída B).
Montáž měřidel do držáků je prevencí
před možnými poruchami během
montáže a před případnými průsaky
v provozu. Z tohoto důvodu instalační
místo musí spĺňovat následující
podmínky:
- připojovací potrubí musí mít
stejnou světlost jakou má p
ouzdro vodoměru
- konce potrubí musí být zarovnané
- délka instalačního místa musí
odpovídat stavební délce
vodoměru
- styčné (kontaktní) plochy musí být
rovné a čisté.
Pro správnou funkci vodoměru nejsou
potřebné ukľidňující déĺky (rovné úseky
potrubí) před a ani za vodoměrem
(U0D0).

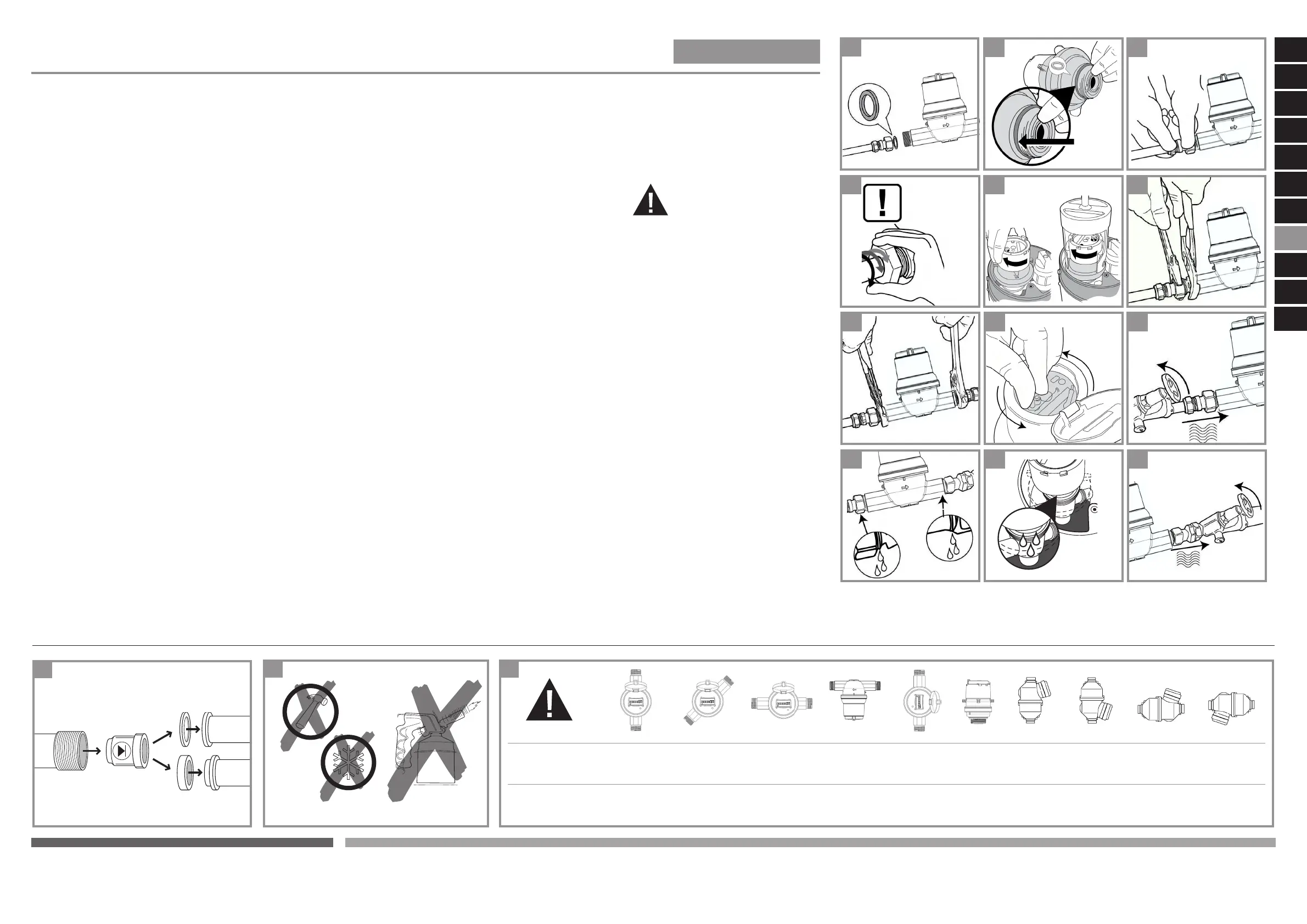

KROK 1:
Před demontáží měřidla nejprve
zavřít ventil na výstupu, a pak
zavřít napouštěcí ventil! Důkladně
propláchněte potrubí, aby se zabránilo
kontaminaci vodoměru nečistotami,
sedimenty a / nebo částicemi.
Vniknutí nečistot, usazenin a / nebo
částic do vodoměru, může způsobit
jeho poškození a zabránit správné
funkčnosti.
1/1APoužijte nové těsnicí podložky
2 Namontujte vodoměr ve správném
směru proudění
KROK 2:
Připojte vodoměr z jedné strany přípojky
3/3A Použijte své ruce na začátek
instalačního procesu! Potom použijte
klíč.
KROK 3:
Dokončení připojení vodoměru
4 Zabraňte otáčení vodoměru při
utahování šroubení
5 Postup opakujte pro zbývající
připojení, jak je popsáno na obrázcích
1-2-3-4. Pak dotáhněte přípojky s
klíčem. Kroutící moment při utahování
spojů vodoměru a potrubí musí být
minimálně 20Nm a maximálně 30 Nm.
6 Otočte počíadlo do správné polohy
pro optimální odečet
KROK 4:
První napouštění
7 Vstupní strana: Pomalu otevřete
napouštěcí ventil
8/8A Zkontrolujte, zda nedochází k
úniku
9 Výstupní strana: Pomalu otevřete
výpustný ventil
Nesprávné první plnění může
způsobit problémy, jako je
nárazový tlak nebo překročení
rychlosti pístu, které mohou
poškodit vodoměr a zabráni
tak jeho správné funkci.
Indikace:
Při použití zpětného ventilu použijte
vhodné těsnění v závislosti na tvaru
připojovacího potrubí.
 Vodoměry jsou kalibrovány měřicí
přístroje. Vystavovat je na tvrdým
nárazům, nebo je nechránit proti mrazu
může způsobit poškození. Vystavění
nadměrnému teplu může poškodit
vodoměr.
 Oreintace Displeje
KROK 5
1)
:
Všechny elektronické funkce a
nastavení počítadla budou automaticky
a správně aktivována, jakmile proteče
vodoměrem voda. Vodoměr lze taky
aktivovat rádiem.
Zkontrolujte režim displeje.
1) doplňkové informace pro vodoměr
typu 640-C/M/MC
