Navodila za vgradnjo volumetričnih vodomerov
SLOVENŠČINA
Navodilo je namenjeno uporabi
vodomerov, iz družine tipa 612, 620
in 640
Vsebina škatle:
Vsaka škatla vsebuje:
• Vodomer
• Lahko tudi vgradni komplet s
spojnicami, če je posebej naročen
Splošna navodila:
Prosimo vas, da pred vgradnjo
vodomera natančno preberete ta
navodila. Vodomer je hermetično
zaprt, zato servisiranje ne bo
potrebno. Vodomer je namenjen
merjenju porabe pitne vode na hišnem
priključku. Pred vgradnjo morajo biti
vodomeri shranjeni v čistem, suhem in
hladnem prostoru. Prepričajte se, da
je med vgradnjo vodomera zadoščeno
vsem higienskim standardom in
priporočilom.
OPOMBA:
Ta navodila za vgradnjo veljajo za
volumetrične vodomere
• Vodomere z elektronsko
številčnico lahko vgradite v vseh
položajih (glej sliko )
• Vodomere z mehansko številčnico
lahko vgradite v vseh položajih,
razen z navzdol obrnjeno
številčnico (glej sliko ) (zaradi
nevarnosti, da se poškodujejo
zobniki v številčnici)
• Dopustni obratovalni pogoji
- Vodomer za hladno vodo: od
0,1°C do 50°C
- MAX tlak: PN16
- Mehansko okolje: M1 (MID),
ksna namestitev z minimalnimi
vibracijami,
1)
- Elektromagnetni okoljski razred:
E2 (MID) stanovanjski
1)
- Temper. območje okolice: od
5 °C do 70°C
- Prepričajte se, da cevovod
ne ustvarja mehanskih
obremenitev na ohišje
vodomera
• Skladno z ISO 4064-5:2017
(pogoji vgradnje)
• Skladno z DIN 1988-200
(TRWI - načrtovanje in
izvedba, sestavni deli, ... )
Uporabljeni kompozitni materiali ohišja
so neprevodni.
Prepričajte se, da je kovinska
vodovodna napeljava pravilno
električno ozemljena in v skladu s
priporočili oz. standardi. Če ni, vgradite
ozemljitveni komplet, lahko ga kupite v
Sensusu. V primeru vgradnje iPerla v
stanovanjskih objektih vgradite streme
za električno premostitev.
Med potekom vgradnje in tudi
kasneje med uporabo vodomera
morajo biti upoštevane vse zakonske
določbe, pravila in norme, še posebej
v zvezi z zdravjem in varnostjo (npr.:
ozemljitev, premostitev, itd).
Ravni deli cevi pred in za vodomerom
niso potrebni (U0D0).
1. KORAK:
Pred odstranitvijo starega vodomera
najprej zaprite izhodni ventil, nato
zaprite vhodni ventil!
Temeljito izperite cev, zato da
preprečite onesnaženje novega
vodomera z umazanijo in usedlinami
oziroma delci!
Pronicanje umazanije, usedlin in
delcev v vodomer lahko povzroči
poškodbe in onemogoči pravilno
delovanje naprave!

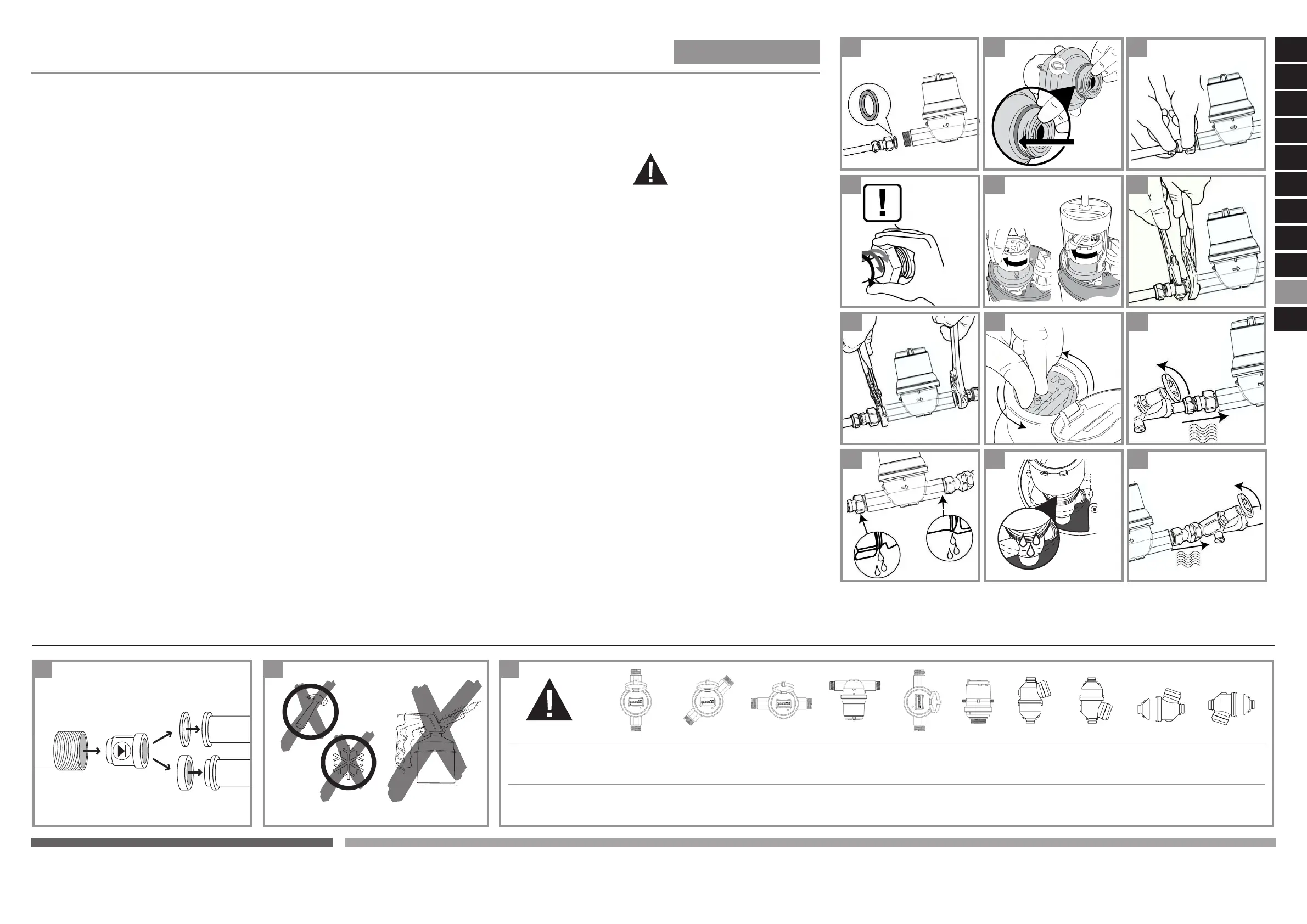

1/1A Uporabite nova tesnila
2 Namestite vodomer v pravi smeri
pretoka (puščica na ohišju)
2. KORAK:
Priključite vodomer z vodovodnimi
spoji na eni strani
3/3A Ročno privijte spoje! Nato
uporabite ključ!
3. KORAK:
Dokončna priključitev vodomera
4 Preprečite vrtenje vodomera med
zategovanjem spojev
5 Ponovite postopek v nadaljevanju
montaže, kot je prikazano na slikah
1-2-3-4. Nato zategnite spoje z
vijačnim ključem. Matico na koncu
zategnite s kleščami z najmanj 20 Nm
in največ 30 Nm navora.
6 Obrnite števec (številčnico)
v ustrezen položaj za optimalno
odčitavanje
4. KORAK:
Prvo polnjenje z vodo:
7Vhodna stran: počasi odprite vhodni
ventil!
8/8A Preverite tesnost
9 Izhodna stran: počasi odprite
izhodni ventil!
Nepravilno prvo polnjenje z
vodo lahko privede do
hidravličnega udara, kar
lahko poškoduje vodomer in
onemogoči pravilno
delovanje.
Opomba:
Pri vgradnji protipovratnega ventila
uporabite ustrezna tesnila glede na
obliko priklopne cevi.
Vodomeri so umerjeni merilni
instrumenti. V primeru močnih
udarcev ali neustrezne zaščite pred
zmrzaljo lahko pride do nepopravljive
škode. Tudi izpostavljenost previsokim
temperaturam lahko poškoduje
vodomer.
Usmerjenost (lega) številčnice
5. KORAK
1)
:
Vse nastavitve in funkcije vodomera z
elektronsko številčnico se samodejno
in ustrezno aktivirajo, ko gre skozi
vodomer prvih 10 litrov vode. Preverite
segmentni test in način prikaza LCD
