Diese Einbauanleitug ist gültig für
folgende Zähler: 612 Familie, 620 Famile,
640 Familie
Lieferumfang:
Jede Packung enthält:
• Wasserzähler
• Optional: Anschlussverschraubungen,
falls diese bestellt wurden
Allgemeine Hinweise:
Bitte lesen Sie diese Anleitung vor
der Installation des Zählers. Der
Wasserzähler ist hermetisch abgedichtet
und benötigt deshalb keine Wartung. Das
Messgerät ist für die Verwendung in der
Trinkwasserversorgung entwickelt worden.
Die Lagerung soll trocken, kühl, staub- und
keimfrei erfolgen. Bei der Handhabung
während des Einbaus müssen die
Hygienevorschriften eingehalten werden.
Wir verweisen insbesondere auf die VDI/
DVGW Richtlinie 6023 Abschnitt 6.7 und
6.8 sowie das DVGW Arbeitsblatt W557
Abschnitt 5.
HINWEIS:
Diese Anleitung gilt für Ringkolben-
wasserzähler
• Ringkolbenwasserzähler mit
elektronischem Zählwerk können in
beliebigen Einbaulagen installiert
werden (Bild )
• Ringkolbenwasserzähler mit
mechanischem Zählwerk können in
beliebigen Einbaulagen installiert
werden, außer über Kopf (Bild
), aufgrund der eventuellen
Beschädigung der Zahnräder im
Zählwerk.
Zulässige Betriebsbedingungen
• Kaltwasser: 0,1 °C bis zu 50 °C
• Druckstufe: MAP16
• Mechanische Umgebungsklasse
nach MID: M2 feste Installation mit
minimaler Erschütterung
1)
• Elektromagnetische Umgebungs-
klasse nach MID: E2 für
Wohnanlagen
1)
• Umgebungstemperatur: 5 °C bis zu 70
°C
• Zähler müssen in einem spannungs-
freien Zustand installiert werden.
Bitte beachten Sie die Anweisungen
gemäß:
• ISO 4064-5:2017
(Einbaubedingungen)
• DIN 1988-200 (TRWI-Planung und
Umsetzung, Komponenten, ...)
• DVGW W406 (5.2
Wasserzähleranlage
[Wasserzählerbügel]).
Die Zähler müssen geerdet und
spannungsfrei installiert werden, ohne
jegliche mechanische Beanspruchung der
Wasserleitungen.
Dazu empfehlen wir die Installation von
Zählern mit einer Metallzählerhalterung
mit Längenausgleichsarmaturen
(Anschlussgewinde gemäß EN ISO 228-
1:2000 Klasse B). In Fällen, in denen
die Montagestelle nicht mit diesen
Halterungen ausgestattet wird, empfehlen
wir die dauerhafte Verwendung eines
potenziellen Kompensators ("Erdungskit").
Dadurch werden schwere Unfälle während
der Installation und des Betriebs durch
gefährliche Leckagen verhindert.
Das Erdungskit ist als Zubehör bei Sensus
erhältlich.
Das Messgerät benötigt keine Ein- und
Auslaufstrecke (U0D0).
SCHRITT 1:
Vor der Demontage des alten Zählers
schließen Sie bitte zuerst das Auslaufventil
und dann das Einlaufventil!
Spülen Sie die Rohrleitung gründlich durch
bevor Sie den neuen Zähler einsetzen,
um Schmutz, Ablagerungen und/oder
Fremdkörper zu entfernen.
Schmutz, Ablagerungen und/oder
Fremdkörper können den Zähler
beschädigen und verhindern eine korrekte
Erfassung des Durchusses.

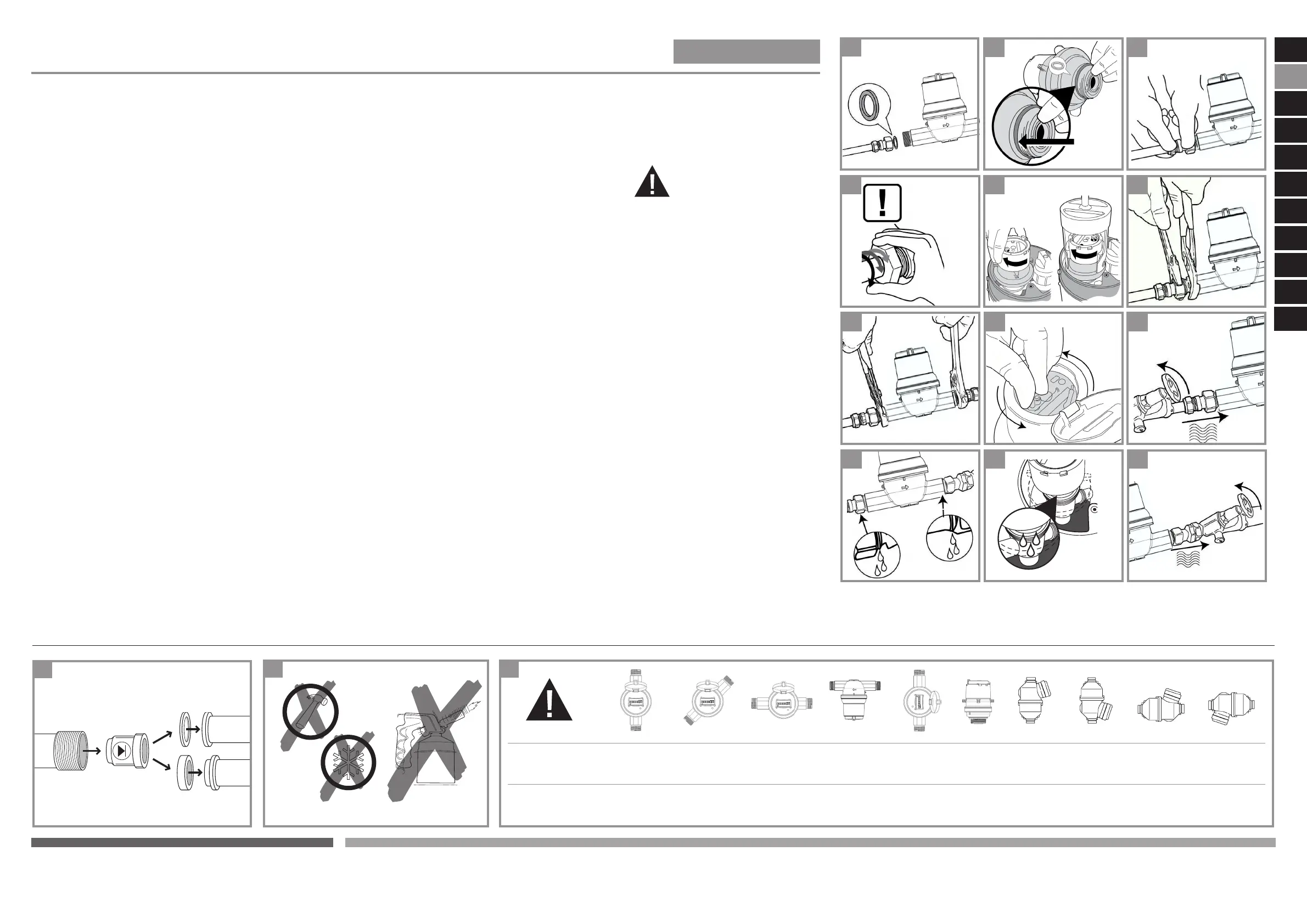

1/1A Verwenden Sie neue TVO-
konforme Dichtungen
2 Achten Sie bei der Montage des Zählers
auf die korrekte Durchussrichtung
SCHRITT 2:
Verbinden Sie das Gerät mit einer
Anschlussverschraubung
3/3A Ziehen Sie die Verschraubung per
Hand an und danach mit einem Werkzeug
SCHRITT 3:
Vollständiger Anschluss des Messgerätes
4 Vermeiden Sie, dass beim Anziehen
der Verschraubungen das Messgerät die
Position ändert.
5 Wiederholen Sie den Vorgang für
die andere Verschraubung, wie in den
Bildern 1-2-3-4 dargestellt. Anschließend
ziehen Sie bitte die Verschraubung mit
einem Schraubenschlüssel fest. Das
Drehmoment sollte mind. 20 Nm und
maximal 30 Nm betragen
6 Drehen Sie das Zählwerk des
Messgerätes für eine optimale und
einfache Ablesung.
SCHRITT 4:
Inbetriebnahme
7 Zulauf: ö󰀨nen Sie langsam das
Einlaufventil
8/8A Prüfen Sie die Messstelle auf
eventuelle Undichtigkeiten.
9 Auslauf: ö󰀨nen Sie langsam das
Auslaufventil
Unsachgemäße Inbetriebnah-
me könnte zur Beschädigung
der Ringkolbenmesskammer
führen und damit eine korrekte
Funktionsweise erheblich be-
einträchtigen.
Hinweis:
 Bei der Verwendung eines
Rückussverhinderers nutzen Sie bitte
die entsprechenden Dichtungen. Diese
sind abhängig von der jeweiligen Form der
Anschlussleitung.
 Wasserzähler sind kalibrierte Mess
geräte. Eine unsachgemäße Handhabung
kann diese irreparabel beschädigen und
dessen metrologische Leistung negativ
beeinussen.
Ausrichtung des Zählwerks/der Anzeige
SCHRITT 5
1)
:
Alle elektronischen Zählwerkeinstellungen
und Funktionen werden ab einem
bestimmten Durchuss automatisch
aktiviert oder durch einen Funkbefehl.
Überprüfen Sie den Segmenttest und die
Anzeige des Displays.
1) Zusätzliche Hinweise für den 640-C/M/MC
MD 1670
Einbauanleitung für Ringkolbenwasserzähler
EN
DE
FR
ES
IT
NL
PL
CZ
SK
DEUTSCH
SI
1
2
2
2
3 4
5
7
8
9
3A
8A
6
1A
SE
10
11
10
11
12
640 Familie
612 & 620 Familie
4
4
4
4
4
4
4
8
4
8
8
4
4
4
4
4
4
8
4
4
12
