Este manual es válido para las
siguientes familias de medidores:
612, 620 y 640
Material entregado:
Contenido:
• Contador de agua
• kit de conexión si se ha solicitado
Instrucciones generales:
Leer esta guía antes de instalar el
contador de agua. El contador está
sellado herméticamente y por tanto no
se requerirá ninguna intervención.
El contador está diseñado para su
uso con agua potable suministrada
para actividades residenciales. Los
contadores se deben almacenar
en un lugar seco, fresco y libre de
contaminación. Por favor asegúrese
que durante la fase de instalación se
siguen todas las normativas higiénicas
y recomendaciones
Nota:
Estas instrucciones de instalación
aplican a contadores volumétricos
• contador volumétrico con
totalizador electrónico puede ser
instalado en cualquier posición (ver
imagen )
• contador volumétrico con
totalizador mecánico puede ser
instalado en cualquier posición
excepto con el totalizador mirando
hacia abajo (ver imagen ), debido
al riesgo de dañar los engranajes
del totalizador
Condiciones de operación permitidas
• agua fría: de 0,1 a 50 ºC
• presión: MAP16
• ambiente mecánico: M2 (MID)
instalaciones jas con vibración
mínima
1)
• entorno electromagnético: E2
(MID) residencial
1)
• ambiente climático: de 5 °C a 70 °C
• Ios contadores tienen que estar
instalados libres de tensión
Tenga también presentes las
recomendaciones de:
• ISO 4064-5:2017 (Requerimientos
de instalación)
• DIN 1988-200 (TRWI-
planicación y implementación,
componentes,...)
Los contadores deben instalarse
libres de tensión, sin ningún esfuerzo
mecánico de las tuberías de agua.Por
este motivo se recomienda la utilización
de soportes para contadores metálicos
con conexiones de compensación de
longitud (dimensiones de las roscas
según EN ISO 228-1:2000 clase B).
En los casos en los que el lugar de
instalación no esté preparado para
este tipo de soportes, se recomienda
el uso permanente de un compensador
de potencial (“kit de puesta a tierra”).
Esto prevendrá de posibles accidentes
durante la instalación y la operación
debido a corrientes de fuga peligrosas.
El “kit de puesta a tierra” está disponible
para su venta en Sensus.
El medidor no requiere de ningún tramo
recto de tubería aguas arriba o abajo
(U0D0).

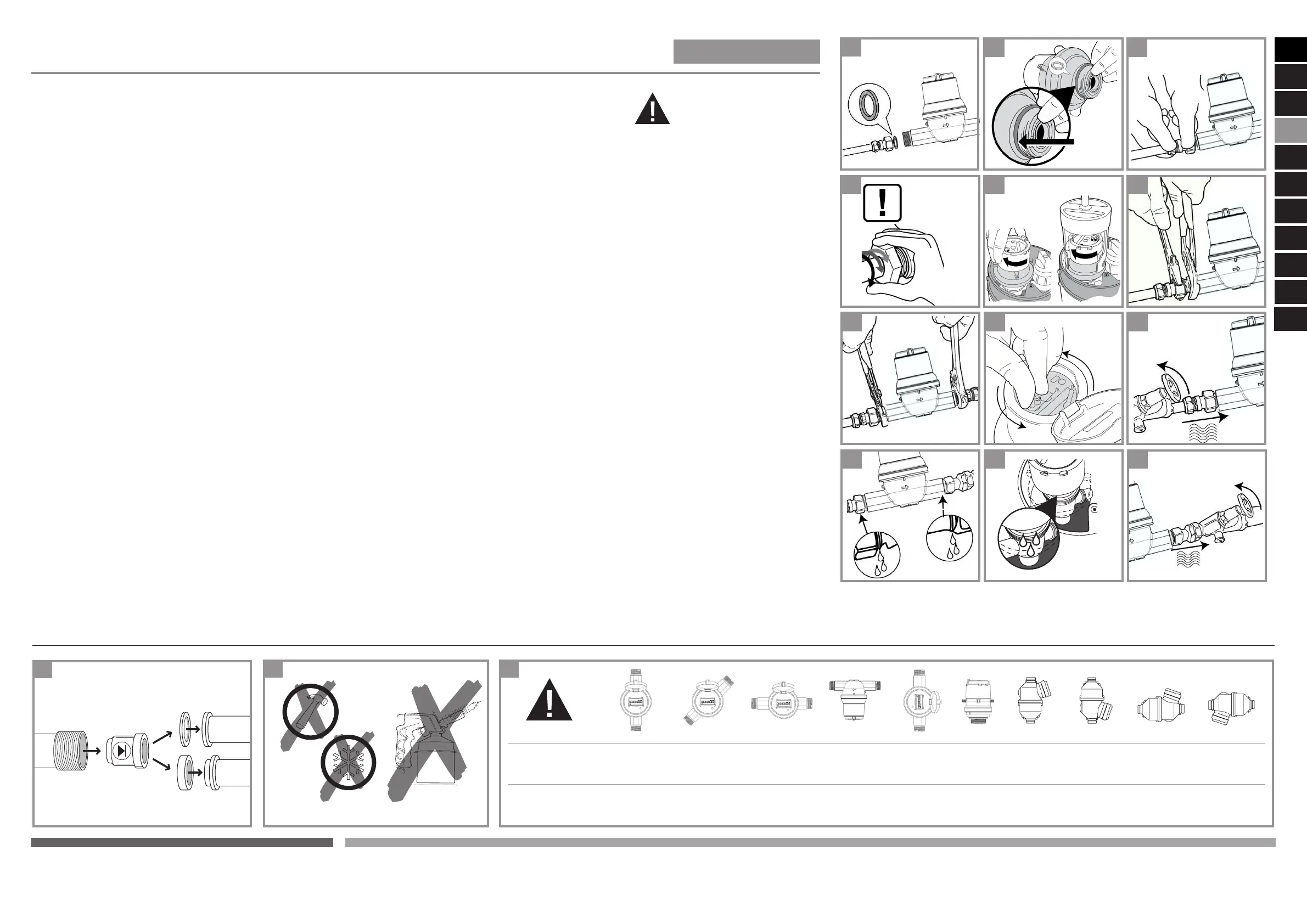

PASO 1:
Antes de desmontar el contador, cierre
la válvula de salida y luego la de
entrada.
Limpie la tubería completamente para
prevenir que el contador se ensucie
con sedimentos o partículas.
La entrada de suciedad, sedimentos
y/o partículas en el contador pueden
dañarlo y hacer que no funcione
correctamente.
1/1AUtilizar nuevas juntas
2 Montar el contador según la dirección
correcta de ujo
PASO 2:
Conectar el contador por uno de sus
lados
3/3AUsar directamente las manos
para iniciar el proceso de unión a la
tubería. Posteriormente utilice la llave.
PASO 3:
Finalizar la conexión del contador
4 Prevenir la rotación del contador
al apretarlo a las conexiones
5 Repetir el proceso para la conexión
de salida según las imágenes 1-2-3-4.
Entonces apriete las conexiones con
una llave. El par de apriete debe estar
entre 20 Nm y 30 Nm.
6 Rote el totalizador a la posición
adecuada para facilitar una lectura más
sencilla
PASO 4:
Primer llenado
7 Oricio entrada: abrir lentamente la
válvula de entrada
8/8A Comprobar si existen fugas
9 Orico de salida: abrir lentamente la
de salida
Un llenado inicial inadecuado
puede crear un golpe de
ariete o una velocidad
excesiva en el pistón que
puede dañar el contador y
hacer que no funcione
correctamente.
Indicación:
 Cuando se use una válvula anti-
retorno, utilice las juntas apropiadas
según la forma de la tubería de conexión
 Los contadores son instrumentos
de medida calibrados. Exponerlos
a un golpe brusco o no protegerlos
contra congelación puede causar un
daño irreparable. Exponerlos a calor
excesivo puede también dañarlos.
 La orientación de la pantalla y/o del
contador depende del tipo de totalizador
PASO 5
1)
:
Todas las conguraciones y funciones
del totalizador electrónico serán
activadas automática y correctamente
una vez exista paso de agua por el
contador o mediante un comando radio
de activación.
Comprobar el test de segmentos y el
modo de la pantalla LCD.
1) indicación suplementaria realizada
para el modelo 640-C/M/MC
MD 1670
Instrucciones de instalación para contadores de agua volumétricos
EN
DE
FR
ES
IT
NL
PL
CZ
SK
ESPAÑOL
SI
1
2
2
2
3 4
5
7
8
9
3A
8A
6
1A
SE
10
11
10
11
12
Familia 640
Familia 612 & 620
4
4
4
4
4
4
4
8
4
8
8
4
4
4
4
4
4
8
4
4
12
