Anschluss des Akkus

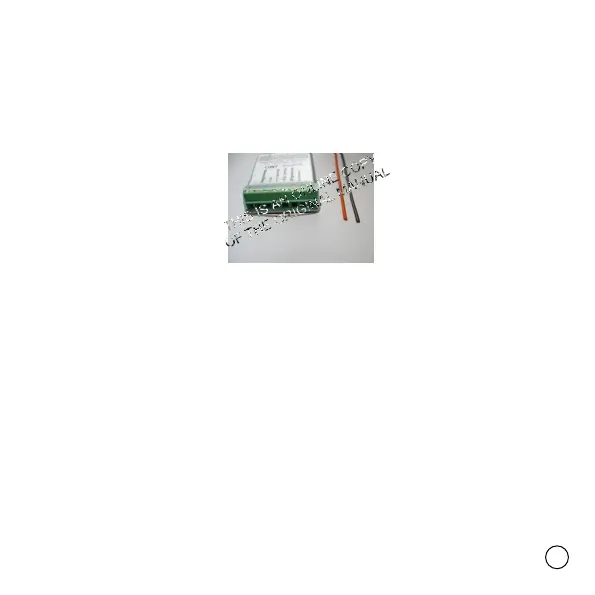

Der Akku wird über ein zweiadriges Kabel ange-
schlossen. Achten Sie dabei unbedingt auf die
richtige Polung beim Anschluss des Akkus! Das
rote Kabel wird mit ‚+’, das schwarze Kabel mit ‚-’
verbunden. Wenn Sie einen Ein/Ausschalter ver-
wenden wollen, legen Sie diesen
Schalter in die Plusleitung. Es sollte
sich um einen Schalter für mindes-
tens 2A handeln. Um Fehl-
funktionen zu vermeiden,
verwenden Sie bitte keine Batterie-
kästen mit Federkontakten, son-
dern fertig konfektionierte oder
sorgfältig verlötete Akkus.
Verkabelung der Lichtanlage
Alle Licht- bzw. Schaltausgänge des AMO sind
über eine 8polige Schraubklemmenleiste ge-
führt. Es gibt links und rechts je einen Anschluss
für die gemeinsame Plus-Versorgung der Be-
leuchtung. Diese Anschlüsse sind direkt mit dem
Akku-Pluspol verbunden! Die sechs Beleuch-
tungs-Ausgänge haben exakt die gleiche Funk-
tion wie an der Servonaut-Lichtanlage in der
Zugmaschine. In Kombination mit dem IR-Sen-
der AIRU folgen die Ausgänge den entspre-
chenden Eingängen am IR-Sender. Die
Akkuspannung im Auflieger darf dabei von der
Spannung in der Zugmaschine durchaus auch
abweichen.
Connecting the Battery
The battery is connected with the red/black
cable pair. Keep in mind: red wire is plus, black
wire is minus! When using a power switch,
insert it into the red wire. The switch should be
rated for at least 2A. To avoid malfunction don’t
use battery boxes with spring-
loaded contacts. Instead, use pre-
configured battery packs or thor-
oughly self-configured packs.
Connecting the Lighting
All light outputs of the AMO are connected via
a screw terminal block with 8 slots. On the left
and right are connections for the common plus
supply of the lights. These are directly connect-
ed to the battery plus terminal! The function of
each light output is exactly the same as in the
tractor. In conjunction with the IR transmitter
AIRU the output function follows the corre-
sponding input of the IR transmitter. If you use
the same battery voltage as in the tractor, you
will have equal brightnesses in your trailer with
the same LEDs or incandescent lamps. But
you may also use a different voltage as well.
