55
(1) nakrętka
zaworu
(2) korpus
zaworu
(
3) podstawa
zaworu
WYPOSAŻENIE
Ilustracja dla modelu: POINTER K2
1/ Regulowane siedzenia wklęsłe - POINTER K1 : 1; POINTER K2 : 2.
2/ Zdejmowana płetwa kierunkowa - tylko POINTER K2;
Wszystkie modele są dostarczane z manometrem, zestawem naprawczym i torbą do przenoszenia.
MONTAŻ / POMPOWANIE
OSTRZEŻENIE !
Nie używaj ostrych narzędzi !
Użycie sprężarki mogłoby poważnie uszkodzić twój produkt. W takim przypadku gwarancja traci
ważność.
Po napompowaniu kajaka, nie otwieraj zamka błyskawicznego udostępniającego nadmuchiwane
komory.
Przed rozpoczęciem pompowania kajaka, należy podnieść nadstawkę mostka i zdejmowaną płetwę
kierunkową (POINTER K2).
NADSTAWKA MOSTKA
Założyćł-sztywną, czarną nadstawkę plastykową dostarczaną w zestawie z kajakiem, w kieszeniach znajdujących
się pod przednim mostkiem, z obu stron osłony. Mała czerwona strzałka na naklejce znajdującej się na nadstawce
musi być skierowana w stronę dzioba kajaku; jest to bardzo istotne, ponieważ elementy dziobowe są przycięte ukośnie,
aby były doskonale dopasowane do nachylenia mostka przedniego.
Pierwszego pompowania dokonaj w miejscu o temperaturze pokojowej (ok. 20 °C). Pozwoli Ci to na lepsze
zapoznanie się ze swoim produktem: tworzywo PCV będzie wtedy bardziej elastyczne a montaż produktu prostszy.
Jeśli produkt był przechowywany w temperaturze poniżej 0 °C, przed rozłożeniem umieść go w pomieszczeniu o
temperaturze 20 °C na około 12 godzin. Produkt powinien być pompowany za pomocą pompki Sevylor
®
lub innej
pompki przeznaczonej do pompowania kajaków, artykułów pływackich, łóżek, materacy kampingowych czy każdego
innego produktu pompowanego przy niskim ciśnieniu. Pompki te są wyposażone w rurkę oraz końcówki dopasowane
do zaworów, w jakie wyposażony jest twój produkt.
Rozłóż produkt na czystej powierzchni.
1. Załóż płetwę kierunkową na spodzie, odchylając osłonę. Włóż końcówki płetwy do każdego otworu
przeznaczonego do tego celu i napręż osłonę do maksimum, aby płetwa trzymała się prawidłowo. Po
napompowaniu kajaka, wykonanie tej operacji jest niemożliwe. Wygięcie płetwy kierunkowej musi być skierowane
w stronę tyłu kajaka.
2. Produkt posiada 2 rodzaje zaworów:
a) Zawór(ory) bostoński(e) (rysunek obok): odkręć nakrętkę zaworu (1) ; zakręć korpus
zaworu (2) u podstawy zaworu (3) ; dopilnuj aby nakrę
tka pozostała dostępna. Włóż
końcówkę rurki pompki do zaworu i napompuj do osiągnięcia zalecanego poziomu
ciśnienia (patrz punkt 3). Po napompowaniu dobrze zamknij wszystkie zawory za
pomocą nakrętki (zgodnie z ruchem wskazówek zegara). UWAGA: lekkie ujście
powietrza przed zamknięciem zaworów nakrętką jest normalne, tylko nakrętka
zaworów zapewnia SZCZELNOŚĆ.
b) Zawór(ory) elastyczny(e): zdejmij nakrętkę z zaworu i napompuj przy użyciu końcówki pompki przewidzianej
dla tego typu zaworu. Zamknij zawór za pomocą nakrętki i wepchnij go do komory.
3. Napompuj produkt zgodnie z porządkiem pompowania wskazanym na opisie nadrukowanym na produkcie (zob.
również rysunek 1, numeracja zaworów). (*)
4. Maksymalny poziom ciśnienia: ciśnienie w bocznych komorach powietrznych wynosi 0,1 bar / 1 ,5 PSI
(= 100 mbar); ciśnienie w komorze dolnej wynosi 0,06 bar / 0,9 PSI (= 60 mbar). Nie należy przekraczać
wskazanych wartości ciśnienia. Należy sprawdzić ciśnienie za pomocą manometru (**) dostarczanego w
zestawie z produktem. Nadmiar ciśnienia: upuszczaj powietrze aż do momentu osiągnięcia zalecanego poziomu
ciśnienia. Spadek ciśnienia: dopompuj nieco komorę.
P
O
L
S
K
I
Zamki błyskawiczne w każdej komorze bocznej,
umożliwiające otwarcie osłony i dostęp do komór
bocznych z PCV
Komora dolna
wyposażona w
ścianki z mini
bostońskim
Mostek z linkami
gumowymi
Regulowane
siedzenia wklęsłe
1
2 korki
spustowe
Komora boczna z
zaworem
bostońskim
Komora boczna z
zaworem bostońskim
1
2
1
Pasy kierunkowe na
spodzie
Rączka
Zdejmowana
płetwa kierunkowa
na spodzie
2
System płytek
System płytek
Rączka

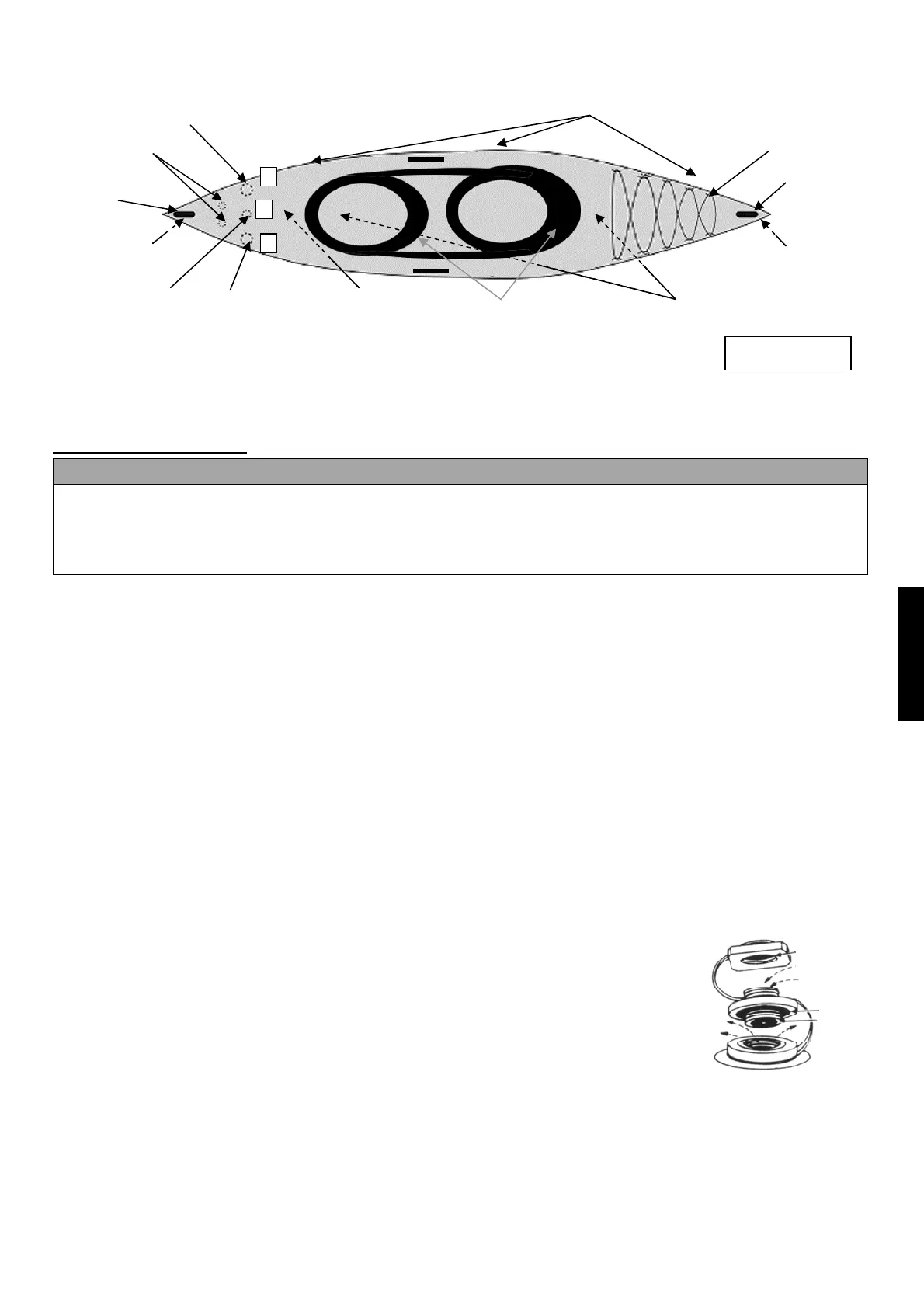

Rysunek 1
