Sevylor POINTER K1 - Οδηγιεσ Συναρμολογησησ;Φουσκωματοσ

75
(1) καπάκι
βαλβίδας
(
2) κυρίως
σώμα
βαλβίδας
(
3) βάση
βαλβίδας
ΕΞΟΠΛΙΣΜΟΣ
Μοντέλο: POINTER K2
1/ Ρυθμιζόμενα καθίσματα με πλευρική στήριξη - POINTER K1: 1, POINTER K2: 2.
2/ Αφαιρούμενο πτερύγιο - POINTER K2 μόνο.
Όλα τα μοντέλα παρέχονται με μανόμετρο, σετ επιδιόρθωσης και σάκο μεταφοράς.
ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ/ΦΟΥΣΚΩΜΑΤΟΣ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
 Μη χρησιμοποιείτε κοφτερά εργαλεία!
 Η χρήση συμπιεστή θα μπορούσε να προκαλέσει σοβαρή βλάβη στο προϊόν σας. Αποτελεί λόγο εξαίρεσης
από την εγγύηση.
 Μην ανοίγετε το φερμουάρ που βρίσκεται στο σώμα του φουσκωτού όταν το καγιάκ είναι σε φουσκωμένο.
Πριν φουσκώσετε το καγιάκ σας, συναρμολογείστε την επέκταση της γεφύρωσης και το αφαιρούμενο
πτερύγιο διεύθυνσης (POINTER K2).
ΕΠΕΚΤΑΣΗ ΓΕΦΥΡΩΣΗΣ
Εισάγετε την ημιάκαμπτη επέκταση από μαύρο πλαστικό, που παρέχεται μαζί με το καγιάκ σας, στις υποδοχές που
βρίσκονται κάτω από την γεφύρωση του πρόσθιου μέρους, στην κουκούλα της κάθε πλευράς. Το μικρό κόκκινο βέλος του
αυτοκόλλητου που βρίσκεται στην επέκταση θα πρέπει να έχει κατεύθυνση προς το πρόσθιο μέρος του καγιάκ
. Αυτό είναι
πολύ σημαντικό γιατί οι άκρες είναι έτσι κομμένες λοξά ώστε να ταιριάζουν με την κλίση της πρόσθιας γεφύρωσης.
Για να εξοικειωθείτε με το προϊόν σας, την πρώτη φορά που θα το φουσκώσετε, τοποθετήστε το σε χώρο με θερμοκρασία
δωματίου (περίπου 20 °C): Το PVC θα είναι εύκαμπτο και ως εκ τούτου
η όλη διαδικασία «συναρμολόγησης» θα είναι πιο
εύκολη. Σε περίπτωση που έχετε φυλάξει το προϊόν σε θερμοκρασία κάτω από 0 °C, μεταφέρετε και κρατείστε το σε χώρο με
20 °C περίπου για 12 ώρες πριν το ξεδιπλώσετε. Χρησιμοποιήστε την τρόμπα Sevylor
®
ή οποιαδήποτε άλλη τρόμπα
κατάλληλη για καγιάκ, προϊόντα πισίνας, στρώματα, στρώματα κάμπινγκ ή άλλο φουσκωτό προϊόν χαμηλής πίεσης. Οι εν
λόγω τρόμπες έχουν ένα σωλήνα φουσκώματος και προσαρμογείς κατάλληλους για τις βαλβίδες που εμπεριέχονται σε αυτό
το προϊόν.
Ξεδιπλώστε το προϊόν σε καθαρή επιφάνεια.
1. Στερεώστε το πτερύγιο διεύθυνσης στον πάτο του καγιάκ διπλώνοντας την κουκούλα. Εισάγετε τα άκρα του
πτερυγίου σε κάθε ειδική υποδοχή και τεντώστε την κουκούλα όσο περισσότερο μπορείτε για να σιγουρευτείτε ότι
το συγκρατεί. Από την στιγμή που θα φουσκώσετε το καγιάκ, αυτή η διαδικασία
είναι αδύνατη. Η καμπύλη του
πτερυγίου θα πρέπει να είναι προς το πίσω μέρος του καγιάκ.
2. Το προϊόν σας διαθέτει 2 τύπους βαλβίδων:
a) Βαλβίδα(ες) Boston (βλέπε σχήμα δεξιά): Ξεβιδώστε το καπάκι της βαλβίδας (1),
βιδώστε το κυρίως σώμα της βαλβίδας (2) στη βάση της (3). Προσοχή, πρέπει να
έχετε πάντα πρόσβαση στο καπάκι. Προσαρμόστε
την άκρη του σωλήνα της τρόμπας
στη βαλβίδα και φουσκώστε μέχρι να φτάσετε στο προτεινόμενο επίπεδο πίεσης
(βλέπε σημείο 3). Εν συνεχεία, σφραγίστε καλά όλες τις βαλβίδες με το καπάκι τους
(κατά τη φορά των δεικτών του ρολογιού). Υποσημείωση
: Μία μικρή απώλεια αέρος
είναι φυσιολογική, μόνο το καπάκι των βαλβίδων διασφαλίζει τη ΣΤΕΓΑΝΟΤΗΤΑ.
b) Βαλβίδα(ες) εύκαμπτη(ες): Αφαιρέστε το καπάκι της βαλβίδας και φουσκώστε με τη βοήθεια του κατάλληλου
για αυτόν τον τύπο βαλβίδας προσαρμογέα της τρόμπας. Ασφαλίστε τη βαλβίδα με το καπάκι της και πιέστε τη
για να
μπει στον αεροθάλαμο.
3. Φουσκώστε το προϊόν σύμφωνα με τις σχετικές οδηγίες που αναγράφονται στην ετικέτα χαρακτηριστικών του
προϊόντος (βλέπε επίσης σχήμα 1, απαρίθμηση των βαλβίδων). (*)
4. Μέγιστη πίεση: Η πίεση στους πλευρικούς αεροθαλάμους είναι 0,1 bar/1 ,5 PSI (= 100 mbar), η πίεση στον
θάλαμο του πάτου είναι 0,06 bar/0,9 PSI (= 60 mbar). Μην υπερβείτε τα επίπεδα της υποδεικνυόμενης
πίεσης. Επιβεβαιώστε την πίεση
με το μανόμετρο (**) που παρέχεται μαζί με το προϊόν σας. Υπερπίεση:
Ξεφουσκώστε μέχρι να φτάσετε στο επίπεδο που συνιστάται. Μείωση πίεσης: Φουσκώστε εκ νέου όσο χρειάζεται
Ε
Λ
Λ
Η
Ν
Ι
Κ
Α
Θάλαμος πάτου με
χώρισμα και
βαλβίδα mini
Boston
Πλευρικός θάλαμος
με βαλβίδα Boston
Ρυθμιζόμενα καθίσματα
με πλευρική στήριξη
1
Φερμουάρ σε κάθε πλευρικό θάλαμο για άνοιγμα του
καλύμματος και πρόσβαση στους πλευρικούς
θαλά
μ
ου
ς
από PVC
Γεφύρωση με bungees
2 Πώματα
αποστράγγισης
Πλευρικός θάλαμος με
β
αλ
β
ίδα Boston
1
2
1
Ζώνες διεύθυνσης στο
κάτω μέρος
Χειρολαβή
Αφαιρούμενο πτερύγιο
κάτω μέρους
2
Σύστημα πινακίδων
Σύστημα πινακίδων
Χε
ι
ρο
λ
αβή

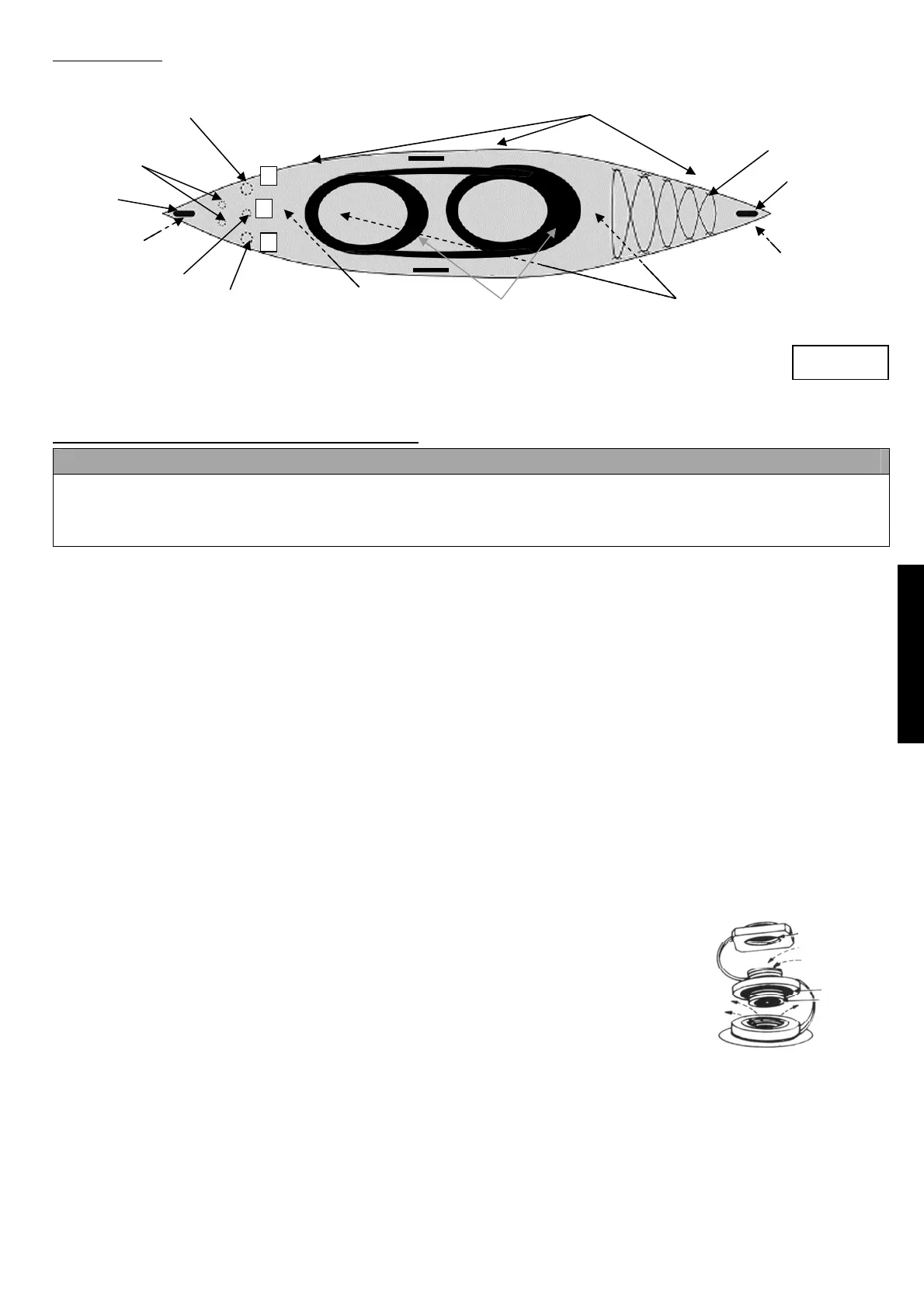

Εικόνα 1
