79
(1) Valf kapağı
(2) Valf ucu
(3) Valf tabanı
UYGULAMALAR
Resim modeli: POINTER K2
1/ Ayarlanabilir kova koltukları - POINTER K1: 1; POINTER K2: 2.
2/ Sökülebilir palet - sadece POINTER K2;
Tüm modellerde bir basınç göstergesi, bir onarım kiti ve bir taşıma torbası vardır.
MONTAJ TALİMATLARI / ŞİŞİRME
UYARI !
 Keskin bir alet kullanmayın!
 Bir hava kompresörünün her türlü kullanımı, ürününüze zarar verir ve tüm garantileri otomatik olarak
geçersiz kılar.
 Kano şişirilmiş durumdayken, şişirilebilir iç bölmelere erişim sağlayan fermuarlı kapağı açmayın.
Kanonuzu şişirmeden önce, güverte uzatmasını ve sökülebilir kumanda paletini (POINTER K2) takın.
GÜVERTE UZATMASI
Kanonuzun yanında gelen yarı sert siyah plastik uzantıyı, her iki taraftaki dış gövdedeki ön güvertenin altındaki cebe
sokun. Uzatmadaki yapıştırmadaki küçük kırmızı okun, kanonun önüne doğru işaret etmesi gerekir; bu önemlidir,
çünkü uçlar, yandan ön güvertenin açısıyla eşleşecek şekilde kesilir.
İlk şişirme ve yeni ürününüzle tanışmak için, PVC'nin yumuşak olacağı ve montaj işleminin daha kolaylaşacağı iç
mekanlarda oda sıcaklığında şişirin. 0°C / 32°F altındaki bir sıcaklıkta korunmuşsa, açmadan önce 12 saat boyunca
20°C'de / 68°F'de bırakın. Onu Sevylor®'un bir
şişirme aletiyle veya şişirilebilir botlar, sallar, şişme havuz yatakları,
şişme yataklar, kamp yatakları ve düşük basınçlı diğer şişirilebilir eşyalar için tasarlanmış herhangi bir şişirme aletiyle
şişirin. Bu şişirme aleti tiplerinin bir hortumu ve bu üründeki valflere uyacak adaptörleri olacaktır.
Kanonuzu açmak için düz ve temiz bir yüzey seçin.
1. Kumanda paletini alta sabitleyerek, dış gövdeyi katlayın. Paletin uçlarını, sağlanan yuvaların her birine yerleştirin
ve onu sabitlemek için dış gövdeyi olduğu kadar gerdirin. Kano şişirildiğinde bu işlem yapılamaz. Palet eğrisinin,
kanonun arkasına doğru olması gerekir.
2.
Botunuz iki farklı valf tipiyle donatılmıştır:
a) Boston valf(ler)i – lütfen karşıdaki şekle bakın: Valf kapağının (1) vidasını çıkartın.
Valf ucunu (2) tabanına (3) vidalayın ve valf kapağı erişilebilir halde kaldığını
kontrol edin. Pompa hortumunun uç parçasını yerine sokun ve gerekli basınca
gelene kadar onu şişirin (bakın madde 3). Şişirdikten sonra tüm valf kapaklarını
(saat istikametinde) sıkıca takın.
N.B.: Valf kapağını vidalamadan önce biraz hava sızıntısı olması normaldir. Son
HAVA GEÇİRMEZLİĞİ ancak valf kapakları sa
ğlayabilir.
b) Basmalı valf(ler): valf kapağını açın ve valfe sığan şişirme aleti adaptörünü kullanarak şişirin. Valfi kapatın ve
hava bölmesinin içine bastırın.
3. Botu, botta basılı kapasite plakasında gösterilen şişirme sırasına göre şişirin (ayrıca valflerin şekil # 1 –
numaralarına da bakın). (*)
4. Maks. hava basıncı: Bu öğenin doğru basıncı şudur: 0.06 bar (= 60 mbar). Bunu aşmayın. Botun, doğru
basıncı belirten bir SEVYTEST basınç göstergesi vardır: Önce güvenlik bölmesini (bakın şekil # 1) "+" işaretine
kadar, sonra ana hazneyi (bakın ş
ekil # 1), "-" işaretine ulaşılana kadar şişirin. Fazla basınç: önerilen basıncı elde
edene kadar havasını indirin. Basınç düşüşü: tekrar biraz şişirin.
T
Ü
R
K
Ç
E
Dış gövdeyi açıp, PVC yan
bölmelere ulaşmak için her
taraftaki bölmelerde fermuar
Mini Boston valfli
duvarlı alt bölme
Esnek bantlı güverte
A
yarlanabilir kova
koltukları
1
2 Tahliye
valfi
Boston valfli
yan bölme
Boston valfli yan bölme
1
2
1
Alttaki kumanda paletleri
Kol
Alttaki sökülebilir
palet
2
Plaka sistemi
Plaka sistemi
Kol

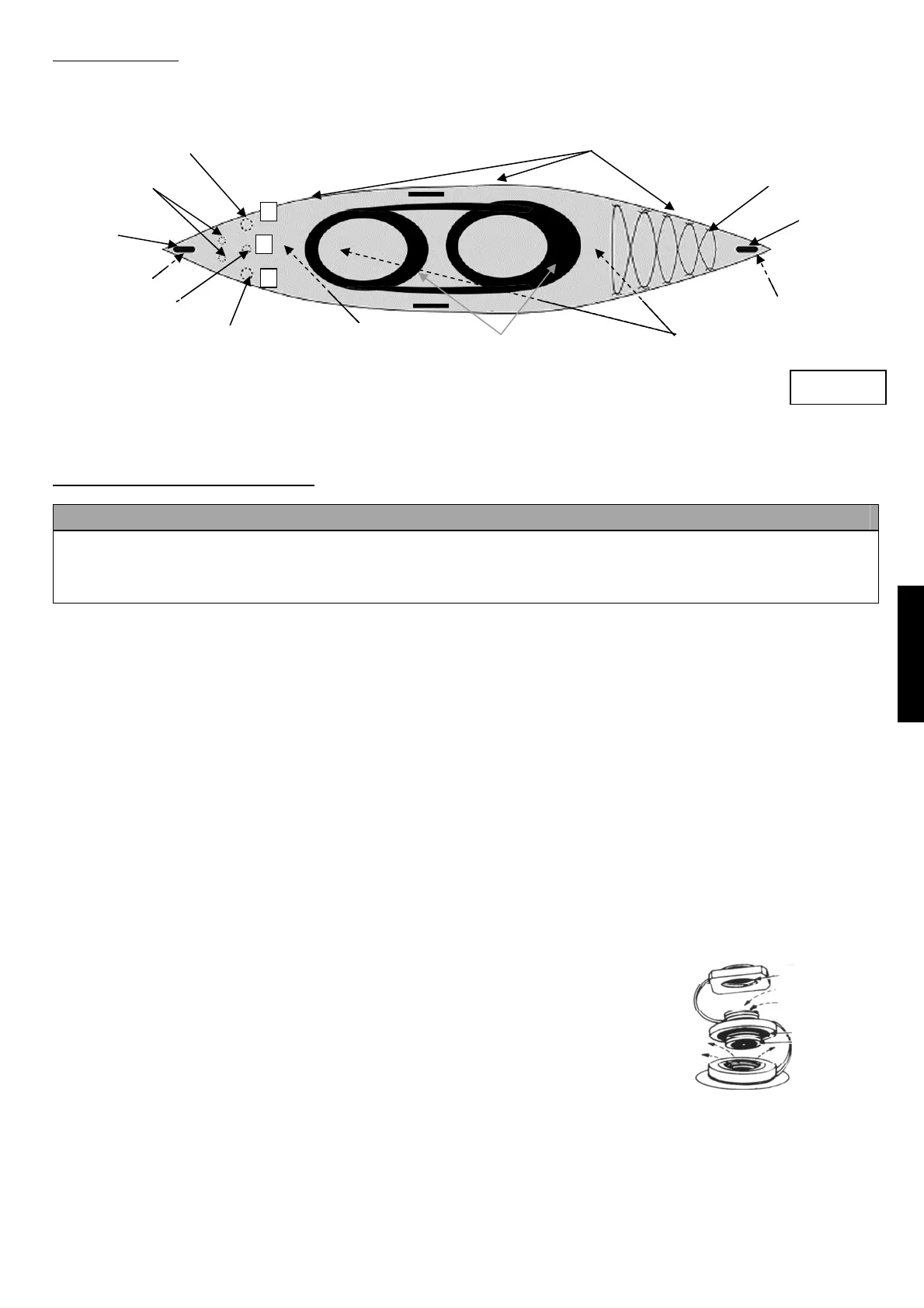

Figure 1
