28
(1) Tampa da
válvula
(2) Corpo da
válvula
(3) Base da
válvula
EQUIPAMENTO
Modelo ilustrado: POINTER K2
1/ Bancos ergonómicos ajustáveis - POINTER K1: 1; POINTER K2: 2.
2/ Patilhão amovível - POINTER K2 unicamente; POINTER K1: patilhão não amovível.
3/ Sistema de fixação das pagaias - POINTER K2: sobre as 2 câmaras laterais; POINTER K1: sobre uma câmara lateral.
Todos os modelos são fornecidos com um manómetro (excepto os modelos destinados aos U.S.A.), um kit de reparação e
um saco de transporte.
MONTAGEM / ENCHIMENTO
ADVERTÊNCIA!
Não utilize ferramentas cortantes!
A utilização de um compressor danificaria gravemente o seu produto. É um caso de exclusão da garantia.
Antes de encher o seu caiaque, monte a elevação de cobertura e o patilhão direccional amovível (POINTER K2).
ELEVAÇÃO DE COBERTURA
Insira a elevação semi-rígida em plástico negro, fornecida com o caiaque, nas bolsas que se encontram debaixo da
cobertura na ponta da frente, sobre a capa de cada lado. A pequena seta vermelha do autocolante que se encontra na
elevação deve ficar orientada para a ponta dianteira do caiaque. Isto é importante pois as extremidades são cortadas de
modo oblíquo para se adaptarem à inclinação da cobertura dianteira.
No primeiro enchimento e para permitir que se familiarize com o seu produto, encha-o num local à temperatura
ambiente (cerca de 20 °C): o PVC estará assim macio e a montagem ficará facilitada. Se o produto foi armazenado a
uma temperatura inferior a 0 ºC, coloque-o num local a 20 ºC durante cerca de 12 horas antes de o desdobrar. Utilize a
bomba de enchimento Sevylor® ou qualquer outra bomba concebida para o enchimento de caiaques, artigos de piscina,
camas, colchões de camping ou qualquer outro produto insuflável de baixa pressão. Estas bombas têm um tubo de
enchimento e adaptadores previstos para as válvulas que equipam este produto.
Desdobrar o produto sobre uma área limpa.
1. Fixe o patilhão direccional no fundo dobrando a capa. Insira as extremidades do patilhão em cada passador previsto
e estique a capa ao máximo para assegurar a fixação. Com o caiaque cheio, esta operação não será possível. A
curvatura do patilhão deve ficar orientada para a traseira do caiaque.
2. O seu produto está equipado com 2 tipos de válvulas:
a) Válvula(s) Boston (figura ao lado): desenrosque a tampa da válvula (1), enrosque
o corpo da válvula (2) na base da válvula (3); mantenha esta tampa acessível.
Introduza a extremidade do tubo da bomba na válvula e encha até atingir o nível
de pressão recomendado (ver ponto 3). Após o enchimento, fechar bem todas as
válvulas com as tampas (no sentido dos ponteiros do relógio). N.B.: uma ligeira
fuga de ar antes do fecho das válvulas com as tampas é normal. Apenas a tampa
das válvulas assegura a ESTANQUIDADE.
b) Válvula(s) flexível(is): retire a tampa da válvula e encha, servindo-se do adaptador da bomba previsto para este
tipo de válvula. Feche a válvula com a tampa e empurre-a para dentro da câmara-de-ar.
3. Encha o produto segundo a ordem de enchimento indicada na placa de matrícula impressa no produto (ver também a
figura 1, a numeração das válvulas). (*)
4. Nível de pressão máxima: a pressão nas câmaras-de-ar laterais é de 0,1 bar (= 100 mbar); a pressão na câmara
do fundo é de 0,06 bar (= 60 mbar). Não exceda os níveis de pressão indicados. Verifique a pressão com o
manómetro (**) fornecido com o produto (consultar as “Instruções para o manómetro”). Sobrepressão: esvazie até
atingir o nível de pressão recomendado. Baixa de pressão: volte a encher ligeiramente.
P
O
R
T
U
G
U
Ê
S
Câmara do fundo
de paredes com
válvula flexível
Cobertura com cabos
elásticos
Bancos ergonómicos
ajustáveis
1
2 Tampões
de despejo
Câmara lateral
com válvula Boston
Câmara lateral com
válvula Boston
1
2
1
Bandas direccionais por
baixo
Pega
Patilhão amovível
por baixo
2
Sistema de placas
Sistema de placas
Espaço de
arrumos
Pega
Capa em nylon
Sistema de fixação
das pagaias
3
Fechos de correr em cada câmara lateral para
abertura da capa e acesso às câmaras laterais
em PVC

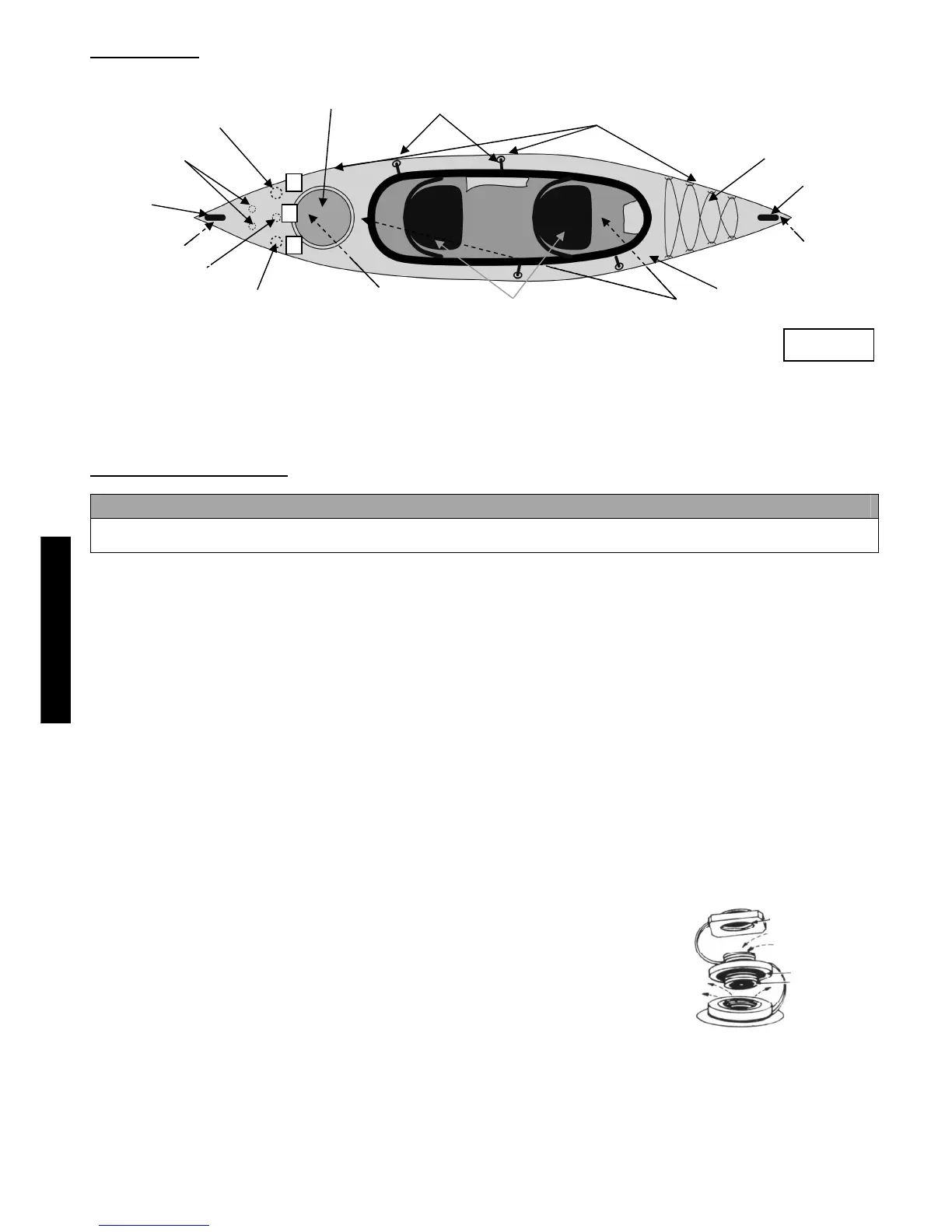

Figura 1
