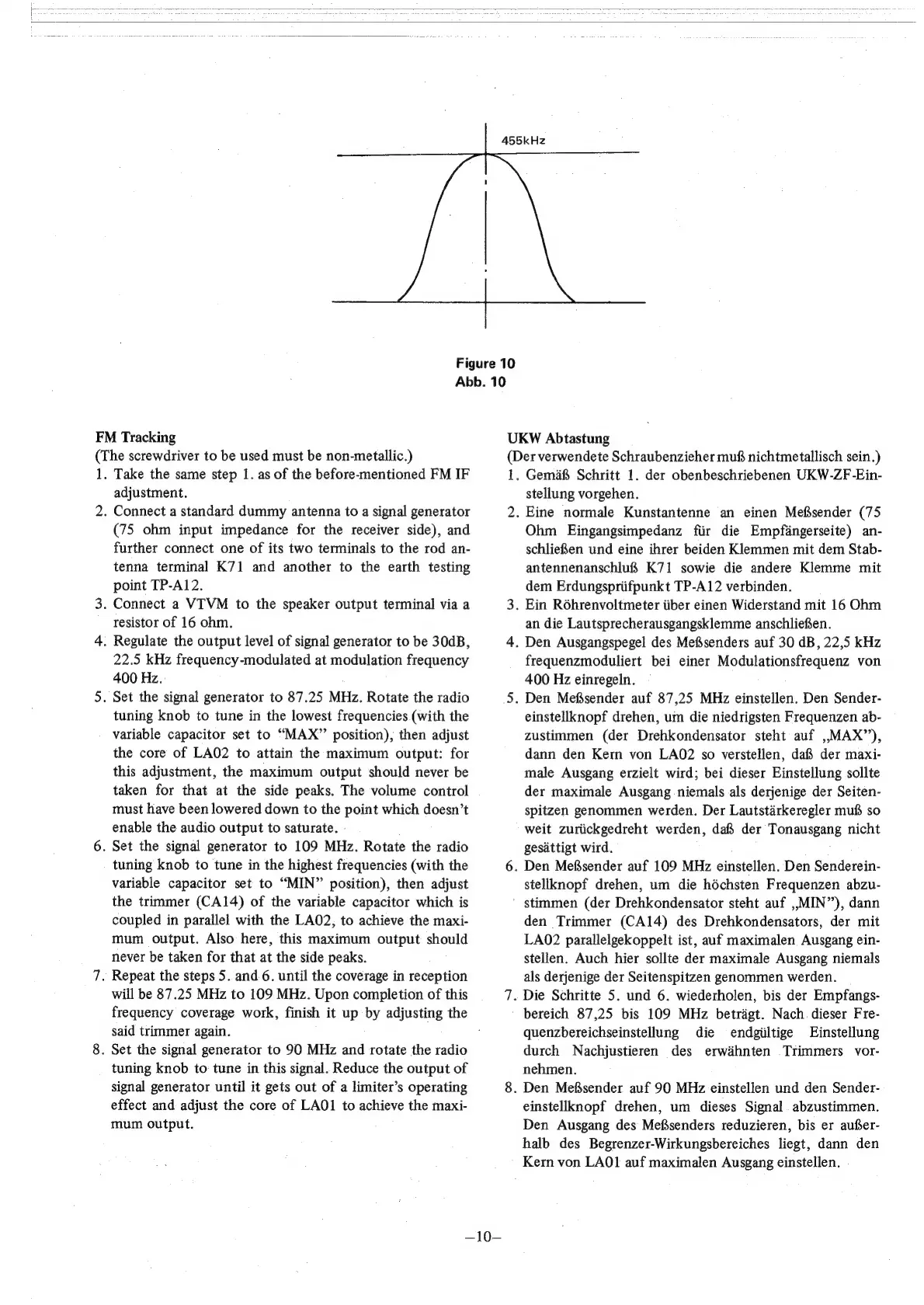

Sharp 10P-18G User Manual

455kHz
Figure 10
Abb. 10
FM Tracking
(The screwdriver to be used must be non-metallic.)
1.
2.
Take the same step 1. as of the before-mentioned FM IF
adjustment.
Connect a standard dummy antenna to a signal generator
(75 ohm input impedance for the receiver side), and
further connect one of its two terminals to the rod an-
tenna terminal K71 and another to the earth testing
point TP-A12.
. Connect a VIVM to the speaker output terminal via a
resistor of 16 ohm.
. Regulate the output level of signal generator to be 30dB,
22.5 kHz frequency-modulated at modulation frequency
400 Hz.
. Set the signal generator to 87.25 MHz. Rotate the radio
tuning knob to tune in the lowest frequencies (with the
variable capacitor set to “MAX” position), then adjust
the core of LAO2 to attain the maximum output: for
this adjustment, the maximum output should never be
taken for that at the side peaks. The volume control
must have been lowered down to the point which doesn’t
enable the audio output to saturate.
. Set the signal generator to 109 MHz. Rotate the radio
tuning knob to tune in the highest frequencies (with the
variable capacitor set to “MIN” position), then adjust
the trimmer (CA14) of the variable capacitor which is
coupled in parallel with the LAO2, to achieve the maxi-
mum output. Also here, this maximum output should
never be taken for that at the side peaks.
. Repeat the steps 5. and.6. until the coverage in reception
will be 87.25 MHz to 109.MHz. Upon completion of this
frequency coverage work, finish it up by adjusting the
said trimmer again.
. Set the signal generator to 90 MHz and rotate the radio
tuning knob to tune in this signal. Reduce the output of
signal generator until it gets out of a limiter’s operating
effect and adjust the core of LAO1 to achieve the maxi-
mum output.
UKW Abtastung
(Der verwendete Schraubenzieher muf nichtmetallisch sein.)
1.
2.
GemafS Schritt 1. der obenbeschriebenen UKW-ZF-Ein-
stellung vorgehen.
Eine normale Kunstantenne an einen Mefssender (75
Ohm Eingangsimpedanz fiir die Empfangerseite) an-
schlieSen und eine ihrer beiden Klemmen mit dem Stab-
antennenanschlufi K71 sowie die andere Klemme mit
dem Erdungspriifpunkt TP-A12 verbinden.
. Ein Rohrenvoltmeter iiber einen Widerstand mit 16 Ohm
an die Lautsprecherausgangsklemme anschliefen.
. Den Ausgangspegel des Mefsenders auf 30 dB, 22,5 kHz
frequenzmoduliert bei einer Modulationsfrequenz von
400 Hz einregeln.
. Den MeSisender auf 87,25 MHz einstellen. Den Sender-
einstellknopf drehen, um die niedrigsten Frequenzen ab-
zustimmen (der Drehkondensator steht auf ,.MAX’’),
dann den Kern von LAOQ2 so verstellen, dafs der maxi-
male Ausgang erzielt wird; bei dieser Einstellung sollte
der maximale Ausgang niemals als derjenige der Seiten-
spitzen genommen werden. Der Lautstairkeregler mu so
weit zuriickgedreht werden, dafs der Tonausgang nicht
gesattigt wird.
. Den Mef§sender auf 109 MHz einstellen. Den Senderein-
stellknopf drehen, um die hdéchsten Frequenzen abzu-
stimmen (der Drehkondensator steht auf ,,MIN”), dann
den Trimmer (CA14) des Drehkondensators, der mit
LA02 parallelgekoppelt ist, auf maximalen Ausgang ein-
stellen. Auch hier sollte der maximale Ausgang niemals
als derjenige der Seitenspitzen genommen werden.
. Die Schritte 5. und 6. wiederholen, bis der Empfangs-
’ bereich 87,25 bis 109 MHz betragt. Nach dieser Fre-
—10—
quenzbereichseinstellung die endgiiltige Einstellung
durch Nachjustieren des erwahnten Trimmers vor-
nehmen.
. Den Mefisender auf 90 MHz einstellen und den Sender-
einstellknopf drehen, um dieses Signal abzustimmen.
Den Ausgang des Mefisenders reduzieren, bis er aufer-
halb des Begrenzer-Wirkungsbereiches liegt, dann den
Kern von LAO] auf maximalen Ausgang einstellen.
