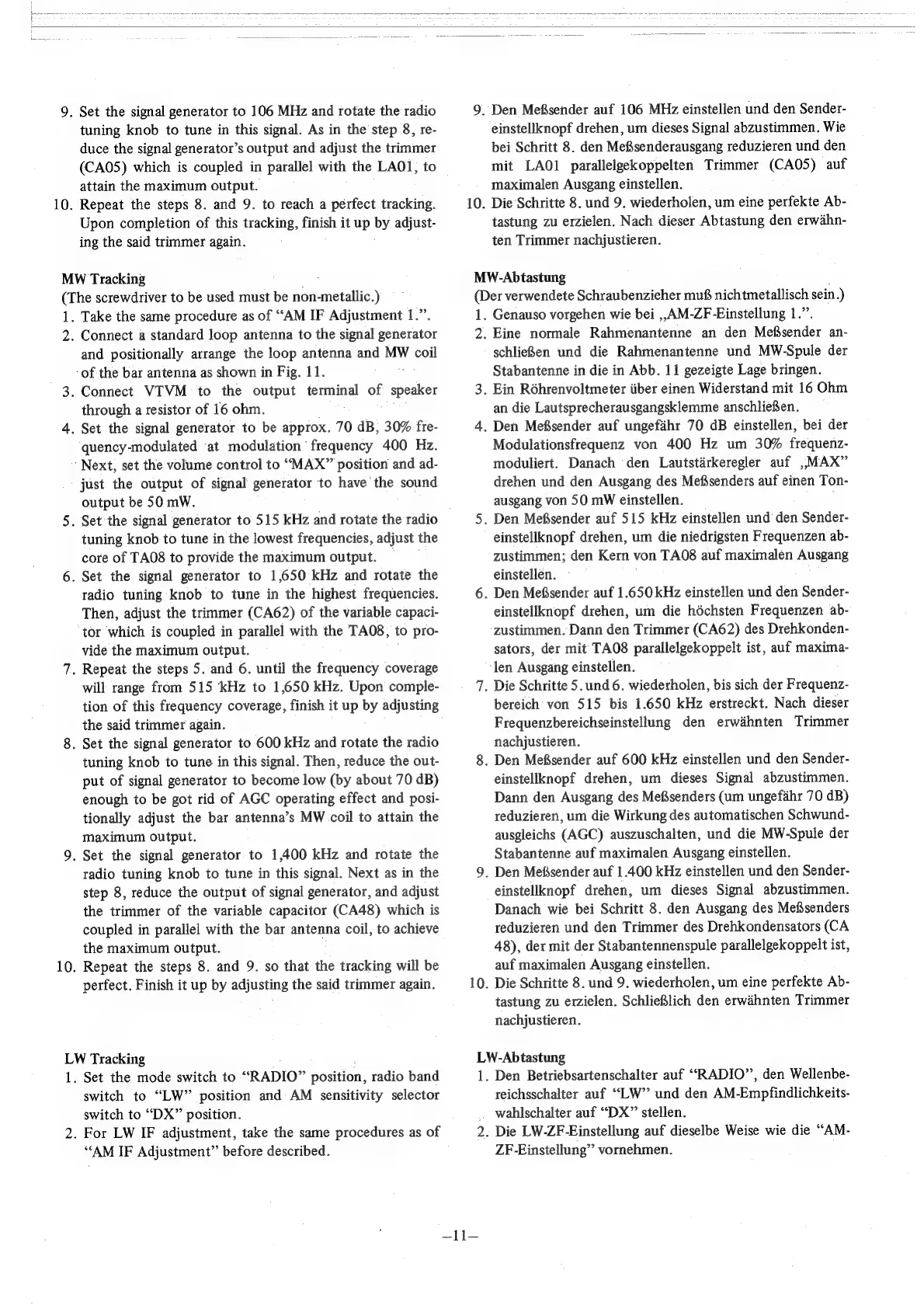

Set the signal generator to 106 MHz and rotate the radio
tuning knob to tune in this signal. As in the step 8, re-
duce the signal generator’s output and adjust the trimmer
(CAOS5) which is coupled in parallel with the LAO1, to
attain the maximum output.
Repeat the steps 8. and 9. to reach a perfect tracking.
Upon completion of this tracking, finish it up by adjust-
ing the said trimmer again.
MW Tracking 3
(The screwdriver to be used must be non-metallic.)
1.
2.
10.
Take the same procedure as of “AM IF Adjustment 1.”.
Connect a standard loop antenna to the signal generator
and positionally arrange the loop antenna and MW coil
-of the bar antenna as shown in Fig. 11.
. Connect VTVM to the output terminal of speaker
through a resistor of 16 ohm.
. Set the signal generator to be approx. 70 dB, 30% fre-
quency-modulated ‘at modulation frequency 400 Hz.
‘Next, set the volume control to “MAX” position and ad-
just the output of signal generator to have the sound
output be 50 mW.
. Set the signal generator to 515 kHz and rotate the radio
tuning knob to tune in the lowest frequencies, adjust the
core of TA08 to provide the maximum output.
. Set the signal generator to 1,650 kHz and rotate the
radio tuning knob to tune in the highest frequencies.
Then, adjust the trimmer (CA62) of the variable capaci-
tor which is coupled in parallel with the TA08, to pro-
vide the maximum output.
. Repeat the steps 5. and 6. until the frequency coverage
will range from 515 kHz to 1,650 kHz. Upon comple-
tion of this frequency coverage, finish it up by adjusting
the said trimmer again.
. Set the signal generator to 600 kHz and rotate the radio
tuning knob to tune in this signal. Then, reduce the out-
put of signal generator to become low (by about 70 dB)
enough to be got rid of AGC operating effect and posi-
tionally adjust the bar antenna’s MW coil to attain the
maximum output.
. Set the signal generator to 1,400 kHz and rotate the
radio tuning knob to tune in this signal. Next as in the
step 8, reduce the output of signal generator, and adjust
the trimmer of the variable capacitor (CA48) which is
coupled in parallel with the bar antenna coil, to achieve
the maximum output.
Repeat the steps 8. and 9. so that the tracking will be
perfect. Finish it up by adjusting the said trimmer again.
LW Tracking
1.
2.
Set the mode switch to “RADIO” position, radio band
switch to “LW” position and AM sensitivity selector
switch to “DX” position.
For LW IF adjustment, take the same procedures as of
“AM IF Adjustment” before described.
9.
10.
“Den Mefisender auf 106 MHz einstellen und den Sender-
einstellknopf drehen, um dieses Signal abzustimmen. Wie
bei Schritt 8. den MeSsenderausgang reduzieren und den
mit LAOI parallelgekoppelten Trimmer (CA05) auf
maximalen Ausgang einstellen.
Die Schritte 8. und 9. wiederholen, um eine perfekte Ab-
tastung zu erzielen. Nach dieser Abtastung den erwahn-
ten Trimmer nachjustieren.
MW-Abtastung
(Der verwendete Schraubenzieher muf nichtmetallisch sein.)
1.
2.
Genauso vorgehen wie bei ,,AM-ZF-Einstellung 1.”.
Eine normale Rahmenantenne an den Mefisender an-
schlieRen und die Rahmenantenne und MW-Spule der
Stabantenne in die in Abb. 11 gezeigte Lage bringen.
. Ein R6ohrenvoltmeter iiber einen Widerstand mit 16 Ohm
an die Lautsprecherausgangsklemme anschliefen.
. Den Mefisender auf ungefahr 70 dB einstellen, bei der
Modulationsfrequenz von 400 Hz um 30% frequenz-
moduliert. Danach den Lautstirkeregler auf ,MAX”
drehen und den Ausgang des Mefisenders auf einen Ton-
ausgang von 50 mW einstellen. ,
. Den Mefisender auf 515 kHz einstellen und den Sender-
einstellknopf drehen, um die niedrigsten Frequenzen ab-
zustimmen; den Kern von TAO8 auf maximalen Ausgang
einstellen.
. Den Mefisender auf 1.650 kHz einstellen und den Sender-
einstellknopf drehen, um die héchsten Frequenzen ab-
zustimmen. Dann den Trimmer (CA62) des Drehkonden-
sators, der mit TAO8 parallelgekoppelt ist, auf maxima-
‘len Ausgang einstellen.
. Die Schritte 5. und 6. wiederholen, bis sich der Frequenz-
bereich von 515 bis 1.650 kHz erstreckt. Nach dieser
Frequenzbereichseinstellung den erwahnten Trimmer
nachjustieren.
. Den Me&sender auf 600 kHz einstellen und den Sender-
einstellknopf drehen, um dieses Signal abzustimmen.
Dann den Ausgang des Mefisenders (um ungefahr 70 dB)
reduzieren, um die Wirkung des automatischen Schwund-
ausgleichs (AGC) auszuschalten, und die MW-Spule der
Stabantenne auf maximalen Ausgang einstellen.
. Den Mefisender auf 1.400 kHz einstellen und den Sender-
einstellknopf drehen, um dieses Signal abzustimmen.
Danach wie bei Schritt 8. den Ausgang des Mefsenders
reduzieren und den Trimmer des Drehkondensators (CA
48), der mit der Stabantennenspule parallelgekoppelt ist,
auf maximalen Ausgang einstellen.
. Die Schritte 8. und 9. wiederholen, um eine perfekte Ab-
tastung zu erzielen. SchlieSlich den erwahnten Trimmer
nachjustieren.
LW-Abtastung
1.
2:
—11—
Den Betriebsartenschalter auf “RADIO”, den Wellenbe-
reichsschalter auf “LW” und den AM-Empfindlichkeits-
wahlschalter auf “DX” stellen.
Die LW-ZF-Einstellung auf dieselbe Weise wie die ““AM-
ZF-Einstellung” vornehmen.
