UK-2
УКРАЇНСЬКА
Встановлення монтажної пластини
(1) Керуючись розділом “МОНТАЖНІ РОЗМІРИ ВНУТРІШНЬОГО БЛОКА”, позна-
чте місця кріпильних отворів та отвору для трубопроводів.
• Рекомендовані кріпильні отвори позначені колами (7 місць)
• Переконайтеся, що монтажна пластина встановлена горизонтально.
(2) Просвердліть отвори діаметром 5,5
мм й глибиною 30 мм та встановіть
дюбелі.
(3) Закріпіть монтажну пластину на
стіні й перевірте, чи надійно вона
закріплена.
(1)
Зніміть передню панель. Див. розділ “ДЕ-
МОНТАЖ ПЕРЕДНЬОЇ ПАНЕЛІ” (сторінка 4).
(2) Вийміть і витягніть дренаж-
ний шланг.
(3) Витягніть дренажну пробку.
(4)
Встановіть на місце дренажний шланг і дре-
нажну пробку.
• Повністю вставте дренажний шланг до
кінця та закріпіть його продовження.
• Вставте в дренажну пробку шестигран-
ний ключ й повністю втисніть її.
Застереження:
Після заміни переконайтеся в надійності
кріплення дренажного шлангу та дренаж-
ної пробки.
Заміна дренажного шлангу
1
2
3
4
5
N
24
5
Монтаж внутрішнього блока
Для підведення трубопроводу справа
(1) Проведіть труби та дренажний шланг через
отвір для трубопроводів.
(2) Повісьте блок на монтажну пластину.
(3) Протягніть з’єднувальний кабель у внутріш-
ній блок.
(4) Натисніть на блок так, щоб нижні гаки уві-
йшли в отвори монтажної пластини.
(5) Потягніть внутрішній блок за нижню частину,
щоб перевірити надійність його
кріплення.
Для підведення трубопроводу зліва
(1) Поміняйте місцями дренажний шланг та
дренажну пробку. Див. розділ “Заміна дре-
нажного шлангу”.
(2) Під’єднайте труби та з’єднувальний кабель.
(3) Обмотайте труби та з’єднувальний кабель
спеціальною стрічкою.
(4) Прокладіть труби вздовж задньої частини
блока й закріпіть фіксатором трубопровода.
(5) Проведіть труби, з’єднувальний кабель
та
дренажний шланг через отвір для трубопро-
водів.
(6) Повісьте блок на монтажну пластину.
(7) Натисніть на блок так, щоб нижні гаки уві-
йшли в отвори монтажної пластини.
(8) Потягніть внутрішній блок за нижню частину,
щоб перевірити надійність його кріплення.
Примітки:
• Обережно вигніть труби, щоб не пошкодити їх.
• Прокладіть дренажний шланг
під трубами.
Використовуйте мідний кабель. (Площа поперечного перерізу 2,0 мм
2
)
Використовуйте кабель, не легший за гнучкий поліхлорпрено-
вий кабель в оболонці (умовне позначення 60245 IEC 57).
(1) Підготуйте кінець з’єднувального кабеля для підключення з
внутрішньої сторони.
(2) Відкрийте відкривну панель.
(3) Підключіть кабель.
(4) Закріпіть кабель кабельним хомутом і коротким гвинтом.
(5) Закрийте відкривну панель.
Застереження:
• Будьте дуже обережні, не переплутайте клеми! Неправильне
підключення кабеля
може призвести до пошкодження вну-
трішньої схеми керування.
• Підключивши кабель, обов’язково переконайтеся, що по-
значення на клемних колодках внутрішнього та зовнішнього
блоків співпадають.
Дренажний
шланг
МОНТАЖНА ПЛАСТИНА
Стрічка
Стіна
7 КОРОТКИЙ ГВИНТ
8 КРИШКА
КАБЕЛЮ
З’єднувальний кабель
Дріт заземлення
Клемна колодка
Дренажна пробка
Дренажний
шланг
Шестигранний
ключ
Дренажна
пробка
Дренажний
шланг
Дренажна
пробка
ɦɦ
ɦɦ
ɦɦ
ɦɦ
Підготуйте отвір під труби
(1) Просвердліть отвір під труби
за допомогою свердла для
бетону або циліндричної пили
діаметром 70 мм, зробивши
нахил 5 мм у напрямку назо-
вні.
(2) Встановіть муфту та пробки.
1

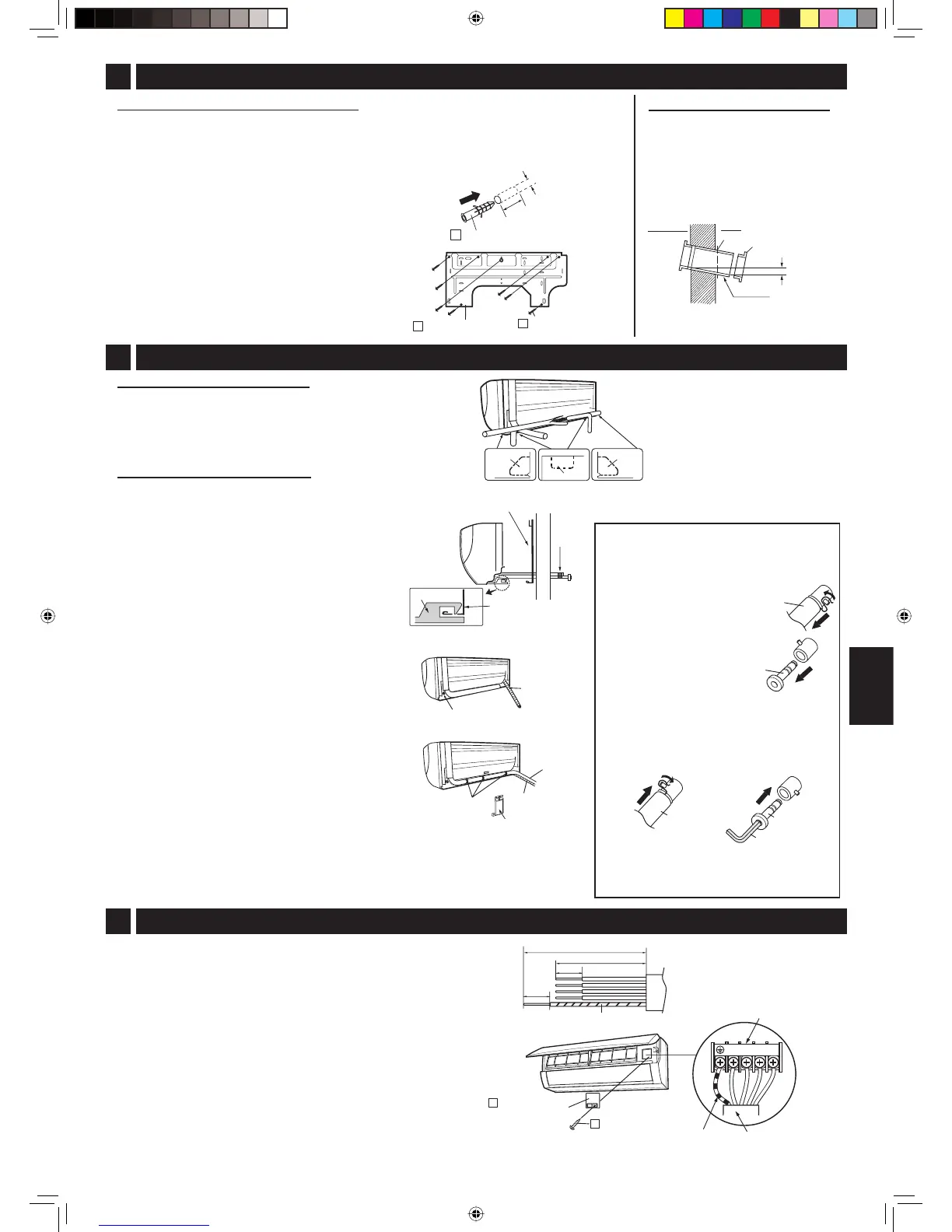

ВСТАНОВЛЕННЯ МОНТАЖНОЇ ПЛАСТИНИ Й ПІДГОТОВКА ОТВОРУ ДЛЯ ТРУБ
2
ВСТАНОВЛЕННЯ ВНУТРІШНЬОГО БЛОКА
Прокладання трубопроводу
Для прокладання трубопроводу у напрямках 1, 2, 4 та
5 зробіть проріз у призначеному для цього місці,
не
залишаючи гострих країв.
(Збережіть вирізану пластину на майбутнє)
3
ПІДКЛЮЧЕННЯ КАБЕЛЮ ДО ВНУТРІШНЬОГО БЛОКА
1 МОНТАЖНА
ПЛАСТИНА
3 ШУРУП
Всередині
Зовні
Вирізати пилою.
Ковпачок
5 мм
Муфта
(Назовні
донизу
)
Пластина
Розріжте пласти-
ну вздовж пазу.
Пластина
Плас-
тина
Гак
МОНТАЖНА ПЛАСТИНА
Дріт заземлення
Фіксатор
трубопровода
30
мм
5,5
мм
2 ДЮБЕЛЬ
Дренажний шланг
Труби
Стрічка
