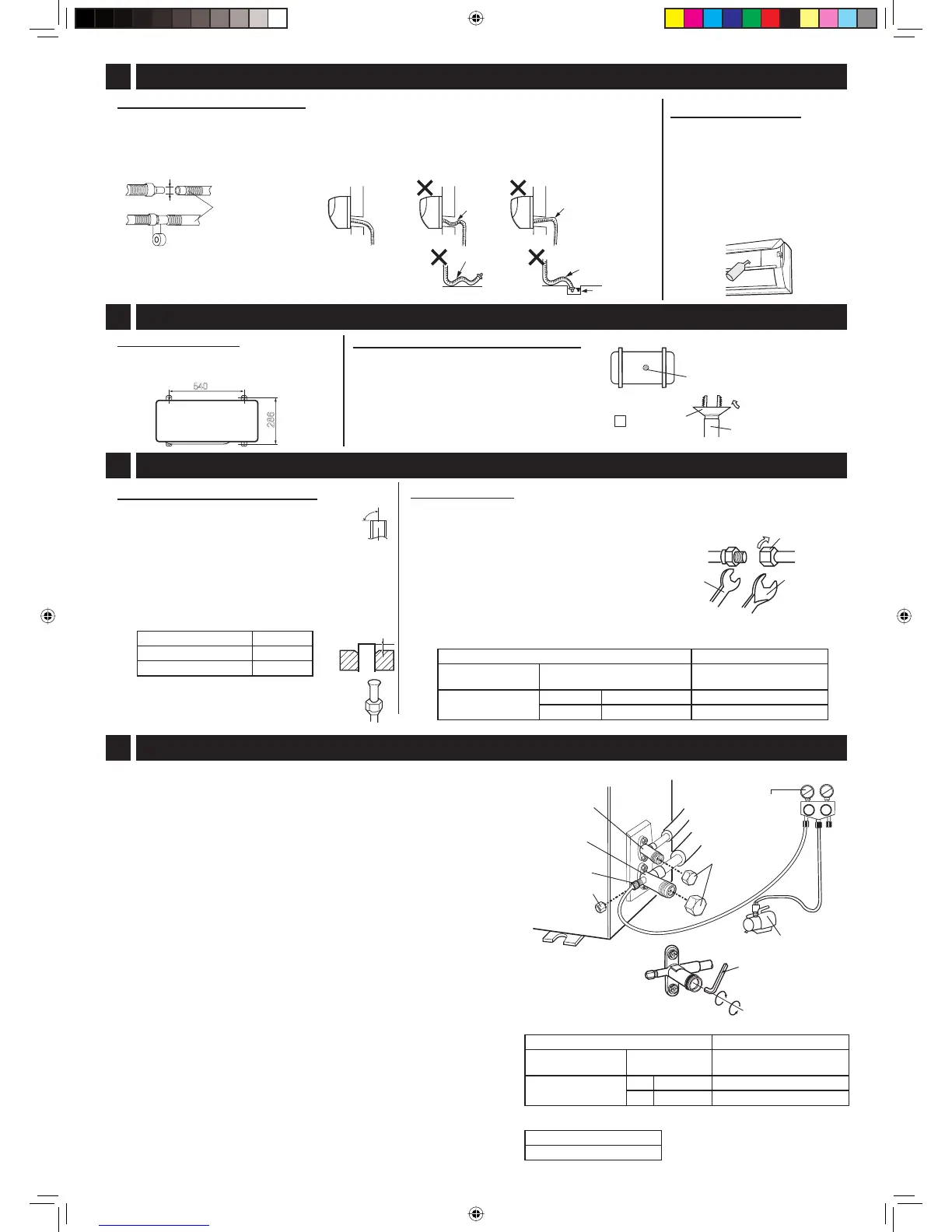

UK-3
Розвальцювання кінця труби
(1)
Розрізання труби за допомогою труборіза
Ріжте труби під прямим кутом.
(2) Видалення задирок
Простежте, щоб у трубу не потрапляла стружка.
(3) Встановлення конусної гайки
Для зєднання рідинної труби на внутрішньому блоці вико-
ристайте конічну гайку, яка входить у комплект приладдя.
(4) Розвальцювання
Технологічні розміри при розвальцюванні (А)
Інструмент А
Інструмент для R410A 0 - 0,5 мм
Звичайний інструмент
1,0 - 1,5 мм
(5) Перевірка
Результатом розвальцювання має бути
абсолютно круглий перетин.
Не забудьте про конусну гайку
.
Уникайте вигинів.
Не лишайте у воді.
6
ПІДКЛЮЧЕННЯ ТРУБ ПОДАЧІ ХОЛОДОАГЕНТА
Конусна гайка
Уникайте
утворення
кілець.
Уникайте підйомів шлангу.
Підключення дренажного шлангу
(1) Підєднайте дренажний
шланг.
(2) Обмотайте місце зєднання
спеціальною стрічкою.
ø17 мм
З'єднання труб
Спочатку підєднайте труби до внутрішнього блока, а потім до зовнішнього. Для підклю-
чення внутрішнього блока зніміть ущільнювальний ковпачок на кінці рідинної труби.
(1) Затягніть конусні гайки спочатку вручну на
3-4 оберти.
(2) Затягніть труби за допомогою гайкового
ключа та динамометричного ключа.
Не затягуйте труби занадто сильно. Це
може призвести до їхньої деформації
або пошкодження.
4
ПІДКЛЮЧЕННЯ ДРЕНАЖНОГО ШЛАНГУ ДО ВНУТРІШНЬОГО БЛОКА
7
ВИДАЛЕННЯ ПОВІТРЯ
Уникайте утворення
кілець.
90°
A
Lo Hi
Примітки:
Прокладіть дренажний шланг під нахилом донизу, щоб забезпе-
чити рівномірний відтік вологи.
Прослідкуйте, щоб дренажний шланг не піднімався, не утворював
кілець і щоб його кінець не потрапив у воду, як зображено нижче.
Якщо дренажний шланг проходить через кімнату, обгорніть його
подовження теплоізоляційною стрічкою.
Використовуйте вакуумний насос, манометричний колектор та шланги, при-
значені спеціально для роботи з R410A.
(1) Зніміть обидві пробки зі штоків 2- та 3-ходового клапанів.
(2) Зніміть пробку сервісного отвору 3-ходового клапана.
(3) Підєднайте шланг манометричного колектора до сервісного отвору та
вакуумного насоса.
Переконайтеся, що на кінці шлангу, що підєднується до сервісного отво
-
ру, є штовхач штока клапана.
(4) Відкрийте вентиль манометричного колектора й запустіть насос на 10-15
хвилин.
Переконайтеся, що показ мановакууметра становить -0,1 МПа (-76 см рт. ст.).
(5) Закрийте вентиль манометричного колектора.
(6) Вимкніть вакуумний насос.
Залиште насос у такому стані на 1-2 хвилини та переконайтеся, що голка
мановакууметра на виходить назовні.
(7) Відкрийте 2-ходовий клапан, повернувши шестигранний ключ на 90° про-
ти годинникової стрілки. За 5 секунд закрийте його й перевірте, чи нема
витоку газу*.
(8) Відєднайте шланг манометричного колектора
від сервісного отвору.
(9)
Повністю відкрийте 2-ходовий клапан за допомогою шестигранного ключа.
(10)
Повністю відкрийте 3-ходовий клапан за допомогою шестигранного ключа.
(11)
Надійно затягніть пробки сервісного отвору та штоків клапанів динамо-
метричним ключем, дотримуючись зазначеного зусилля затягування.
* Після видалення повітря перевірте місця зєднання на предмет витоку газу
за допомогою детектора витоку або мильної води. Використовуйте висо-
кочутливий детектор, призначений спеціально для роботи з R410A.
540
286
Манометричний колектор
Мановакууметр
Вакуумний
насос
Пробка сервісного
отвору
3-ходовий клапан
Пробка штока
клапана
Момент затягування пробки штока клапана
Діаметр труби Момент
Сторона рідкого
холодоагенту
1/4”
24±3 Н · м (2,4 ± 0,3 кгс · м)
Сторона газоподіб-
ного холодоагенту
3/8”
AE-A9NR
24±3 Н · м (2,4 ± 0,3 кгс · м)
1/2”
AE-A12NR
31±3 Н · м (3,1 ± 0,3 кгс · м)
Момент затягування пробки сервісного отвору
Момент
11±1 Н · м (1,1±0,1 кгс · м)
Монтажні розміри
Дотримуючись схеми на рисунку, на-
дійно закріпіть зовнішній блок болта-
ми.
5
ВСТАНОВЛЕННЯ ЗОВНІШНЬОГО БЛОКА
Перевірка дренажу
(1)
Відкрийте відкривну панель.
(2) Вийміть повітряні фільтри.
(3) За допомогою воронки
налийте води в дренажний
отвір.
(4) Перевірте, чи правильно
відбувається вивід води.
Підключення дренажного шлангу
В режимі обігріву пристрій виводить
воду з дренажного отвору. Якщо знадо-
биться, підєднайте дренажний шланг.
ПРИМІТКА:
У регіонах із холодним кліматом не
рекомендується використовувати дре-
нажний шланг
через ризик замерзання.
Дренажний шланг
(є в продажу)
Дренажний отвір
9 ПЕРЕХІДНИК
ДРЕНАЖНОГО
ШЛАНГУ
Ключ
Динамометричний
ключ
2-ходовий клапан
Шестигранний ключ
(5 мм по діагоналі)
ВІДКРИТИ
Сервісний отвір
ЗАКРИТИ
Момент затягування конусної гайки
Діаметр труби Момент
Сторона рідкого
холодоагенту
1/4” (ø 6,35 мм) 16±2 Н · м (1,6±0,2 кгс · м)
Сторона газоподіб-
ного холодоагенту
AY-AP9NR
3/8” (ø 9,52 мм) 38±4 Н · м (3,8±0,4 кгс · м)
AY-AP12NR
1/2” (ø 12,7 мм)
55 ± 5
Н · м
(5,5 ± 0,5 кгс · м)
Дренажний
шланг
(є в продажу)
Нижня рама
