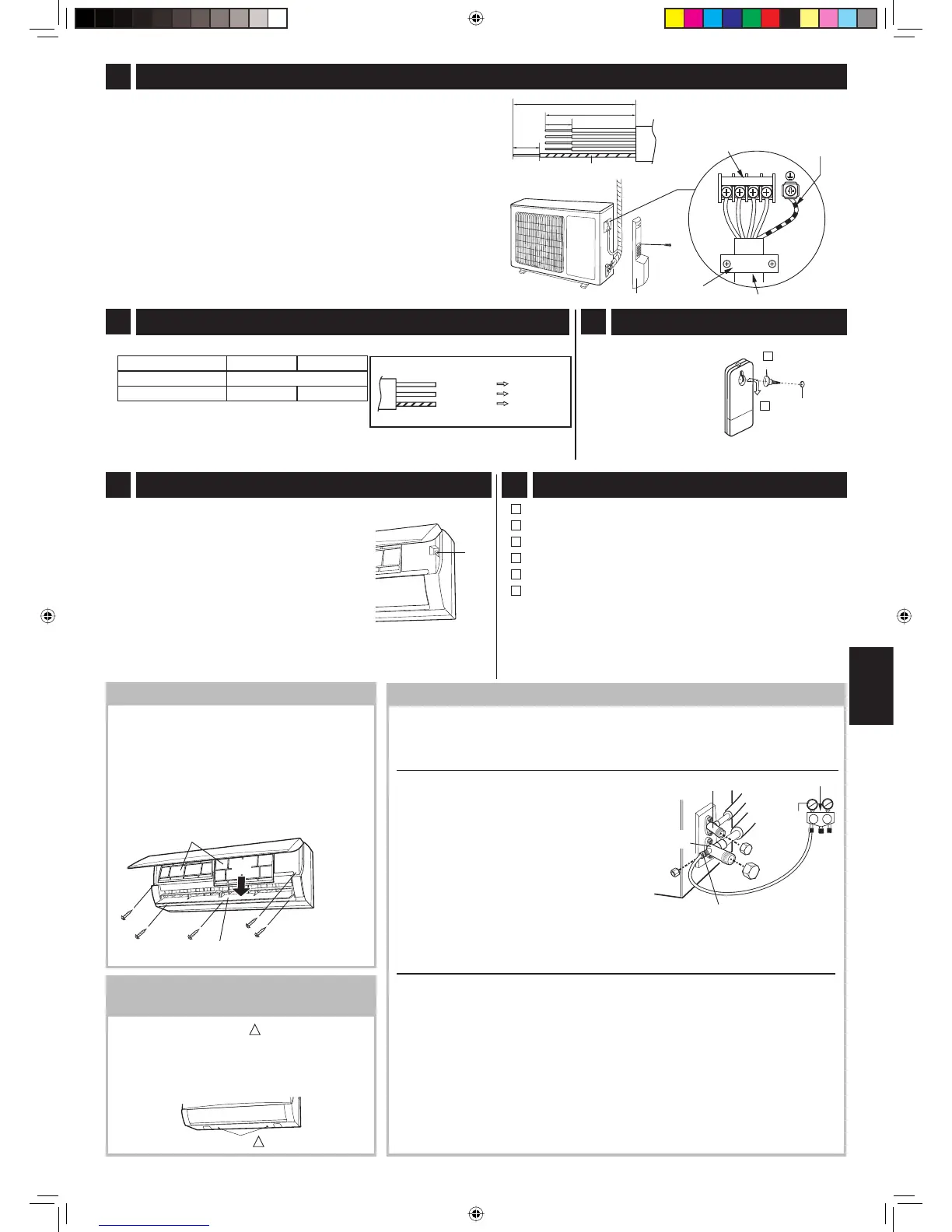

UK-4
УКРАЇНСЬКА
ВІДКАЧУВАННЯ
Процедура відкачування виконується у разі демонтажу пристрою для вста-
новлення в іншому місці, його “консервування”, проведення ремонту тощо.
Відкачування проводиться для збирання холодоагенту в зовнішньому блоці.
ПРОЦЕДУРА ЗАЗАСТОСУВАННЯМ МАНОМЕТРИЧНОГО КОЛЕКТОРА
(рекомендована процедура)
(1) під’єднайте манометричний колектор до
сервісного отвору триходового клапана.
(2) Увімкніть кондиціонер на охолодження
в режимі пробного запуску (див. розділ
11 ПРОБНИЙ ЗАПУСК).
(3) Через 5-10 хвилин негайно повністю
закрийте 2-ходовий клапан.
(4) Закрийте 3-ходовий клапан, коли мано-
метр з комбінованою шкалою показува-
тиме майже 0 МПа (0 см. рт. ст.).
(5) Зупиніть пробний режим.
(6) Від’єднайте шланг манометричного колектора від сервісного отвору.
(7) Від’єднайте обидві трубки подачі холодоагенту.
ПРОЦЕДУРА БЕЗ ЗАСТОСУВАННЯ МАНОМЕТРИЧНОГО КОЛЕКТОРА
(1) Увімкніть кондиціонер на охолодження в режимі пробного запуску (див.
розділ 11 ПРОБНИЙ ЗАПУСК).
(2) Через 5-10 хвилин повністю закрийте 2-ходовий клапан, повернувши
шестигранний ключ за годинниковою стрілкою.
(3) Через 2-3 хвилини повністю швидко закрийте 3-ходовий клапан.
(4) Зупиніть пробний режим.
(5) Від’єднайте обидві трубки подачі холодоагенту.
Застереження:
•
Перш ніж розпочати процедуру демонтажу труб холодоагенту, переконайтеся, що компресор
вимкнений. Недотримання цього правила може призвести до розриву труб і травмування.
•
Не проводьте ВІКАЧУВАННЯ за наявності витоку холодоагенту або за відсутності
холодоагенту в контурі. Недотримання цього правила може призвести до розриву
труб і травмування.
ɦɦ
ɦɦ
ɦɦ
ɦɦ
2
N
(
1
)
45
Lo Hi
(3)
(2)
(1)
ЗНЯТТЯ БЛОКА З МОНТАЖНОЇ
ПЛАСТИНИ
Натисніть на позначки “ “ на днищі вну-
трішнього блока й потягніть його на себе.
Коли гаки вийдуть з монтажної пластини,
потягніть внутрішній блок догори, підтриму-
ючи його під днище.
(1) Підготуйте кінець з’єднувального кабеля для підключення
до зовнішнього блока.
(2)
Зніміть кришку блока керування.
(3)
Зніміть
тримач кабелю
та
підключіть кабель.
Під’єднайте кабель до зазначених клем.
(4) Закріпіть кабельну оболонку за допомогою тримача й гвинта.
(5) Ще раз переконайтеся, що кабель надійно закріплений.
(6) Встановіть кришку блока керування.
Застереження:
• Переконайтеся, що жили кабеля увійшли глибоко в контактну
колодку, та затягніть гвинти. Поганий контакт може стати при-
чиною перегріву, загоряння
або збою в роботі пристрою.
• Підключивши кабель, обов’язково переконайтеся, що по-
значення на клемних колодках внутрішнього та зовнішнього
блоків співпадають.
Дріт
заземлення
Кришка блока керування
З’єднувальний кабель
Клемна колодка
Тримач кабелю
Гвинт
Кабель живлення
Синій
Коричневий
Зелений з жов-
тою смужкою
Живлення
Нейтраль
Фаза
Заземлення
AUX
Підготуйте окреме коло живлення.
AY-AP9NR AY-AP12NR
Напруга живлення 220 В - 240 В, однофазна
Автоматичний вимикач 10 A 15 A
8
ПІДКЛЮЧЕННЯ КАБЕЛЮ ДО ЗОВНІШНЬОГО БЛОКА
9
ПРОКЛАДЕННЯ КАБЕЛЮ ЖИВЛЕННЯ
11
ПРОБНИЙ ЗАПУСК
(1)
Увімкніть пристрій за допомогою пульта ДК.
(2) Щоб здійснити пробний запуск, натис-
ніть кнопку AUX на пристрої та утримуй-
те її протягом 5 секунд або довше. Ви
почуєте звуковий сигнал, а лампочка
робочого режиму почне блимати.
(3) Щоб перевести систему на тестовий
режим обігріву, запустіть її в
режимі
охолодження, а потім оберіть з пульта
ДК режим обігріву.
(4) Переконайтеся в належній роботі систе-
ми й натисніть кнопку AUX ще раз, щоб
вимкнути пристрій.
12 ПЕРЕВІРТЕ НАСТУПНЕ
Чи використовується джерело живлення з належною напругою?
Чи з’єднувальний кабель надійно підключений до клемної колодки?
Чи правильно розташований дріт заземлення?
Чи правильно виконаний дренаж?
Чи надійно закріплений внутрішній блок на монтажній пластині?
Чи не витікає газ у місцях з’єднання труб?
Пояснити користувачу
• Поясніть користувачу, як користуватися та обслуговувати систе-
му, дотримуючись вказівок, наведених в інструкції з експлуатації.
•
Попросіть користувача уважно прочитати інструкцію з експлуатації.
•
Встановивши систему, віддайте користувачу інструкцію з монтажу.
• У коло живлення слід встановити вимикач з відстанню між розімкненими
контактами не менше 3 мм по всіх полюсах.
Дріт заземлення
Позначка “ “
10
ПІДВІШУВАННЯ ПУЛЬТА ДИСТАНЦІЙНОГО КЕРУВАННЯ
ДЕМОНТАЖ ПЕРЕДНЬОЇ ПАНЕЛІ
(1) Вийміть повітряний фільтр.
(2) Відкрийте руками вертикальну жалюзій-
ну решітку.
(3) Відкрутіть 5 гвинтів на передній панелі.
(4) Зніміть передню панель.
Для проведення демонтажу трохи від-
хиліть нижню частину передньої панелі
й вийміть 5 гаків, розташованих уздовж
верхньої поверхні.
Гвинт
Вертикальна жалюзійна решітка
Повітряний фільтр
(1) За допомогою
дюбеля вкрутіть у
стіну спеціальний
шуруп.
(2) Повісьте пульт ДК
на головку шурупа.
6 СПЕЦІАЛЬ-
НИЙ ГВИНТ
2 ДЮБЕЛЬ
Манометричний
колектор
Мановаку-
уметр
3-ходовий клапан
2-ходовий клапан
Сервісний отвір
04_A3AYAP9_2NR.indb UK-404_A3AYAP9_2NR.indb UK-4 2012-01-12 20:45:432012-01-12 20:45:43
