BG-2
БЪЛГАРСКИ
(1)
Откачете предния панел. Вижте “ОТДЕЛЯ-
НЕ НА ПРЕДНИЯ ПАНЕЛ” (Страница 4).
(2) Откачете и извадете дренажния
маркуч.
(3) Извадете дренажния маркуч.
(4) Свържете отново дренажния маркуч и
дренажната капачка.
• Вкарайте изцяло дренажния маркуч
докато спре и го закрепете.
• Вкарайте шестограмния ключ в дре-
нажната капачка и натиснете докрай.
Внимание:
След смяната, уверете се че дренажния
маркуч и дренажната капачка са правилно
вкарани
.
Инсталиране на монтажната плоча
(1) Отнасяйки се към “ИНСТАЛАЦИОНЕН РАЗМЕР НА ВЪТРЕШНОТО ТЯЛО”
маркирайте местата за фиксиращите дупки и за дупката за тръбата.
•
Препоръчителните фиксиращи дупки са маркирани с кръгче около дупката. (7 точки)
• Уверете се, че монтажната плоча е хоризонтална.
(2) Пробийте дупки с диаметър 5,5 мм,
дълбочина 30 мм и закрепете стен-
ните крепежи.
(3) Закрепете монтажната плоча към
стената с дълги винтове и провере-
те стабилността.
N
24
5
Монтаж на вътрешното тяло
За десен тръбопровод
(1) Прекарайте тръбите и дренажния маркуч
през дупката за тръбите.
(2) Закачете тялото на монтажната плоча.
(3) Бутнете свързващия кабел към вътрешното
тяло.
(4) Натиснете тялото и закачете долните куки
към крепежите на монтажната плоча.
(5) Дръпнете долната част на тялото, за да про-
верите дали е на мястото си.
За
ляв тръбопровод
(1) Върнете позициите на дренажния маркуч
и дренажната капачка. Вижте “Смяна на
дренажния маркуч”.
(2) Свържете тръбите и свързващия кабел.
(3) Увийте тръбите и свързващия кабел с лента.
(4) Поставете ги зад тялото и закачете тръбния
захват.
(5) Прекарайте тръбите, свързващия кабел и
дренажния маркуч през дупката за тръбите.
(6) Закачете тялото
на монтажната плоча.
(7) Натиснете тялото и закачете долните куки
към крепежите на монтажната плоча.
(8) Дръпнете долната част на тялото, за да про-
верите дали е на мястото си.
Забележки:
• Извивайте тръбите внимателно, за да не ги
повредите.
• Поставете дренажния маркуч под тръбите.
Използвайте меден кабел. (Напречно сечение 2,0 мм
2
)
Използвайте кабел, който не е по-запалим, отколкото обвит с
полихлоропрен гъвкав шнур (дизайн 60245 IEC 57).
(1)
Развийте края на електрическия кабел за вътрешната страна.
(2) Отворете отварящия се панел.
(3) Свържете кабела.
(4) Закрепете кабела с кабелния капак и късия винт.
(5) Затворете отварящия се панел.
Внимание:
• Бъдете много внимателни да не объркате терминалните
връзки. Грешното окабеляване може да причини щети на
вътрешната контролна верига.
• Уверете се че кабелът е свързан така, че съвпада със зна
-
ците на терминала на вътрешното тяло и тези на външното.
Дренажен
маркуч
МОНТАЖНА ПЛОЧА
Обвиване
Стена
7 КЪС ВИНТ
8
КАБЕЛЕН КАПАК
Свързващ кабел
Заземяваща жица
Борд терминал
Дренажна капачка
Дренажен
маркуч
Шестограмен
ключ
Дренажна
капачка
Дренажен
маркуч
Дренажна
капачка
ɦɦ
ɦɦ
ɦɦ
ɦɦ
Пробиване на дупката за тръбата
(1) Пробийте дупка 70 мм с бур-
гия за бетон или дупка с 5 мм
наклонение навън.
(2)
Поставете ръкава и капачките.
1

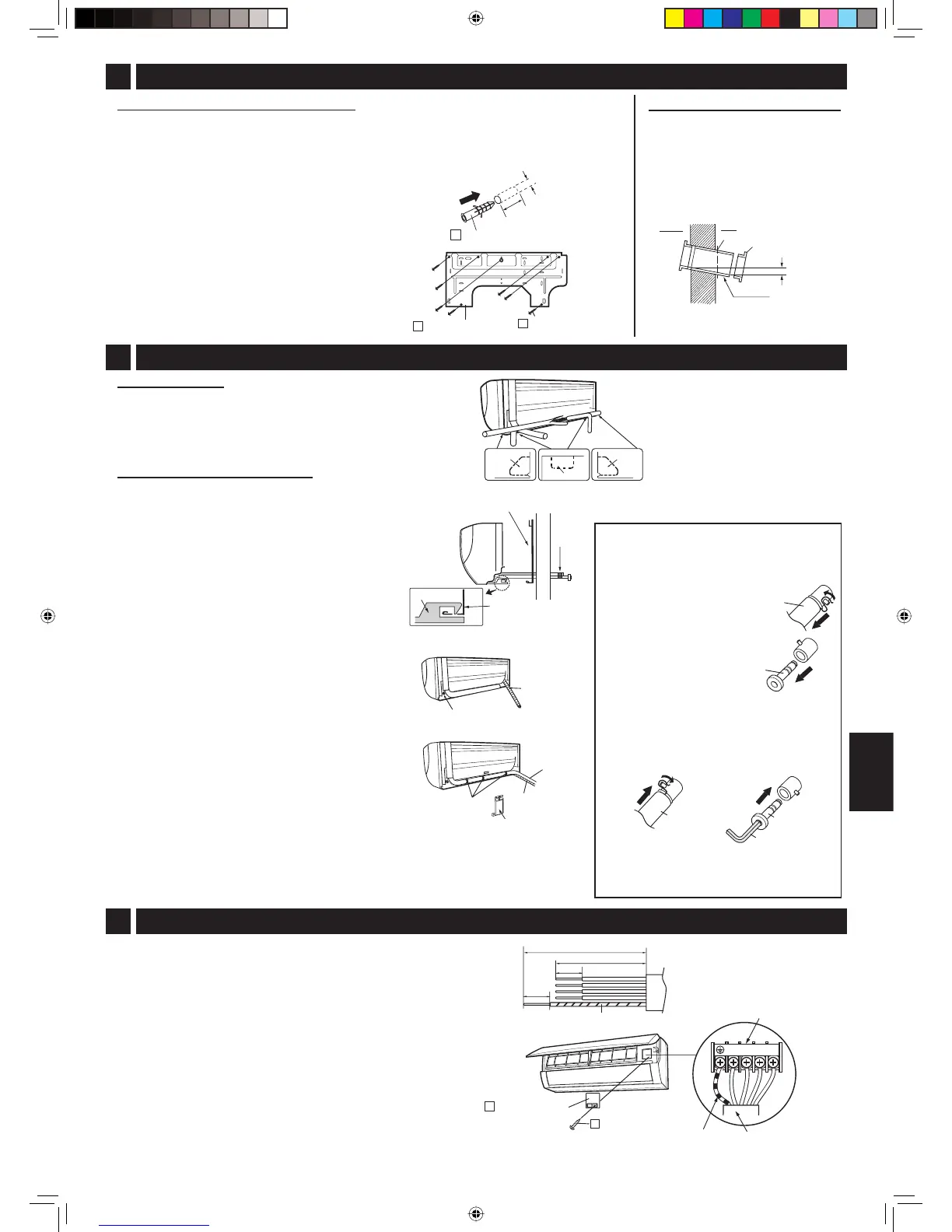

НАМЕСТВАНЕ НА МОНТАЖНАТА ПЛОЧА И ПРОБИВАНЕ НА ДУПКА ЗА ТРЪБА
2
МОНТИРАНЕ НА ВЪТРЕШНОТО ТЯЛО
Път на тръбите
За направления 1, 2, 4 и 5, изрежете специфич-
ните
зони без да оставяте никакви остри ръбове.
(Запазете изрязаната плоча за възможна употре-
ба в бъдеще.)
3
СВЪРЗВАНЕ НА КАБЕЛA КЪМ ВЪТРЕШНОТО ТЯЛО
1
МОНТАЖНА ПЛОЧА
3 ДЪЛЪГ ВИНТ
Вътре
Вън
Изрежете с трион.
Тапа
5 мм
Ръкав
(Спадащ навън
)
Плоча
Изрежете плочата
съгласно изреза.
Плоча
Плоча
Кука
МОНТАЖНА ПЛОЧА
Заземяваща жица
Тръбопроводен
захват
Смяна на дренажния маркуч
1
2
3
4
5
30
мм
5,5
мм
2 СТЕНЕН ЩИФТ
Дренажен
маркуч
Тръби
Лента
