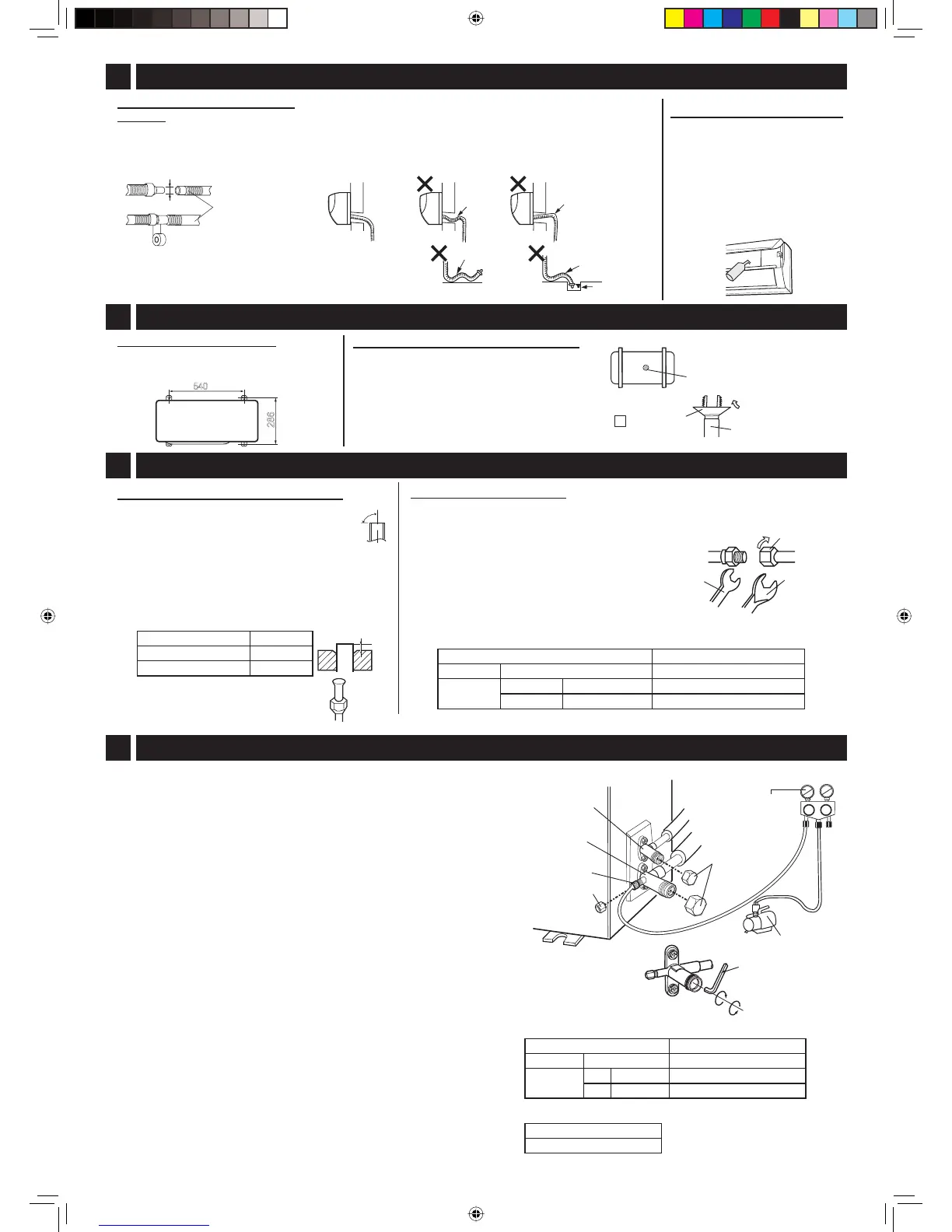

BG-3
Разширяване на края на маркуча
(1)
Отрязване с режещ инструмент за маркуч
Отрежете под прав ъгъл.
(2) Обезшумяване
Не допускайте прорези в тръбата.
(3) Вкарайте във фитингите
За тръбата за течност от страната на вътрешното тяло,
използвайте фитинга, съдържащ се в аксесоарите.
(4) Разширяване
Размери в процеса на разширяване (A)
Инструмент А
R410A инструмент 0 - 0,5 мм
Обикновен инструмент 1,0 - 1,5 мм
(5) Проверка
Да се разшири идеално кръгло.
Да не се изгубват фитингите
.
Да не се поставя
вълнообразно.
Не оставяйте
във вода.
6
СВЪРЗВАНЕ НА ОХЛАЖДАЩИТЕ ТРЪБИ
Фитинг
Не се
допускат
прегъвания.
Да не провисва.
Свързване на дренажния
маркуч
(1) Свържете дренажния маркуч.
(2) Увийте лента над свързва-
щите части.
ø17 мм
Свързване на тръбите
Свържете тръбите първо към вътрешното тяло, после към външното.
За вътрешното тяло, отстранете капачката от края на тръбата за течност.
(1) Завийте гайките на ръка първите 3-4
оборота.
(2) Използвайте ключ и динамометричен
ключ за да затегнете тръбите.
• Не пренатягайте тръбите, може да
се деформират или повредят.
4
СВЪРЗВАНЕ НА ДРЕНАЖНИЯ МАРКУЧ КЪМ ВЪТРЕШНОТО ТЯЛО
7
ОТСТРАНЯВАНЕ НА ВЪЗДУХА
Не се допускат
прегъвания.
90°
A
Lo Hi
Забележки:
•
Дренажният маркуч трябва да бъде наклонен за плавно изтичане.
•
Внимавайте дренажния маркуч да не се извади от захвата
или края му да остане във
вода, както е показано по-долу.
• Обвийте с термо изолация около разширението на дренажния
маркуч, ако работи в стаята.
Използвайте вакуумна помпа, манометър и маркучи само за R410A.
(1) Отстранете двете клапанни капачки от 2 и 3-лентовите клапани.
(2) Отстранете капачката на сервизния порт от 3-лентовия клапан.
(3) Свържете манометъра на маркуча към сервизния порт и към
вакуумната помпа.
Уверете се, че края на маркуча свързан към сервизния порт,
има клапан тласкач.
(4)
Отворете манометъра клапан вентил за ниско налягане и вклю-
чете вакуумната помпа за 10-15 минути.
Уверете се, че комбинираните габарити са -0,1 MPa (-76 cmHg).
(5) Затворете манометъра клапан.
(6) Изключете вакуумната помпа.
Оставете го за 1-2 минути и се уверете, че иглата на габаритно-
то съединение не се връща .
(7) Отворете двулентовия винтил на 90° по обратно
часовниковата
стрелка чрез завъртане с шестограмен ключ. Затворете го след
5 секунди, и проверете за теч на газ.*
(8) Изключете манометъра на маркуча от сервизния порт.
(9) Отворете напълно двулентовия клапан с шестограмен ключ.
(10)
Отворете напълно трилентовия клапан с шестограмен ключ.
(11)
Силно затегнете капачката на сервизния порти двете клапанни
капачки с динамометричен ключ с определена сила на затягане.
* Проверете тръбните връзки за изтичане на газ чрез детектор за
течове или сапунена вода. Относно детектора за течове, ползвай-
те високочувствителен модел, предназначен специално за R410A.
540
286
Манометър колектор
Комбиниран манометър
Вакуумна помпа
Тапа сервизен порт
3-лентов вентил
Клапанна капачка
Капачките на клапаните да са силно затегнати
Размер на тръба Затягане
Течност 1/4” 24±3 N · m (2,4±0,3 kgf · m)
Газ 3/8”
AE-A9NR
24±3 N · m (2,4±0,3 kgf · m)
1/2”
AE-A12NR
31±3 N · m (3,1±0,3 kgf · m)
Капачките на сервизния порт да са силно затегнати
Затягане
11±1 N · m (1,1±0,1 kgf · m)
Инсталационен размер
Съгласно фигурата по-долу, затегне-
те здраво с болтове външното тяло.
5
ИНСТАЛИРАНЕ НА ВЪНШНОТО ТЯЛО
Проверяване на дренажа
(1)
Отварете отварящия се панел.
(2) Отстранете въздушните
филтри.
(3) Налейте малко вода в дре-
нажен съд.
(4) Проверете проводимостта
на водния дренаж.
Свързване на дренажния маркуч
По време на отоплителен режим, кли-
матикът отделя вода през дренажния
порт. Свържете дренажен маркуч, ако е
необходимо.
Забележка:
В студени региони не използвайте дена-
жен маркуч защото може да замръзне.
Дренажен маркуч
(общодостъпен)
Дренажен порт
9 АДАПТЕР ЗА
ДРЕНАЖНИЯ
МАРКУЧ
Ключ
Динамометри-
чен ключ
2-лентов вентил
Шестограмен ключ
(Диагонал 5 мм)
ОТВОРЕНО
Сервизен порт
ЗАТВОРЕНО
Затегнете фитингите
Размер на тръба Затягане
Течност 1/4” (ø 6.35 мм) 16±2 N · m (1,6±0,2 kgf · m)
Газ
AY-AP9NR
3/8” (ø 9,52 мм) 38±4 N · m (3,8±0,4 kgf · m)
AY-AP12NR
1/2” (ø 12,7 мм)
55±5 N · m (5,5 ± 0,5 kgf · m)
Дренажен маркуч
(общодостъпен)
Долна рамка
04_A3AYAP9_2NR.indb BG-304_A3AYAP9_2NR.indb BG-3 2012-01-12 20:45:472012-01-12 20:45:47
