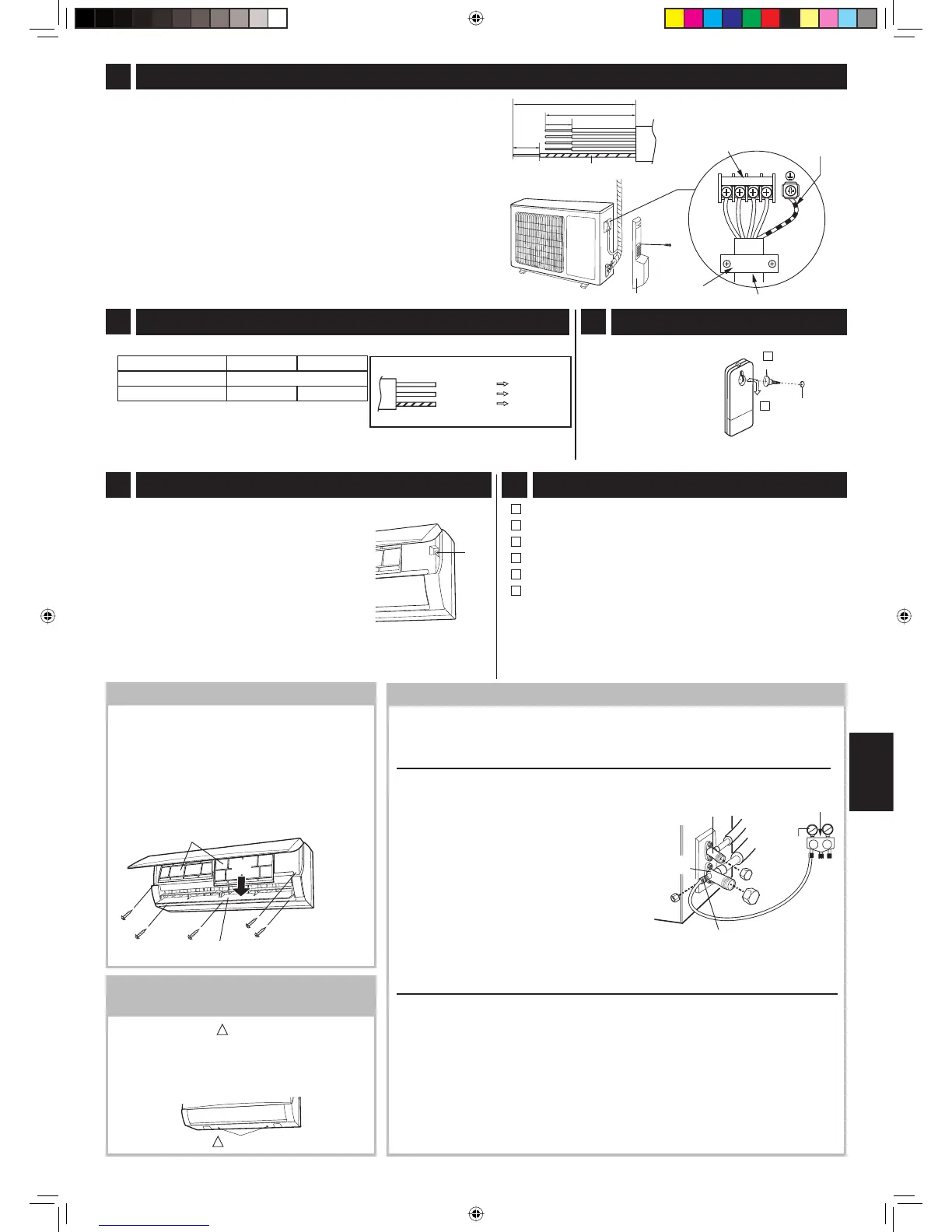

BG-4
БЪЛГАРСКИ
ИЗСМУКВАНЕ
Изпомпването се използва в случай на отстраняване на климатика за
реинсталиране, оставяне, ремонт и др. Изпомпването се използва за
да се събере охладителя във външното тяло.
ПРОЦЕДУРА ЗА ИЗПОЛЗВАНЕ НА КОЛЕКТОРНИЯ МАНОМЕТЪР
(Препоръчителна процедура)
(1) Свържете тръбата на колекторния
манометъркъм сервизния порт на
тройния клапан.
(2) Включете климатика в тестов режим
(Вижте 11 ТЕСТОВО ВКЛЮЧВАНЕ).
(3) След 5-10 минути, незабавно спрете
напълно 2-лентовия клапан.
(4) Затворете трилентовия клапан когато
комбинирания манометър стигне почти
0 MPa (0 cmHg).
(5) Спрете тестовата операция.
(6) Изключете манометъра на маркуча от
сервизния порт.
(7) Откачете
двете охлаждащи тръби.
ПРОЦЕДУРА БЕЗ ИЗПОЛЗВАНЕТО НА КОЛЕКТОРНИЯ МАНОМЕТЪР
(1) Включете климатика в тестов режим (Вижте 11 ТЕСТОВО ПУСКАНЕ).
(2) След 5-10 мин, напълно затворете двулентовия клапан, чрез завъртане
по часовниковата стрелка с шестограмен ключ.
(3) След 2-3 минути, незабавно спрете напълно 3-лентовия клапан.
(4) Спрете тестовата операция.
(5) Откачете двете охлаждащи тръби.
Внимание:
• Уверете се, че компресора е изключен, преди да извадите охлаждащите
тръби
. В противен случай може да се стигне до повреда.
• Не използвайте ИЗСМУКВАНЕ когато тече охладител или няма охлади-
тел в цикъла. В противен случай, може да се пръсне и да нарани някого.
8 mm
8 mm
40 mm
50 mm
2
N
(
1
)
45
Lo Hi
(3)
(2)
(1)
ДЕМОНТИРАНЕ НА ТЯЛОТО
ОТ МОНТАЖНАТА ПЛОЧА
Натиснете знака “ “ в долната част на
вътрешното тяло и натиснете долната част
на тялото. Когато куките са откачени от
монтажната плоча, повдигнете тялото от
долу и плъзнете нагоре.
(1)
Продължете края на електрическия кабел към външното тяло.
(2)
Отстранете капака на контролната кутия.
(3)
Отстранете
кабелния захват
и
свържете кабела.
Уверете се, че терминалните връзки са както в специфи-
кацията.
(4) Фиксирайте калъфа на електрическия кабел с кабелния
захват и винта.
(5) Проверете два пъти, дали кабелът е сигурно на мястото си.
(6) Върнете капака на контролната кутия.
Внимание:
• Уверете се, че кабела е сложен дълбоко към терминала и
е
затегнат с винтове. Лош контакт може да доведе до прегря-
ване, пожар или неизправност.
• Уверете се че кабелът е свързан така, че съвпада със зна-
ците на терминала на външното тяло и тези на вътрешното.
Заземяваща
жица
Капак на контролната кутия
Свързващ кабел
Борд терминал
Кабелен захват
Винт
Захранващ кабел
Син
Кафяв
Зелен/Жълт-
оголен
Захранване
Неутрален
Живот
Замасяване
AUX
Пригответе специална захранваща верига.
AY-AP9NR AY-AP12NR
Захранване 220 V - 240 V, монофазен
Прекъсвач 10 A 15 A
8
СВЪРЗВАНЕ НА КАБЕЛА КЪМ ВЪНШНОТО ТЯЛО
9
ЗАХРАНВАЩО ОКАБЕЛЯВАНЕ
11
ТЕСТОВО ПУСКАНЕ
(1) Стартирайте операцията с дистанцион-
ното управление.
(2) За да стартирате тестови пуск в режим
охлаждане, задръжте натиснат бутона
AUX на устройството за повече от 5
секунди, докато се чуе звук “бийп” и
светне лампичката за операция.
(3)
За да включите системата в тестов режим
на отопление, изберете режим отопление
от дистанционното управление, докато кли-
матикът е в тестов режим на охлаждане.
(4) Уверете се, че системата работи добре.
За да спрете операцията, натиснете
бутона AUX отново.
12 ТОЧКИ ЗА ПРОВЕРКА
Използва ли се специфицираното захранващо напрежение?
Правилно ли е фиксиран свързващия кабел към борд терминала?
Правилно ли е свързана заземяващата жица?
Всичко наред ли е с дренажа?
Правилно ли е закачено вътрешното тяло на монтажната плоча?
Има ли изтичане на газ при свръзките на тръбите?
Обяснение за клиента
• Обяснете на потребителя, как да използва и поддържа систе-
мата, съгласно ръководството.
• Поискайте потребителя да прочете внимателно ръководството.
• Когато системата е изградена, предайте ръководството на
потребителя.
• Поставете изключения суич, имайки контакт разделение от минимум 3 мм
на всички полюси, към електрическата линия.
Заземяваща
жица
“ “ символ
10
СВЪРЗВАНЕ НА ДИСТАНЦИОННО УПРАВЛЕНИЕ
ОТДЕЛЯНЕ НА ПРЕДНИЯ ПАНЕЛ
(1) Извадете въздушния филтър.
(2)
Отворете ръчно вертикалните въздуховоди.
(3) Отвийте 5-те винта от предния панел.
(4) Отстранете предния панел.
Леко отворете долната част на предния
панел и откачете петте куки в горната
част за да разглобите.
Винт
Вертикален въздуховод
Въздушен филтър
(1) Закрепете специ-
алния винт към
стената с дюбел.
(2) Закачете дистан-
ционното управле-
ние на главата на
винта.
6 СПЕЦИАЛЕН
ВИНТ
2 СТЕНЕН ЩИФТ
Манометър колектор
Комбини-
ран мано-
метър
3-лентов вентил
2-лентов вентил
Сервизен порт
